曲轴是柴油的重要部件,不能有任何的损坏。因此,在柴油机大修时,应仔细检测曲轴的磨损情况。如果曲轴磨损较为严重或表面有拉伤等异常现象时,应进一步检查曲轴的弯曲情况,然后再进行相关的修复处理。

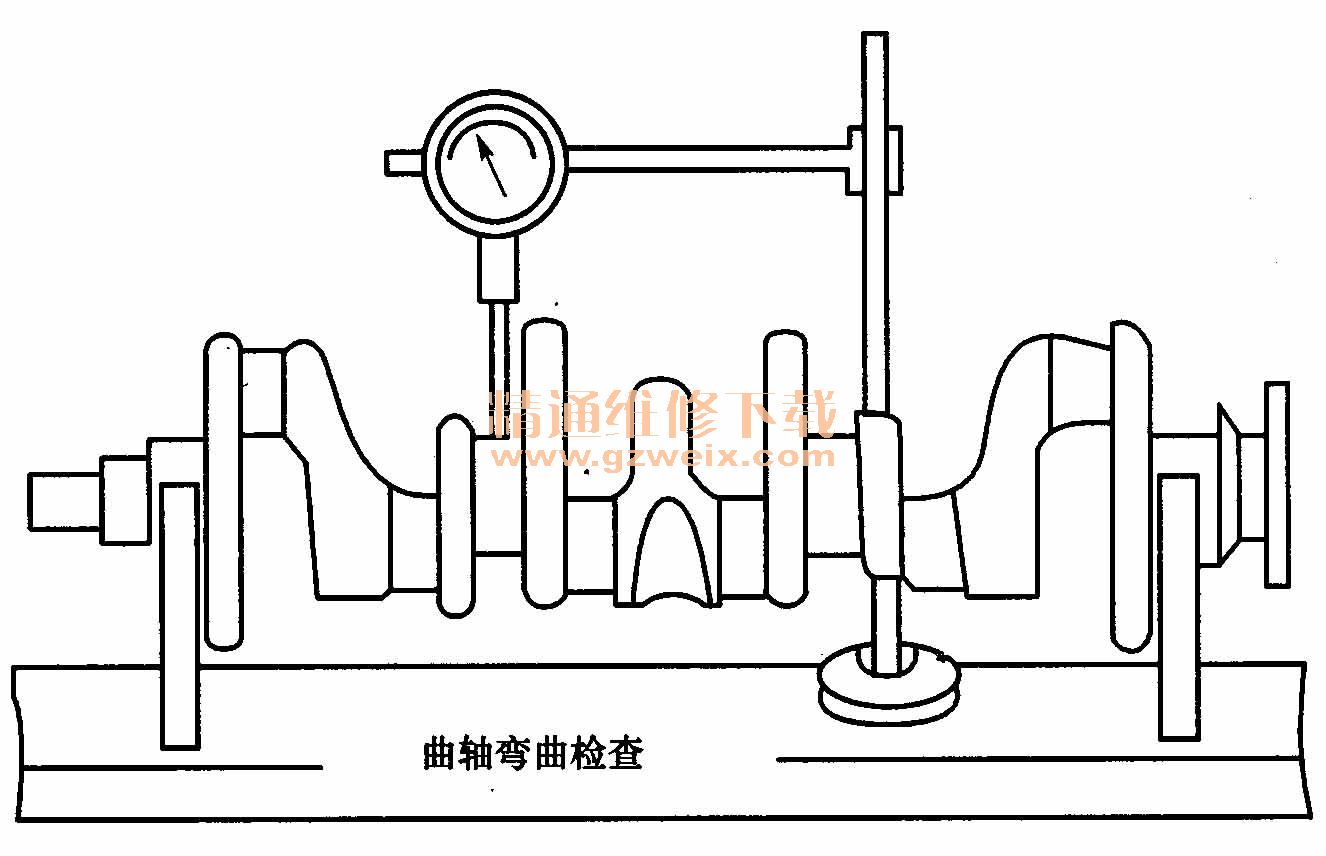

1)曲轴弯曲的检查:一般是将曲轴两端主轴颈用v型支架支承在平台上或将曲轴两端顶在车床上,用百分表检查。把百分表触针垂直抵在(四缸柴油机曲轴)第三道主轴颈上,慢慢转动曲轴,查看百分表的最大读数与最小读数之差,若超过0.1mm,则应予以校正。
(2)曲轴弯曲的校正:通常在压床上进行。用两个平行的v型支架撑住曲轴两端的轴颈,把百分表抵在曲轴中间的主轴颈的下方,观察表的读数,找出轴颈弯曲最高点,用压床在曲轴弯曲的相反方向对主轴颈加压,压量大约为曲轴弯曲度的10~15倍,并保持1~2h,然后将曲轴加热至300~500℃,并保温0.5~1h,以消除冷压后曲轴内部的内应力。
(3)曲轴裂纹的检查:曲轴进行弯曲校正后,应进行探伤检查,以防校正过度产生裂纹。曲轴裂纹常发生在曲柄销与曲柄、曲柄与主轴颈的接合处(危险断面处)。有条件时用磁粉探伤机、超声波探伤仪进行检查。检查时,先将曲轴用探伤机磁化,再将干燥的细铁屑撒在需要检查的部位,同时用小锤轻轻敲击曲轴,这时注意观察,有铁屑聚积的部位就是裂纹位置。
如果没有探伤设备,也可用锤击法进行检查。检查前,用煤油浸洗整个曲轴,然后将曲轴的两端支撑在木架上,用小手锤轻轻敲击每道曲柄。曲轴如无裂纹,常发生“锵铿”(金属连贯的尖锐声)的金属声;曲轴如有裂纹,则发生“波、波”(金属不连贯,短促的声音),然后就在这附近容易产生裂纹的部位用放大镜仔细检查,发现有油渍冒出呈一条黑线状的地方,就是裂纹所在。
另一种检查方法是将曲轴洗净后,在曲轴表面均匀地涂上一层滑石粉,用手锤轻轻敲击曲轴,如有裂纹,油渍就由裂纹处渗出而使曲轴表面的滑石粉变成黄褐色。
