雷克萨斯ES300h制动系统相关部件的校准方法
来源:本站整理  作者:佚名  2016-02-03 10:02:04

    1 制动踏板行程传感器的校准
    连接故障检测仪,进入防滑控制ECU,读取制动踏板行程传感器(Stroke Sensor)的信号电压。如果未踩下制动踏板时,制动踏板行程传感器的信号电压不在标准范围(0.8 V~1.2 V),则对制动踏板行程传感器进行校准。

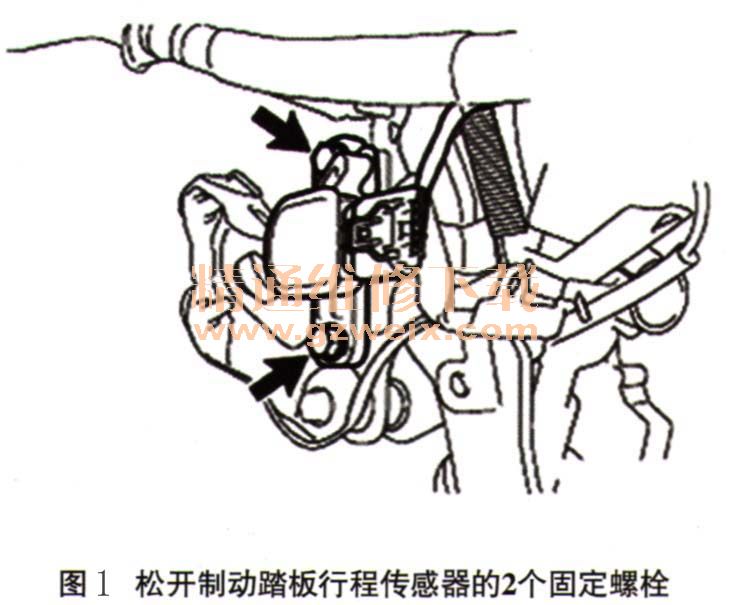

    (1)松开制动踏板行程传感器的2个固定螺检(图1)。

    (2)左右缓慢转动制动踏板行程传感器,同时观察制动踏板行程传感器的信号电压,使其在标准范围。
    (3)紧固制动踏板行程传感器的2个固定螺检(扭矩为8.5 N·m),校准完毕。
    2 线性电磁阀、横摆率和加速度传感器及转向角传感器的手工校准方法
    更换制动踏板行程传感器、制动踏板、带主缸的制动助力器总成、制动助力泵总成及制动液储液罐等,均需要对制动执行器中的线性电磁阀、横摆率和加速度传感器(集成在安全气囊控制单元中)及转向角传感器校准。其中更换制动踏板行程传感器及制动踏板时,可采用手工方法校准,而更换带主缸的制动助力器总成、制动助力泵总成及制动液储液罐时,需要对制动系统进行排气,只能使用故障检测仪进行校准。线性电磁阀、横摆率和加速度传感器及转向角传感器的手工校准方法如下。
    (1)将电源模式切换至IG OFF状态。
    (2)确认转向盘居中,换档杆位于P档,驻车制动解除。
    (3)在松开制动踏板的情况下,将电源模式切换至IGON状态。
    (4)使用短接线在8s内“短接一断开”诊断连接器端子4(端子CG)和端子12(端子TS) 4次(此步骤是为了清除防滑控制ECU中存储的线性电磁阀、横摆率和加速度传感器及转向角传感器之前的校准数据)。
    (5)将电源模式切换至IG OFF状态。
    (6)使用短接线短接诊断连接器端子4和端子12。
    (7)将电源模式切换至IG ON状态。
    (8)观察ABS警告灯、防滑指示灯及制动警告灯,点亮数秒后闪烁,表明校准完成。
    (9)将电源模式切换至IG OFF状态,取下短接线。

关键词:雷克萨斯ES300
