6．安装备用电源警报器并铺设加装电缆套件
    备用电源警报器D和六角螺母E-起在备用电源警报器支架F上拧紧（如图5所示）。

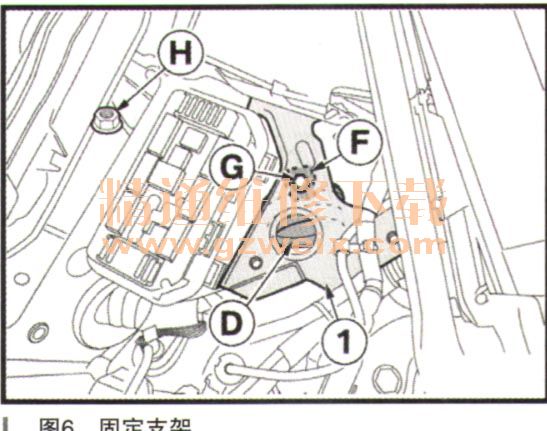

    备用电源警报器D和备用电源警报器支架F一起，在隔层固板（1）上穿过现有钻孔使用六角螺栓G和锁紧螺母H拧紧（如图6所示）。

    将加装电缆套件A的支路A1插入备用电源警报器D中（如图7所示）。

    注意，在钻孔时不要损伤到车身侧的电缆。从一旁放置副驾驶侧的脚部空间脚垫。
    使用φ6mm钻头钻穿橡胶套管（1）。将支路A2-A8穿过橡胶套管，铺设在内部空间内（如图8所示）。

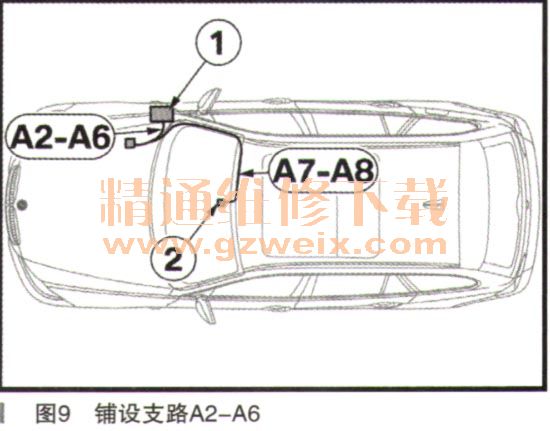

    铺设支路A2-A6，使其通往FEMA173或BDC A258（1）的安装位置。铺设支路A7-A8，使其通往车内后视镜A60（2）的安装位置（如图9所示）。

    将控制设匀和电缆绑带I一起固定在车带电缆束上。将适配器电缆B的支路B1连接至控制设甸（如图10所示）。

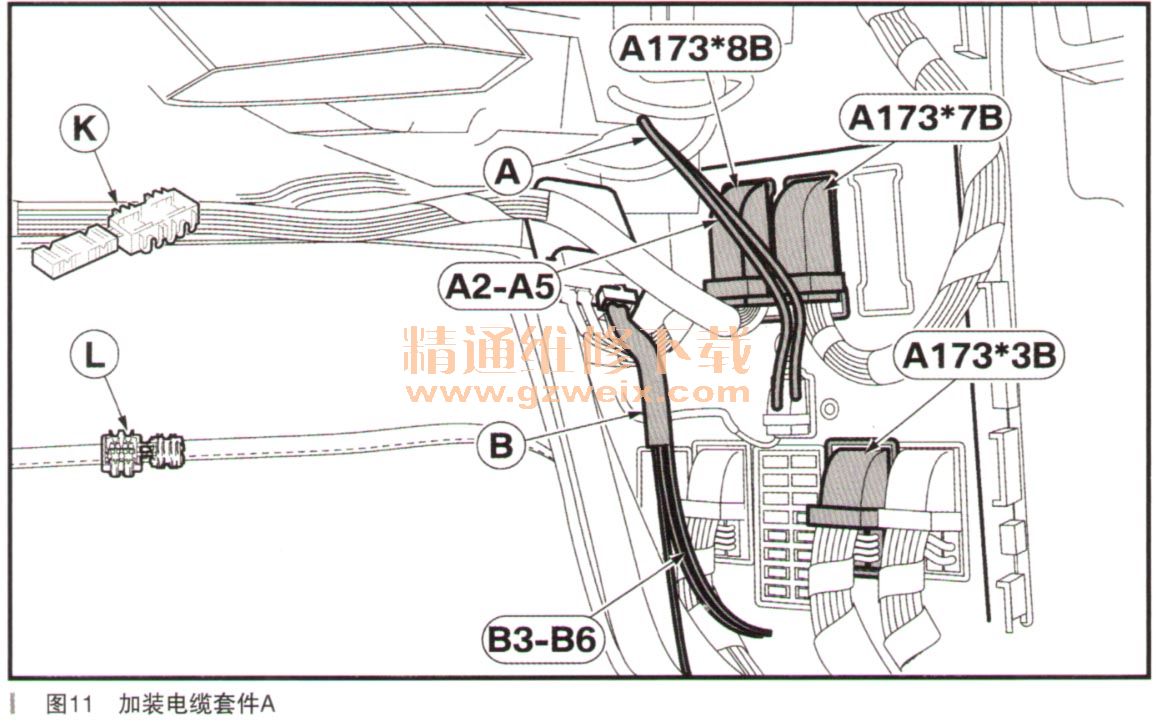

    车辆导线的电缆颜色可能根据制造年份和型号有所不同，在这种情况下，请注意说明的插脚槽。加装电缆套件A的支路A2-A5和适配器电缆B的支路B3-B6如下连接至由控制设备FEM A173引出的导线上（如图11所示）。

    ·支路A2，电缆颜色RT/GN和支路B3，电缆颜色RT/GN，通过5格迷你连接器K连接至由插头A173*3B的插脚33引出的电缆上，电缆颜色RT/BL
    ·支路A3，电缆颜色BR和支路B4，电缆颜色BR，通过5格迷你连接器K连接至由插头A173*3B的插脚6引出的电缆上，电缆颜色BR
    ·支路A4，电缆颜色GE/RT，通过2格迷你连接器L连接至由插头A173*8B的插脚50引出的颜色相同的导线上
    ·支路A6，电缆颜色GE/BR，通过2格迷你连接器L连接至由插头A173*8B的插脚49引出的颜色相同的导线上
·支路B5，电缆颜色BL/BR，通过2格迷你连接器L连接至由插头A173*7B的插脚31引出的电缆上，电缆颜色SW/WS
    ·支路B6、电缆颜色BL/GN，通过2格迷你连接器L连接至由插头A173*3B的插脚48引出的颜色相同的导线上
