请注意，严禁导线紧贴安全带。不允许将支路C1-C2沿着车内顶棚铺设。将超声传感器C的支路C1-C2穿过钻孔（1）铺设。超声传感器C和十字槽螺栓S以及垫片T在上部门柱护板（2）上拧紧。
    将支路C1-C2铺设至控制设备J的安装位置，并使用电缆绑带I固定在车辆一侧的电缆束（如图19所示）。

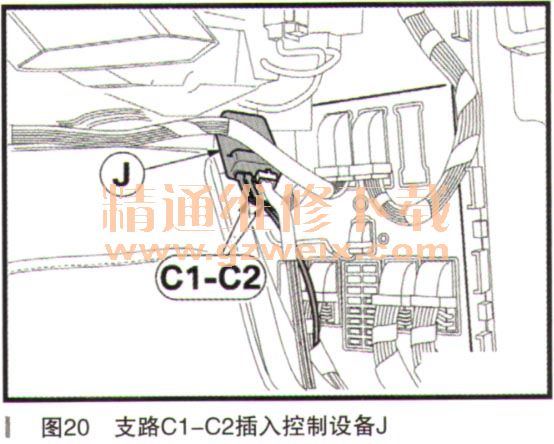

    将支路C1-C2如下插入控制设备J（如图20所示）：

    ·支路C1、2极1ZT插孔外壳，接入RX接头
    ·支路C2、2极SW插孑矽卜壳，接入TX接头
    7．结尾工作和功能测试
    加装系统与编程和编码无关。
    ·导线连接汽车蓄电池接线柱
    ·将蓄电池充电器连接在车身上
    ·借助LSTA系统进行汽车测试注意故障存储器的记录，必要时再进行操作
    ·执行功能测试
    ·按照图示即可完成汽车组装
    ·向客户提交客户信息
    功能测试1：
    （1）打开发动机罩。
    （2）关闭车辆。
    （3）1min后将瞒头从备用电源警报器上拔下。
    （4）警报启用。
    功能测试2：
    发动机罩必须关闭。
    必须和另一人一起进行功能测试。
    （1）一名人员位于汽车内部。
    （2）另一名人员从外部关闭车辆。
    （3）1二后车内坐着的人移动。
    （4）警报启用。

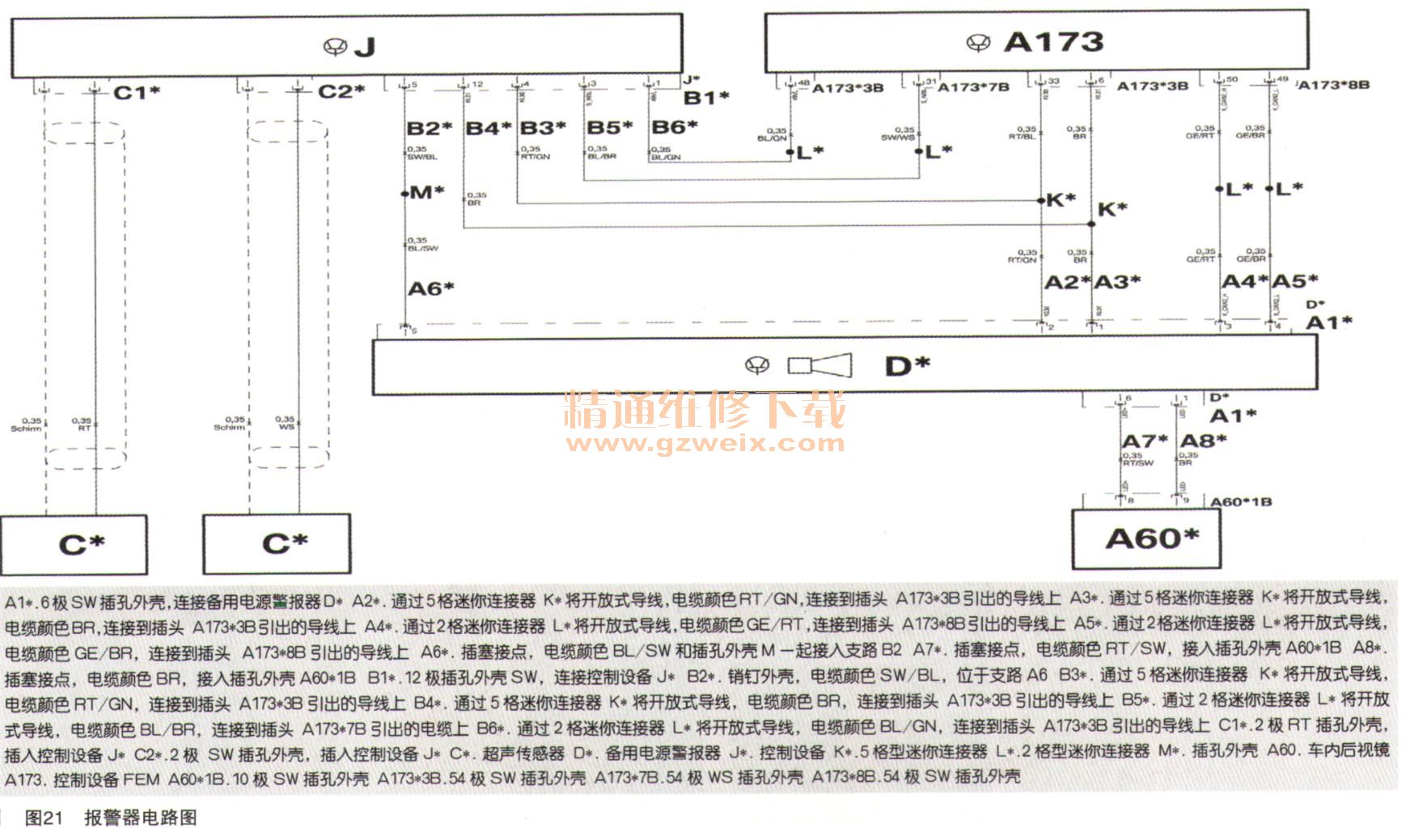

    8．电路图（如图21所示）
