宝马加装防盗警报器
来源:汽车维修技师  作者:佚名  2017-01-24 13:34:29



    将支路A6,电缆颜色BL/SW,和插孔外壳M一起接入支路B2,电缆颜色SW/BL(如图12所示)。

    根据标注尺寸在密封罩(2)的左侧标出穿孔点(1),并使用ip 6mm钻头钻孔(如图13所示)。

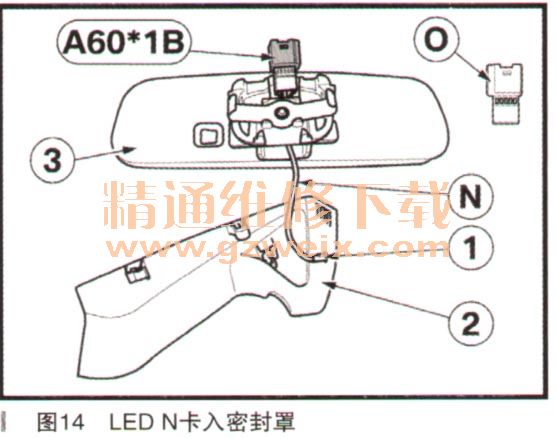

    如果没有插头A60* 1B的话,使用销钉外壳。。将LED N卡入密封罩(2)的钻孔(1)中(如图14所示)。LED N的导线如下插接插头A60* 1B:

    ·导线,电缆颜色RT/SW,接入插脚8
    ·导线,电缆颜色BR,接入插脚9
    安装车内后视镜(3)。

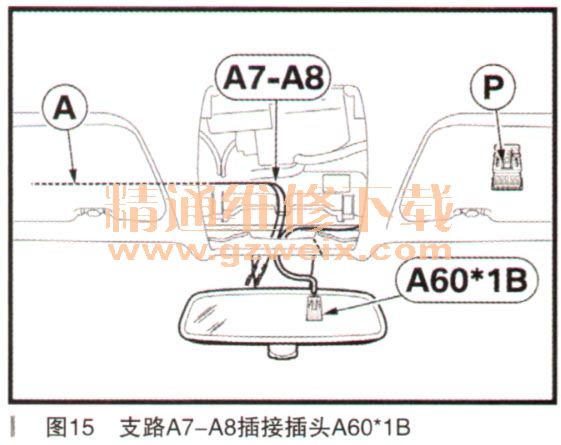

    如果没有插头A60* 1B的话,使用插孔外壳P(如图15所示)。如下将支路A7-A8插接捅头A60* 1B:

    ·支路A7,电缆颜色PIT/SW,接入插脚8
    ·支路A8,电缆颜色BR,接入插脚9
    将孔位板Q与毛毡条下方(1)齐平对齐,并居中粘贴在上部门柱护板(2)之间(如图16所示)。

    使用孔位板Q如下在上部门柱护板(3)上钻孔(如图17所示):

    ·穿孔点(1)使用φ4.2mm钻头
    ·穿孔点(2)使用φ12mrrn钻头

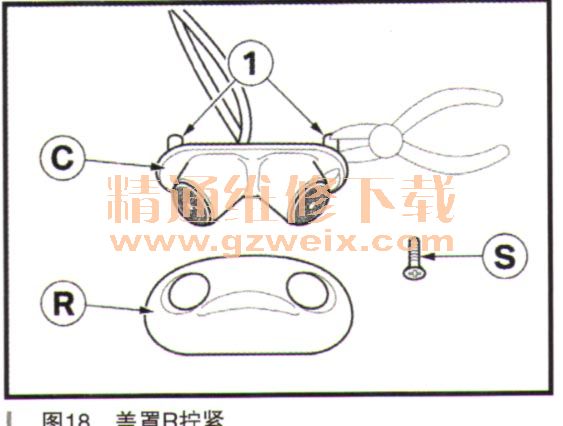

    切断超声传感器C上的销钉(1)。将颜色搭配的盖罩R使用十字槽虫黝淦S在超声传感器C上拧紧(如图18所示)。
