6．安装
    支路A1，GPS天线B和支路H2

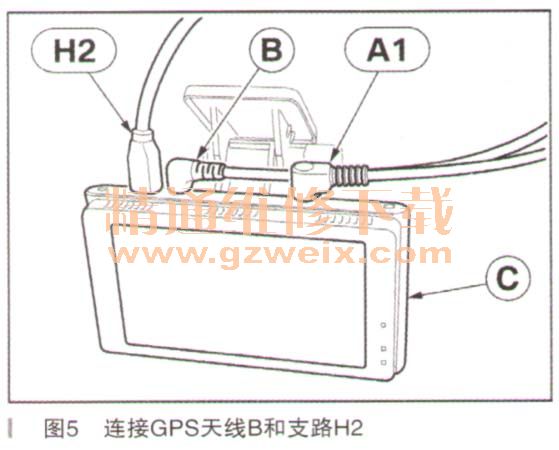

  （可选）插在车头摄像头C上，如图5所示。

    车头摄像头C不允许限制驾驶员的视线。
    在安装车头摄像头C之后，所有按键、插头和SD卡槽必须处于可以方便使用的位置。
    粘贴范围需要清洁并无脂。加工温度至少为20℃以上。

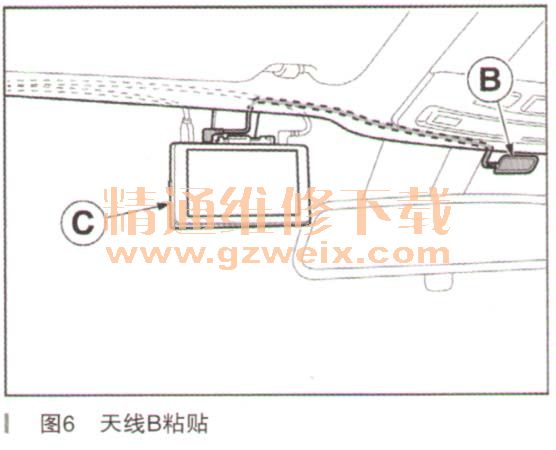

    车头摄像头C和GPs天线B粘贴在前玻璃上，如图6所示。

      （1）F11、F12、F13、F25、F26的车型

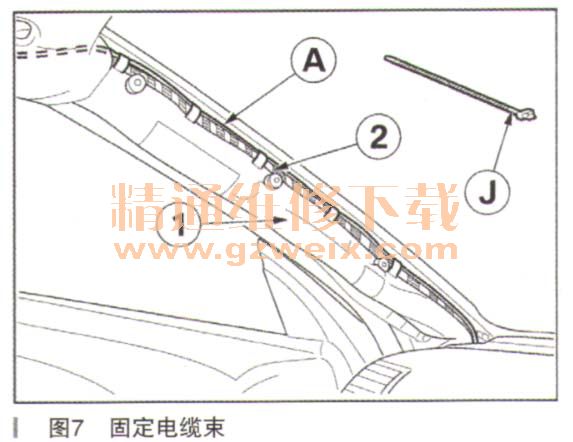

    为了不损害安全气囊（1）的功能，电缆套件A使用电缆绑钧在车辆电缆束（（2）上固定。电缆套件A和倒车摄像头连接电缆H（可选）沿着左侧A柱铺设到脚部空间中，如图7所示。

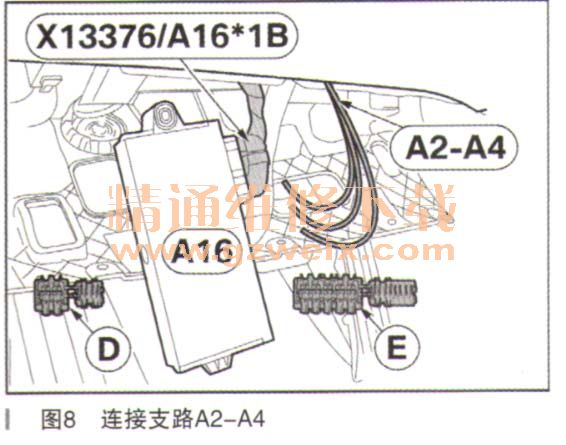

    将支路A2-A4按如下方式连接在CAS拎制器A16的插头X13376/A16*1B上（如图8所示）：

    ·支路A2，电缆颜色GE，通过迷你连接器E连接在插脚34的导线上
    ·支路A3，电缆颜色RT，通过迷你连接器D连接在插脚14的导线上
    ·支路A4，电缆颜色SW，通过迷你连接器D连接在扣朗却12的导线上
      （2）仅限车型F15、F16、F20、F21、F22、F23、F30、F31、F3_3、F34、F35、F36、F45、F46、F48、F49、F80、F82、F83、F85、F86、G11、G12

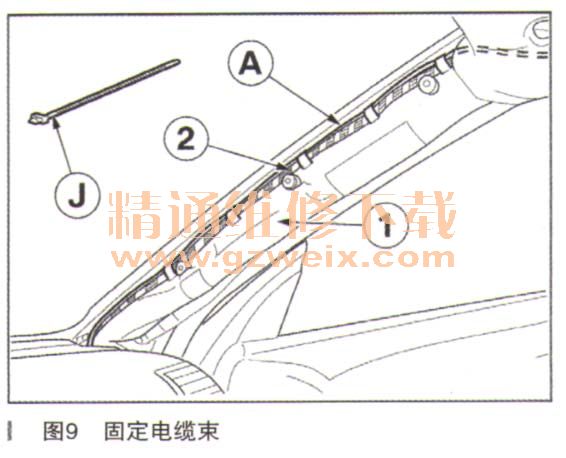

    为了不损害安全气囊（1）的功能，电缆套件A使用电缆绑曲在车辆电缆束（2）上固定。电缆套件A和倒车摄像头连接电缆H（可选）沿着右侧A柱铺设到脚部空间中，如图9所示。

      （3）仅限车型F15、F16、F20、F21、F22、F23、F30、F31、F_33、F34、F_35、F36、F45、F46、F48、F49、F80、F82、F83、F85、F86：
    如下，将支路A2-A4连接到FEMA173或者BDC A258，插头A173*3B或者A258*3B、54极SW插孔外壳（如图10所示）：

    ·支路A2，电缆颜色GE，通过迷钧涟接器E连接在插脚33的导线上
    ·支路A3，电缆颜色PIT，通过迷你连接器D连接创雨脚20的导线上
    ·支路A4，电缆颜色SW，通过迷你连接器D连接右才击脚24的导线上
