（4）仅限车型G11、G12：

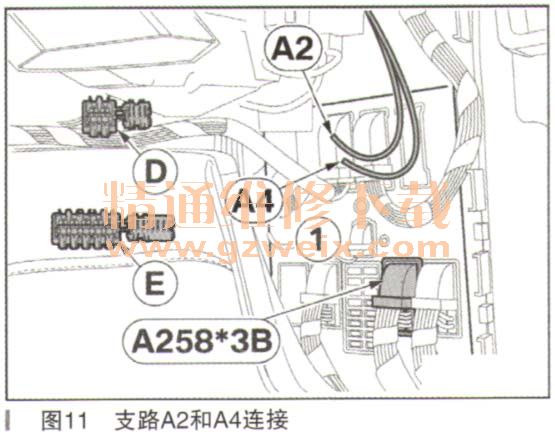

    如下，将支路A2和A4连接到BDC A258的插头A258*3B，54极SW插孔外壳（如图11所示）：

    ·支路A2，电缆颜色GE，通过迷你连接器E连接在插脚33的导线RT上
    ·支路A4，电缆颜色SW，通过迷你连接器D连接在插脚24的导线BR/SW上

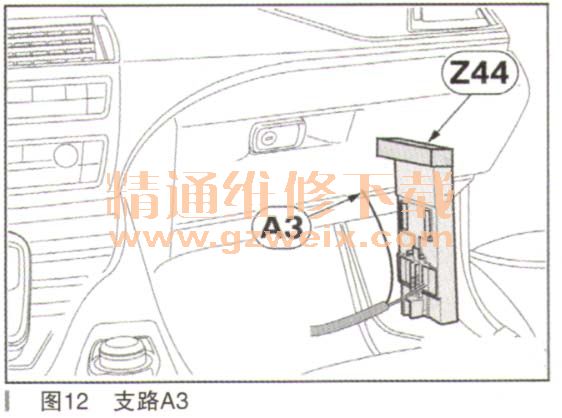

    将支路A3，电缆颜色RT、铺设至右前侧保阶丝盒Z44的位置，如图12所示。

    必须按照车间惯用的方法，在遵守BMW电缆束操作章程的前提下，将支路A3延长。

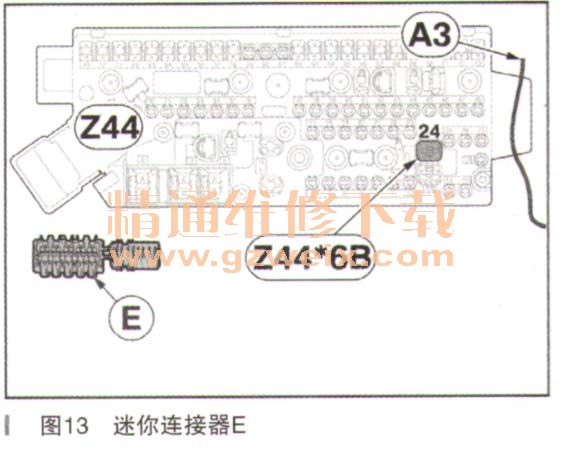

    通过迷你连接器E，将支路A3，电缆颜色RT连接到右前侧保险丝盒Z44插槽Z44*6B插脚24的导线RT/SW上，如图13所示。

      （5）所有车型（Cabri。除外）
    只有在安装倒车摄像头时（可选）：

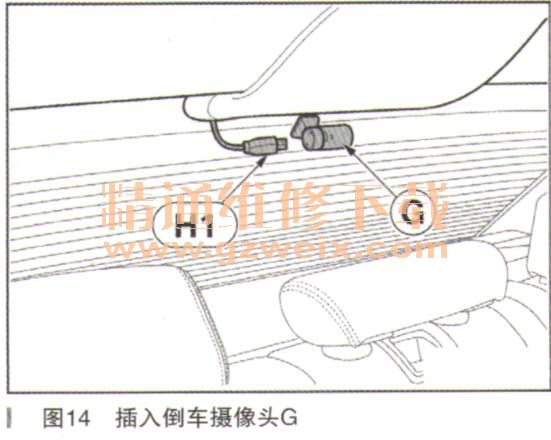

    倒车摄像头G不允许限制驾驶员的视线。粘贴范围需要清洁并无脂。加工温度至少为20℃以上。倒车摄像头G粘贴在尾部玻璃上。支路H1沿着车辆电缆束铺设至尾部玻璃，并插入倒车摄像头G，如图14所示。
