宝马加装Advanced Car Eye(二)
来源:汽车维修技师  作者:佚名  2017-06-30 09:14:14



    3.加装电缆套件连接一览图

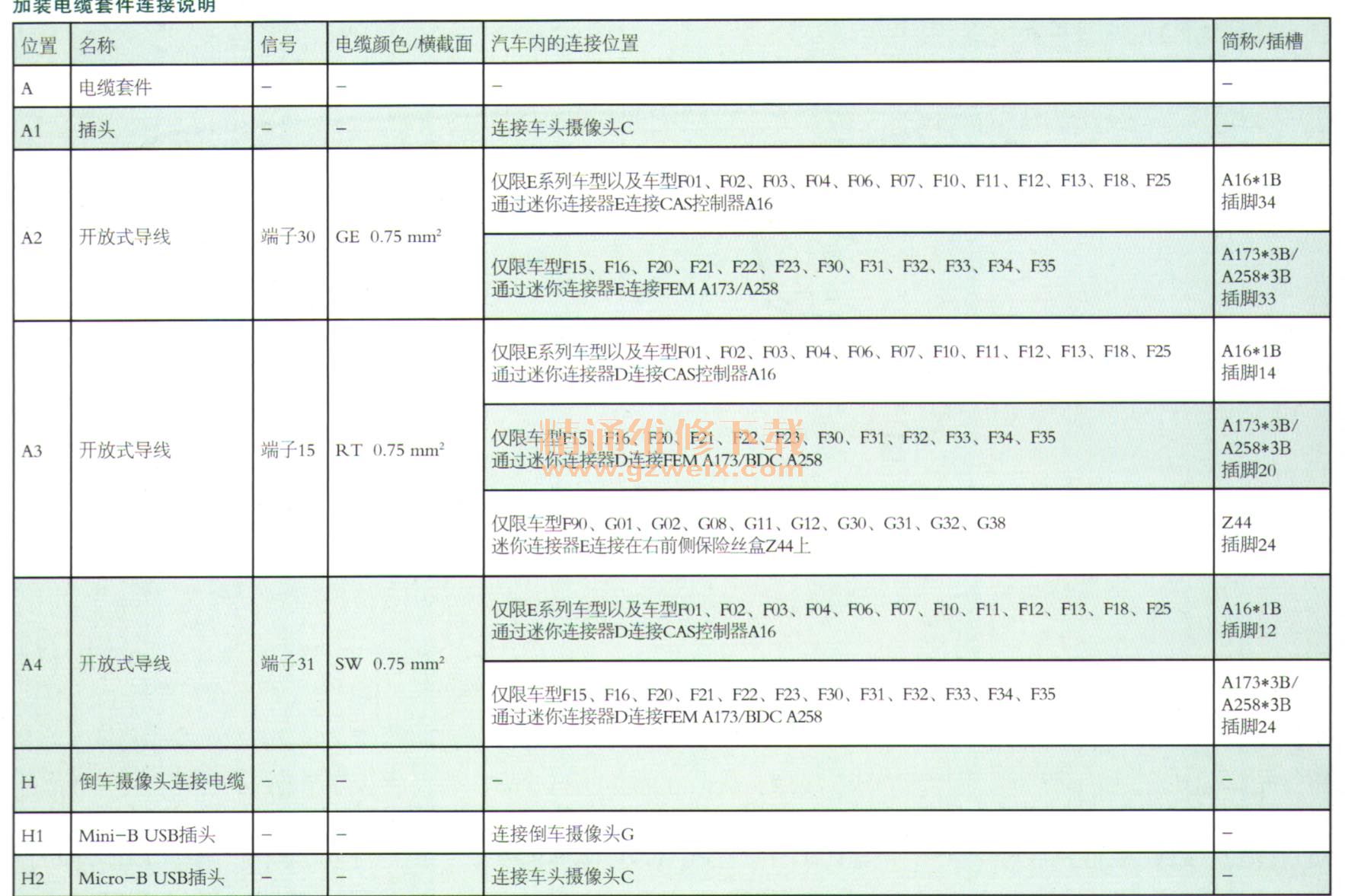

    加装电缆套件连接如图3所示,连接说明如表所示。

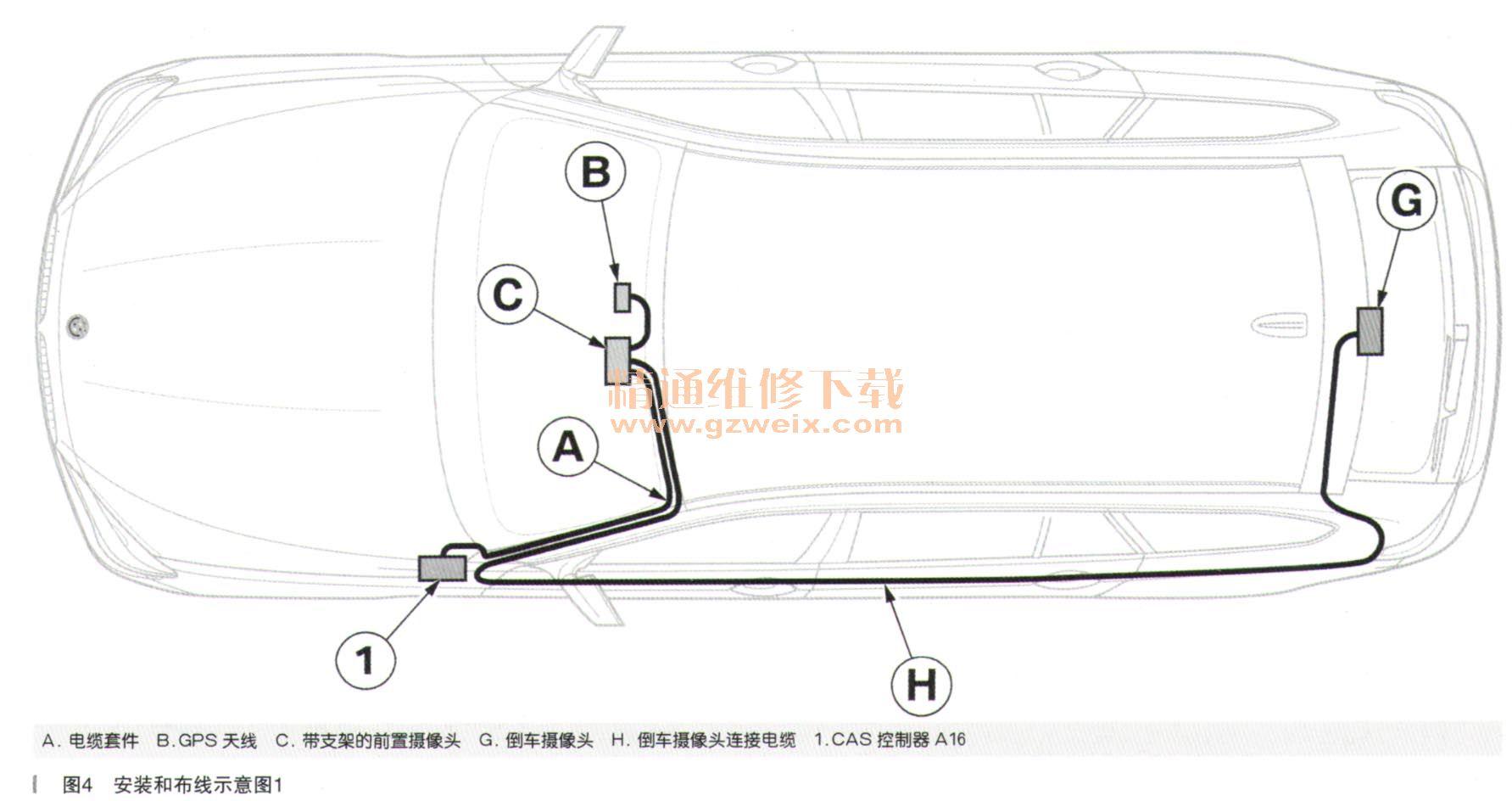

    4.车型E91、F11的安装和布线示意图
    车型E91、F11的安装和布线示意图,如图4所示。

    5.车型F31、G31的安装和布线示意图
    车型F31、G31的安装和布线示意图,如图5所示。

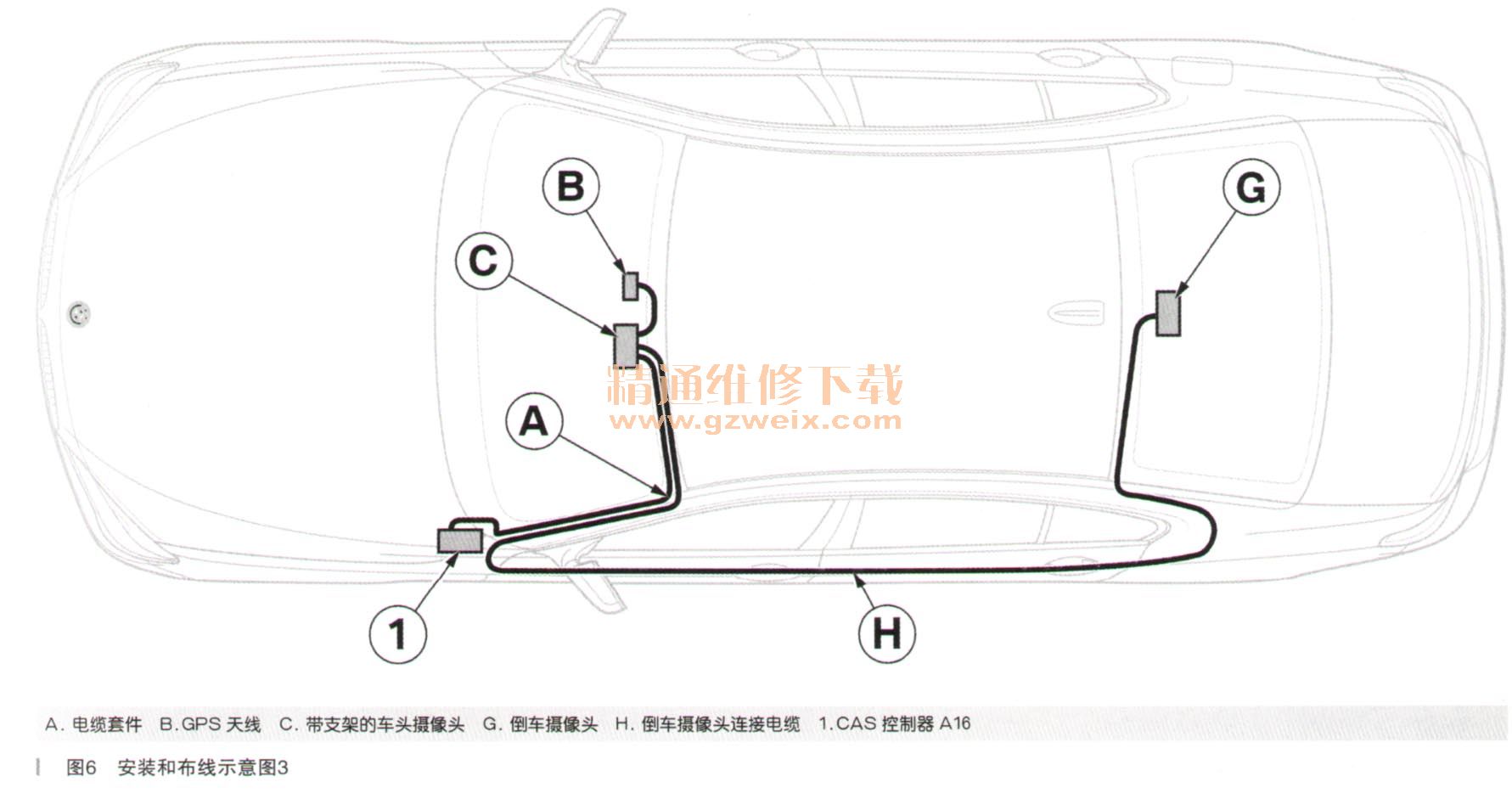

    6.仅限车型E81、E82、E84、E87、E88、E89、E90、E92、E93、F01、F02、F03、F04、F06、F07、F10、F12、F13、F18、F25、F26的安装和布线示意图
    仅限车型E81、E82、E84、E87、E88、E89、E90、E92、E93、F01、F02、F03、F04、F06、F07、F10、F12、F13、F18、F25、F26的安装和布线示意图,如图6所示。

    7.仅限车型F15、F16、F20、F21、F22、F23、F30、F32、F33、F34、F35、F36、F45、F46、F48、F49、F52、F80、F82、F83、F85、F86、F87、F90、G01、G02、G08、G11、G12、G30、G32、G38的安装和布线示意图
    仅限车型F15、F16、F20、F21、F22、F23、F30、F32、F33、F34、F35、F36、F45、F46、F48、F49、F52、F80、F82、F83、F85、F86、F87、F90、G01、G02、G08、G11、G12、G30、G32、G38的安装和布线示意图,如图7所示。
