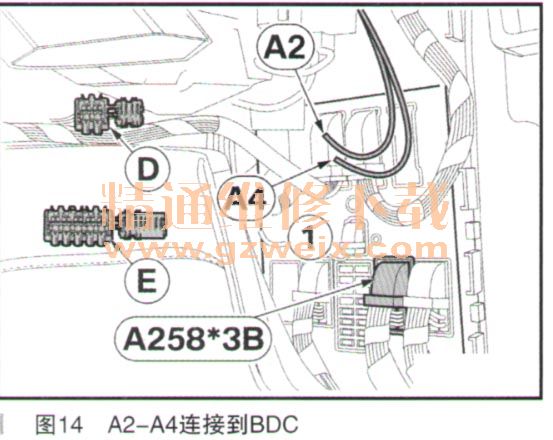

仅限车型F90、G01、G02、G08、G11、G12、G30、G31、G32。如下,将支路A2和A4连接到BDC A258的插头A258*3B,54极SW插孔外壳(如图14所示):
·支路A2,电缆颜色GE,通过迷你连接器E连接在插脚33的导线RT上
·支路A4,电缆颜色SW、通过迷你连接器D连接在插脚24的导线BR/SW上

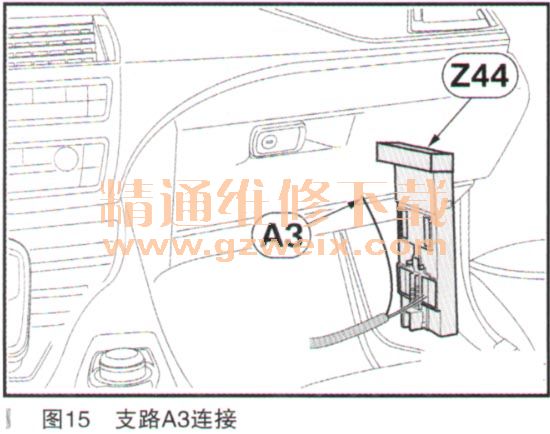

将支路A3,电缆颜色RT、铺设至右前侧保险丝盒Z44的位置,如图15所示。
必须按照车间惯用的方法,在遵守BMW电缆束操作章程的前提下,将支路A3延长。通过迷你连接器E、将支路A3、电缆颜色RT连接到右前侧保险丝盒Z44插槽Z44*6B插脚24的导线RT/SW上,如图16所示。
9.安装倒车摄像头(可选)(不适用于敞篷轿跑车)

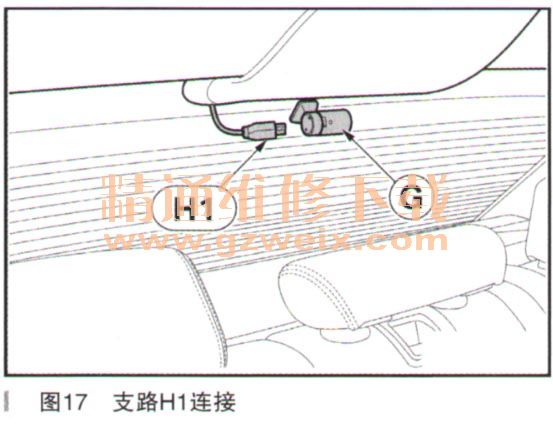

仅限车型E82、E90、E92、F01、F02、F03、F04、F06、F10。在带有车尾帘布的车辆上,应当注意车尾帘布和摄像头之间有足够的距离。倒车摄像头G不允许限制驾驶员的视线。粘贴范围需要清洁并无脂。加工温度至少为20℃以上。将倒车摄像头G居中粘贴在后风挡上第3盏制动灯下方。将支路H1沿着车辆电缆束铺设至后风挡,并插入倒车摄像头G、如图17所示。
倒车摄像头G不允许限制驾驶员的视线。粘贴范围需要清洁并尤脂。加工温度至少为20℃以上。安装行李舱门护板(1)。将倒车摄像头G居中粘贴在行李舱门护板((1)上。将支路H1插接在倒车摄像头G上,如图18所示。
仅限车型E91、F11、F31、G31。如下,将支路H1沿着汽车侧面穿过橡胶套管(1)铺设至倒车摄像头安装位置G,并使用车间惯用的[具固定,如图19所示。

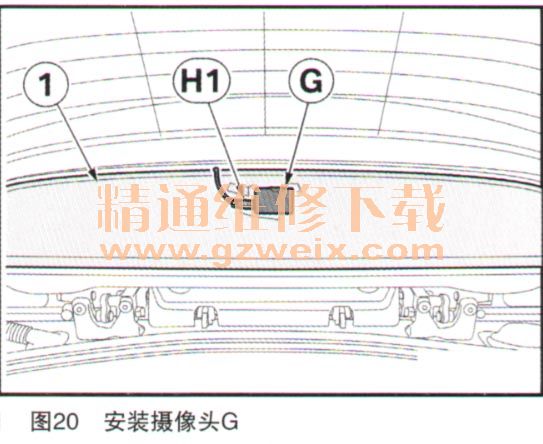

倒车摄像头G不允许限制驾驶员的视线。粘贴范围需要清洁并无脂。加工温度至少为20℃以上。安装行李舱门护板(1)。将倒车摄像头G居中粘贴在行李舱门护板(1)上。将支路H1插接在倒车摄像头G上,如图20所示。
10.结尾工作和编码
加装系统与编程和编码无关。
·根据客户信息设定车头和倒车摄像头
·执行功能测试
·按照图示即可完成汽车组装。
