宝马加装Advanced Car Eye(二)
来源:汽车维修技师  作者:佚名  2017-06-30 09:14:14



    8.安装前置摄像头

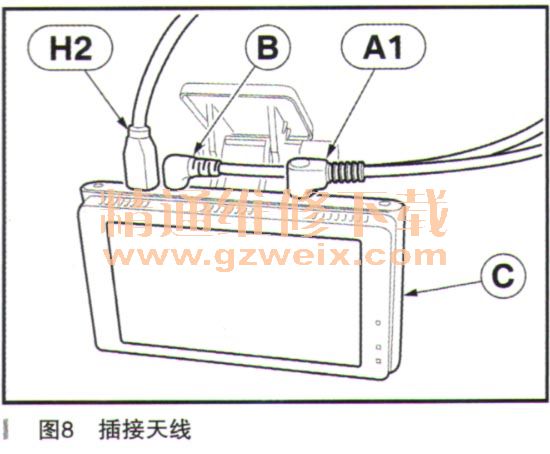

    支路A1,GPS天线B和支路H2(可选)插在前置摄像头c上,如图8所示。

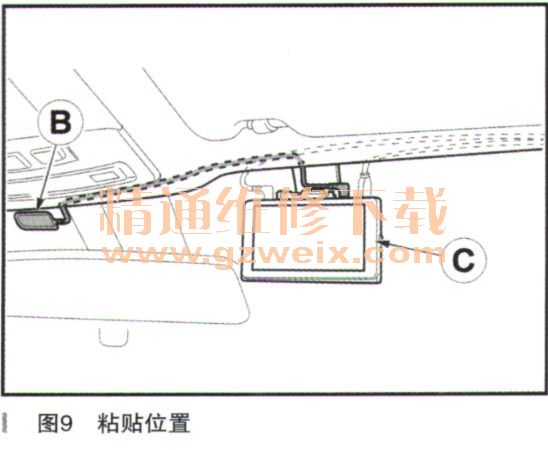

    前置摄像头c不允许限制驾驶员的视线。在安装车头摄像头c之后,所有按键、插头和SD卡槽必须处于可以方便使用的位置。粘贴范围需要清洁并无脂。加工温度至少为20℃以上。车头摄像头c和GPS天线B粘贴在前玻璃上,如图9所示。

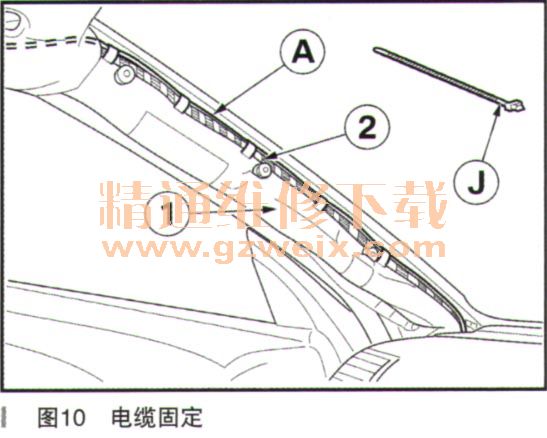

    仅限E系列车型以及车型F01、F02、F03、F04、F06、F07、F10、F11、F12。为了不损害安全气囊(1)的功能,电缆套件A使用电缆绑甸在车辆电缆束((2)上固定。电缆套件A和倒车摄像头连接电缆H(可选)沿着左侧A柱铺设到脚部空间中,如图10所示。

    将支路A2-A4按如下方式连接在CAS控制器A16的插头X13376/A16*1B上(如图11所示):

    ·支路A2,电缆颜色GE,通过迷你连接器E连接在插脚34的导线上
    ·支路A3,电缆颜色RT,通过迷你连接器D连接在插脚14的导线上
    ·支路A4,电缆颜色SW,通过迷你连接器D连接在插脚12的导线上

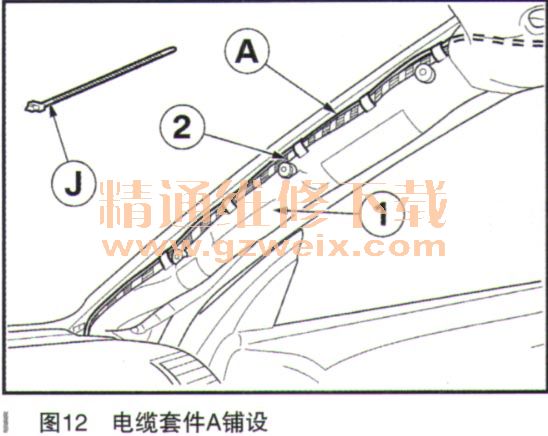

    仅限车型F15、F16、F20、F21、F22、F23、F30、F31、F32。为了不损害安全气囊(1)的功能,电缆套件A使用电缆绑韵在车辆电缆束((2)上固定。电缆套件A和倒车摄像头连接电缆H(可选)沿着右侧A柱铺设到脚部空间中,如图12所示。

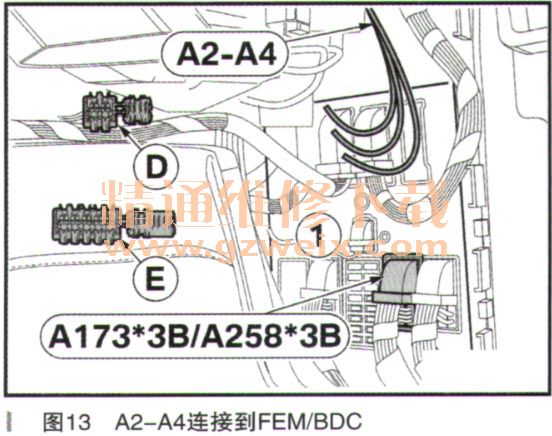

    仅限车型F15、F16、F20、F21、F22、F23、F30、F31、F32。如下,将支路A2-A4连接到FEM A173或者BDC A258,插头A173*3B或者A258*3B、54极SW插孔外壳(如图13所示):

    ·支路A2,电缆颜色GE,通过迷你连接器E连接在插脚33的导线上
    ·支路A3,电缆颜色RT,通过迷你连接器D连接在插脚20的导线上
    ·支路A4,电缆颜色SW,通过迷你连接器D连接在插脚p24的导线上
