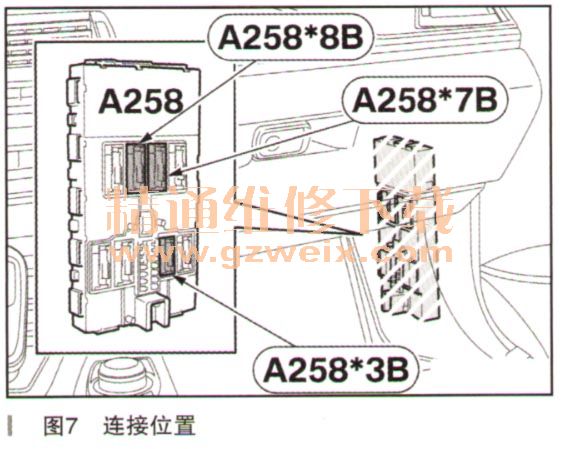

连接位置在BDC A258上(如图7所示):
·A258*3B、54极SW插孔外壳
·A258*7B,54极WS插孔外壳
·A258*8B,54极SW插孔外壳
拔出引自BDC A258的54极WS插孔外壳中插头A258*7B的导线,并接入6极SW插孔外壳L:
·将电缆GN从插脚45中拔出再接入插脚1
·将电缆BUGN从插脚46中拔出再接入插脚2
·将电缆WS/BL从插脚49中拔出再接入插脚3
·将电缆GE/GN从插脚50中拔出再接入插脚4

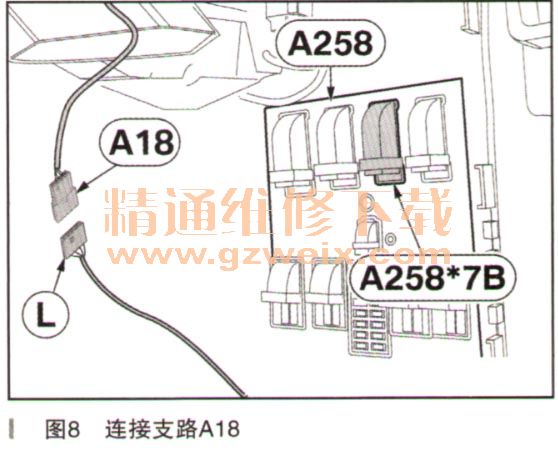

6极SW插孔外壳L,连接支路A18,插接6极SW插针外壳(如图8所示)。
拔出引自BDC A258的54极SW插孔外壳中插头A258*8B的导线,并接入6极WS插孔外壳M:
·电缆BURT从插脚47拔出再接入插脚1中
·电缆RT从插脚48中拔出再接入插脚2中
·将电缆GE/RT从插脚50中拔出再接入插脚3
·电缆GE/BR从插脚49中拔出再接入插脚4

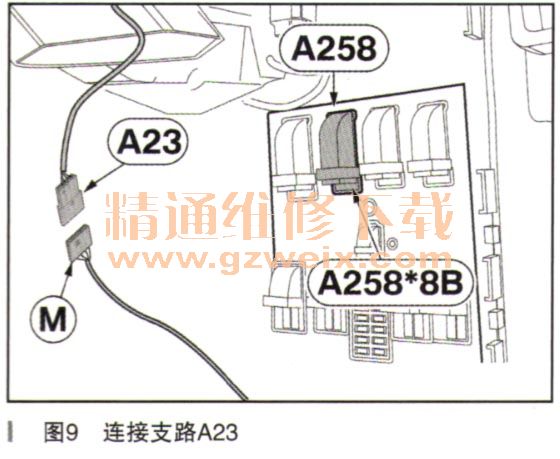

6极WS插孔外壳M,连接支路A23,插接6极WS插针外壳(如图9所示)。

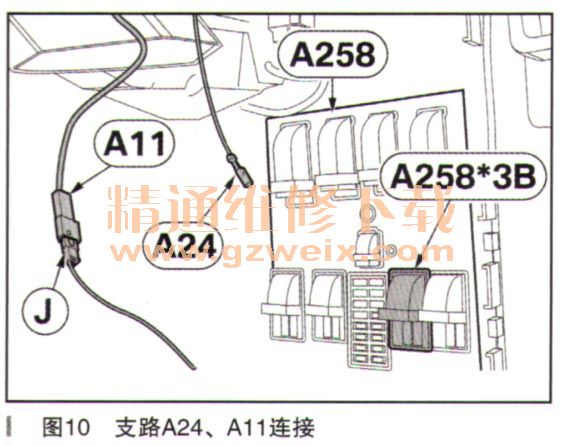

将引自BDC A258 54极SW插孔外壳中插头A258*3B插脚2的导线GE/GN拔出,并插入2极SW插孔外壳J的插脚1中(如图10所示)。
将支路A11、2极SW插针外壳,电缆颜色GR/RT、插接至2极SW插孔外壳J。
支路A24,电缆颜色GN/GE,在插头A258* 3B的插脚2中,接入BDCA258的54极SW插孔外壳。

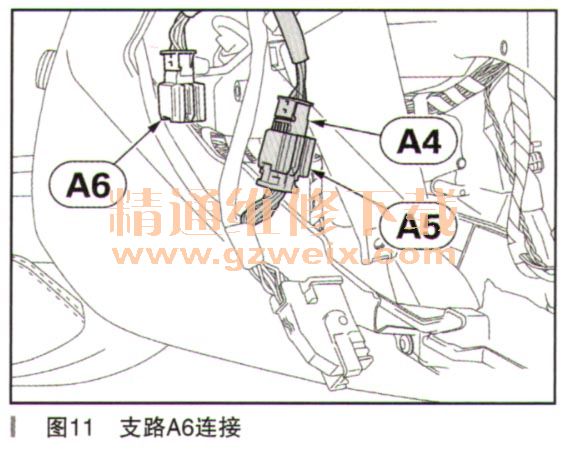

注意加装电缆套件的铭带。支路A4、 10极SW插孔外壳,插入支路A5、 10极SW插针外壳中(如图11所示)。将支路A6,10极SW插针外壳绑回(不再需要)。

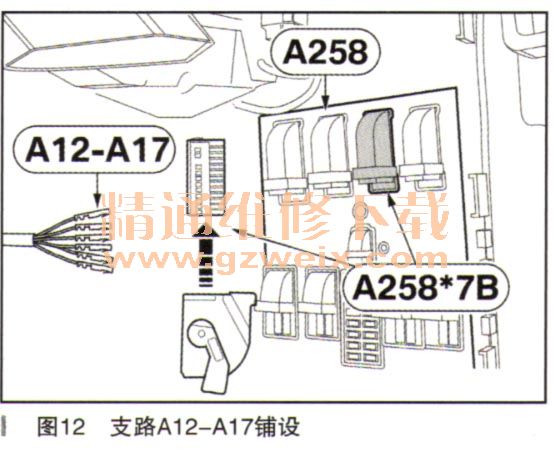

将支路A12-A17铺设至BDCA258的安装地点,并按照如下步骤将其接入插头A258*7B、54极NT插孔外壳(如图12所示):
·支路A12,电缆颜色GN/GR,接入插脚45
·支路A13,电缆颜色WS/BR,接入插脚49
·支路A14,电缆颜色GN,使用热缩塑性套管F绝缘并绑回
·支路A15,电缆颜色WS,使用热缩塑性套管F绝缘并绑回
·支路A16,电缆颜色GE/GN、接入插脚50
·支路A17,电缆颜色BUGN、接入插脚46
