将支路A19-A22铺设至BDCA258的安装地点，并按照如下步骤将其接入插头A258* 8B、54极SW插孔外壳（如图13所示）：

    ·支路A19，电缆颜色WS/BL，接入插脚48
    ·支路A20，电缆颜色GN/BL，接入插脚47
    ·支路A21，电缆颜色GE/RT，接入插脚50
    ·支路A22，电缆颜色GE/BR，接入插脚49
    将支路A7-A10铺设至制动灯开关S25的安装地点上（如图14所示）。插头S25*1B、4极WS插孔外壳，从制动灯开关S25中拔出，插接至支路A9、4极WS插针外壳。支路A10、4极WS插孔外壳，插接制动灯开关S25将支路A7-A8绑回（不再需要）。

    5．连接无线遥控器
    不要打开控制设备E的盖罩①（如图15所示）。

    无线遥控器S必须和车辆匹配并且可以正常使用。拆卸电池前，检查无线遥控器s的功能。将电池C和泪眺成钥匙②从无线遥控器s中移除（如图16所示）。

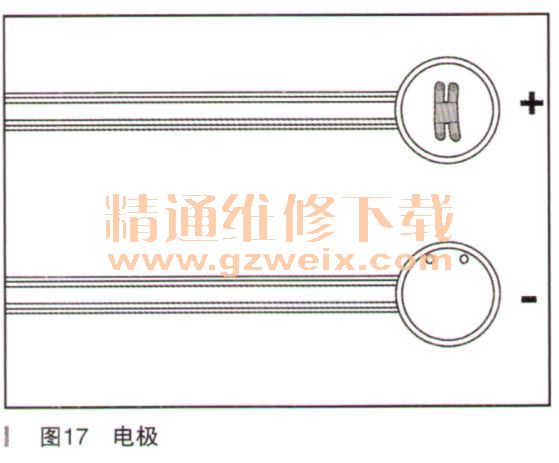

    注意控制设备上扁平电缆的电极（如图17所示）。

    注意扁平电缆①上的正确电极。注意，扁平电缆①不可折叠，并且准确的放在无线遥控器S的电池槽中。不可拉拽扁平电缆。将控制设备E的扁平电缆①铺设在无线遥控器S的电池槽中（如图18所示）。

    将转接板N放入无线遥控器S的电池槽中（如图19所示）。

    注意应正确铺设扁平电缆①并且无折叠。不可拉拽扁平电缆。如图将扁平电缆围绕无线遥控器S缠绕，并推入控制设备E中（如图20所示）。
