8．安装支架和控制设备
    将插接螺母G插入仪表盘支架①上（如图28所示）。

    将插接螺母G插入支架B上（如图29所示）。

    将支架B使用沉头螺栓H拧紧在仪表盘支架上（如图30所示）。

    将支路A1插接在控制设备E上。将控制设备E使用六角螺栓I固定在支架B上（如图31所示）。

    9．电路图

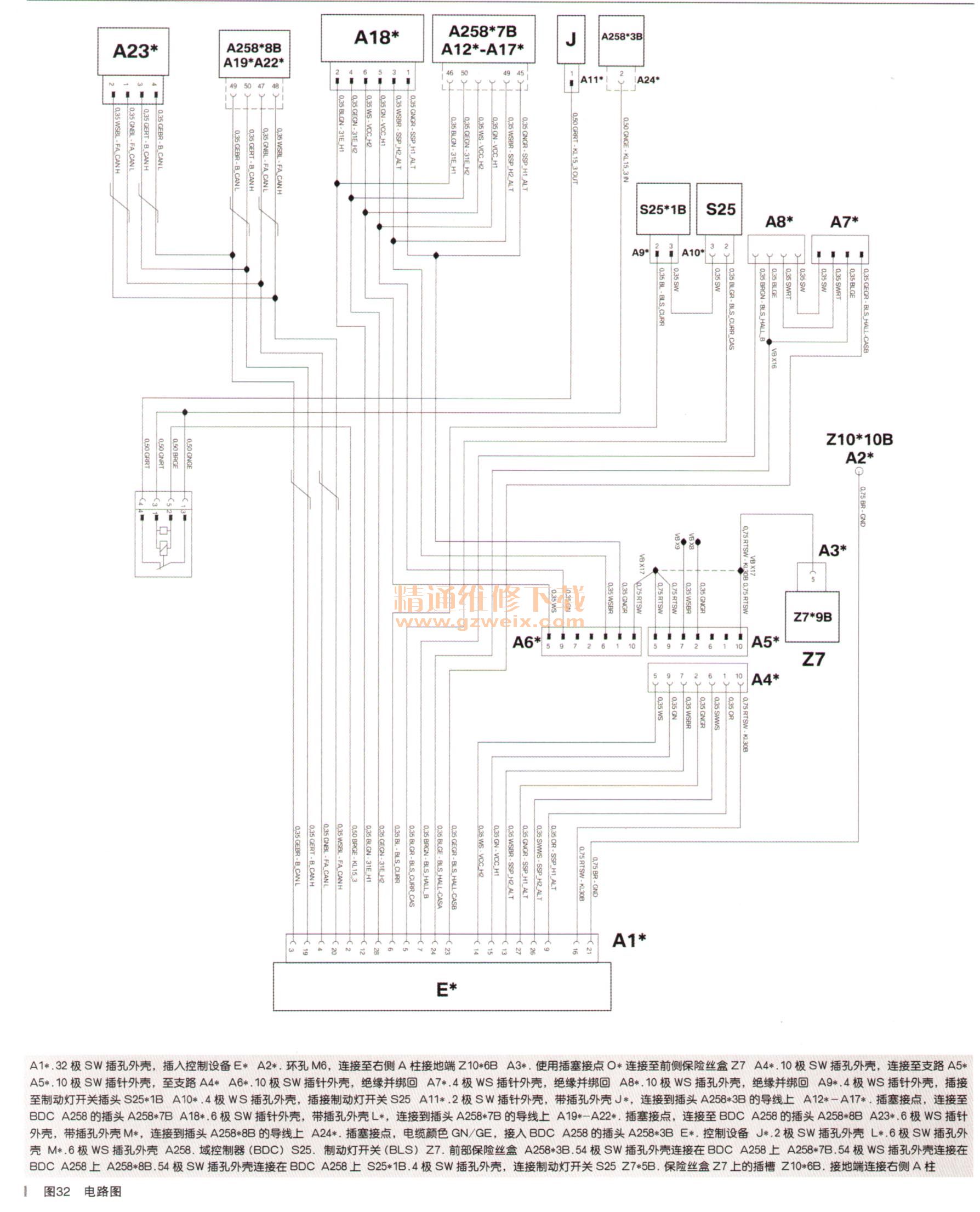

    电路图如图32所示。
