新款奔驰E200加装照明登车护板
来源:汽车维修技师  作者:佚名  2018-07-02 08:01:49

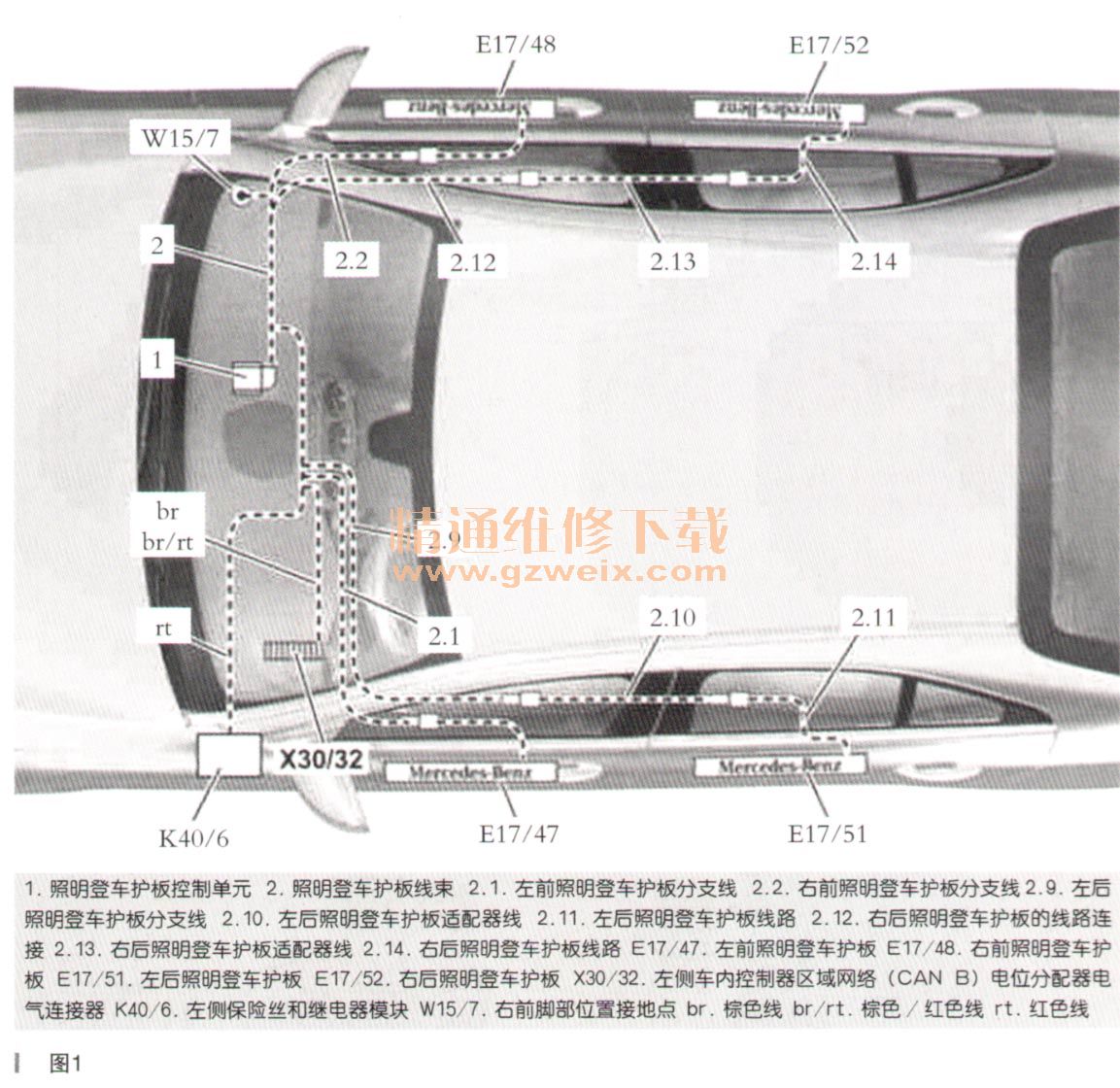

    加装说明:为了让新款E级车辆史有个性、品位和档次,很多车主会选择升级车辆。那么在此和大家分享一下新款奔驰E200加装照明登车护板的方法和步骤。此文适用于型号213.1##车型,除了代码U25(带“Mercedes-Benz”字样的照明式车门槛)。首先看一下线束的整体走向,如图1所示。

    加装步骤:此步骤总体来说分为两大类即拆卸和安装,那么我们先来说拆卸部分。
    1.向后移动驾驶员座椅和前排乘客座椅。
    2.断开蓄电池接地线。
    3.拆下左前/右前内侧车门槛。
    4.拆下仪表板下方的左侧护盖。

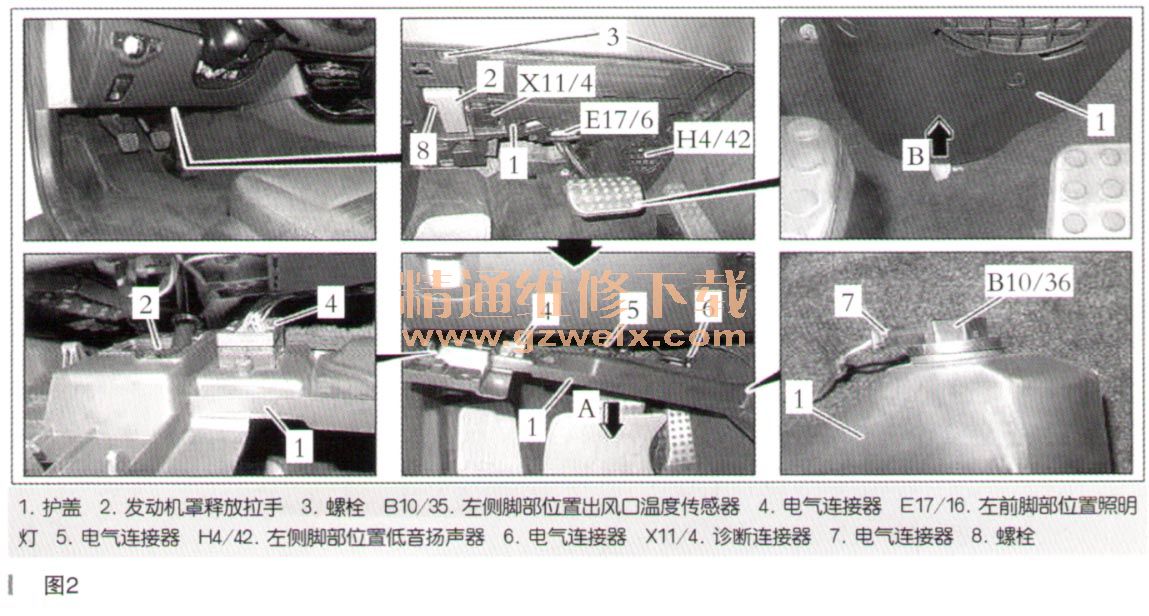

    关闭点火开关,并将遥控钥匙存放在发射范围之外(至少2m)。拆下登车护板,如图2所示。拆下螺栓。松开护盖并降下(箭头A所示),直至可以操作电气连接器(4、5、6和7)。断开电气连接器(4、5、6和7)。松开螺栓。将发动机罩释放拉手向后从护盖上拆下。将护盖上的固定卡从地板覆盖层(箭头B所示)取下并拆下护盖。

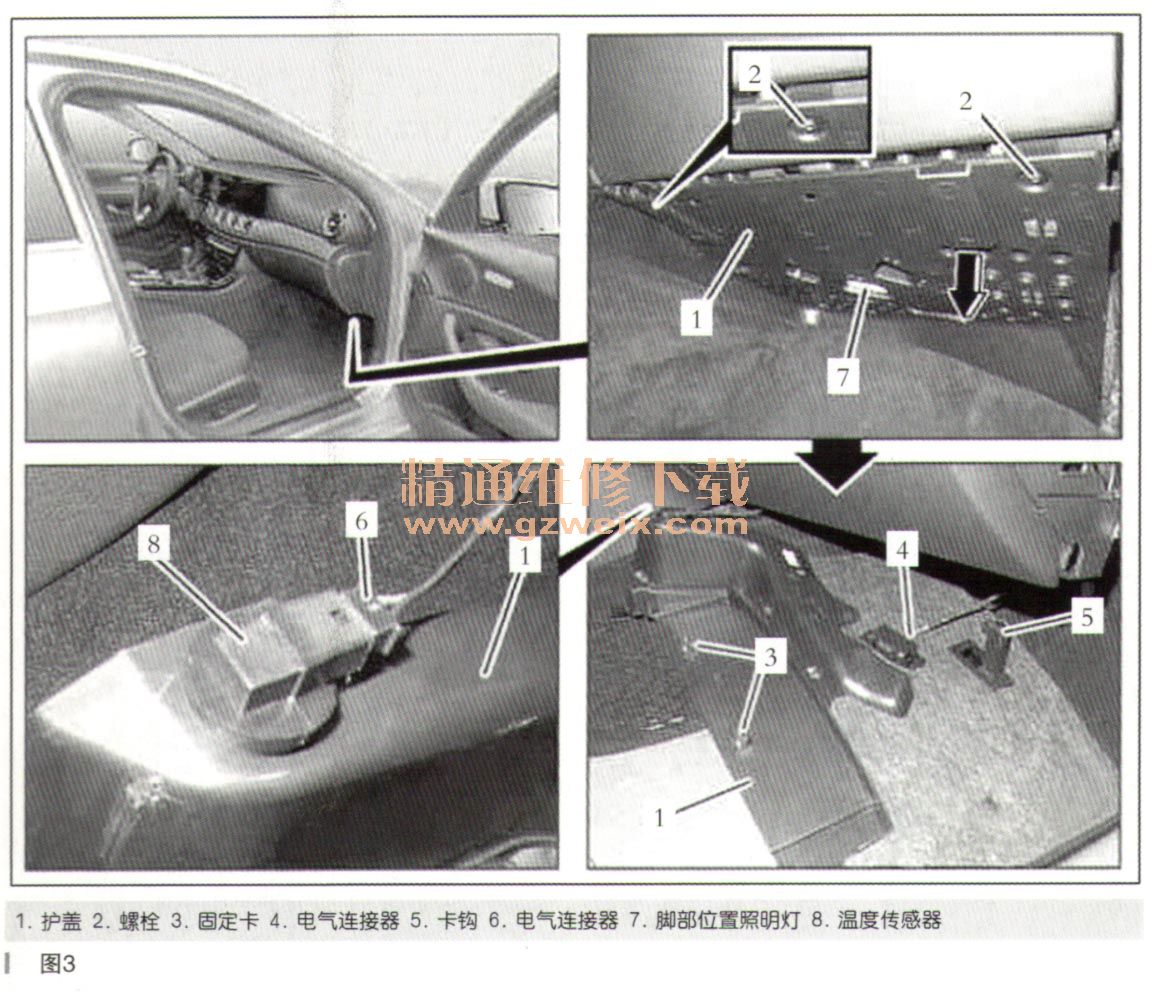

    5.拆下右侧仪表板下方的护盖,如图3所示。

    拆下登车护板。旋开螺栓。将护盖从固定卡上松开,在卡钩上向外推,取下并降下(箭头所示),直至可以操作电气连接器(4、6)。断开电气连接(4、6)。取下护盖。
    6.拆下仪表板左侧侧镶板。
    7.拆下左前/右前车门槛,用表面清除盘清除油漆和金属表面的戮合剂残留物和箔片。
    8.拆下左前地板覆盖层。

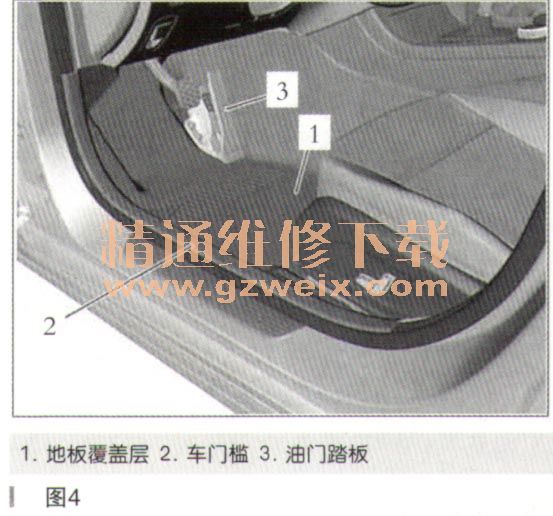

    将转向柱向后并完全向上调整。分开驾驶员座椅并向后倾斜,不要断开电气连接器。拆下加速踏板。将地板覆盖层从前向后拆下,如图4所示。

    9.拆下右前地板覆盖层。

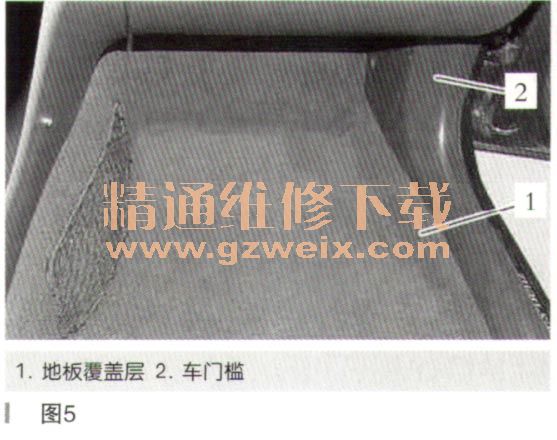

    分开驾驶员座椅并向后倾斜,不要断开电气连接器。将地板覆盖层从前向后拆下,如图5所示。

[1] [2] [3] [4]  下一页
