新款奔驰E200加装照明登车护板
来源:汽车维修技师  作者:佚名  2018-07-02 08:01:49

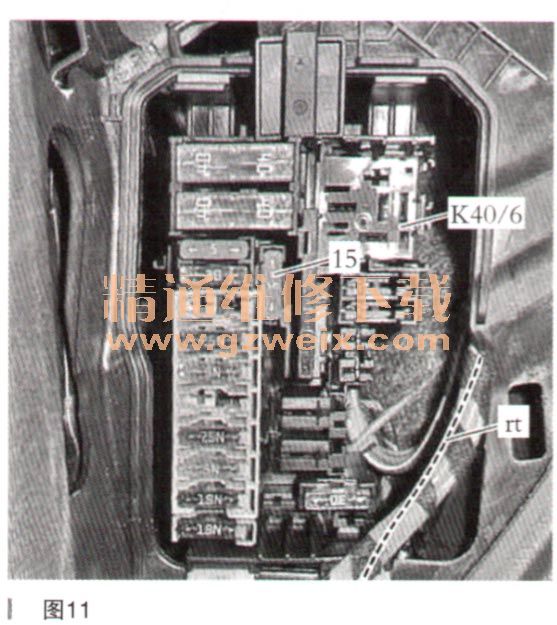

    安装左侧保险丝和继电器模块( K40/6 ),如图11所示。将带额定电流5A的保险丝的保险丝(15)插入左侧保险丝和继电器模块(K40/6)的插槽F220中。

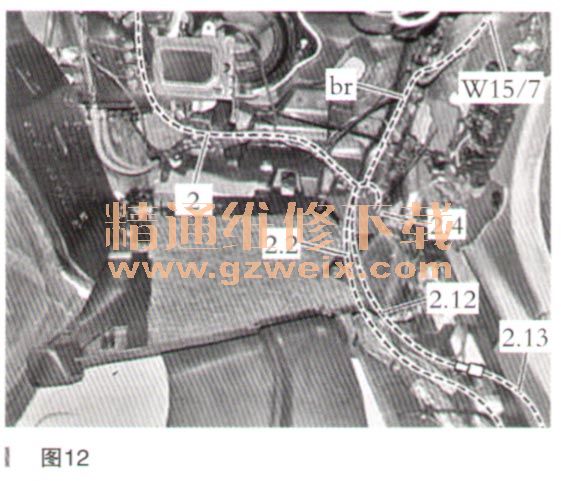

    使拉拔设备从前向后穿过电缆管道铺设到右侧纵梁上,如图12所示。将左后照明登车护板适配器线路(2.13)固定至拉拔设备上。使拉拔设备连同固定的右后照明登车护板适配器线从后向前穿过电缆管道铺设到右侧纵梁上,并用电缆扎带固定就位。将右后照明登车护板适配器线的蓝色2针连接器与右后照明登车护板分支线(2.12)的蓝色2针插头相连。

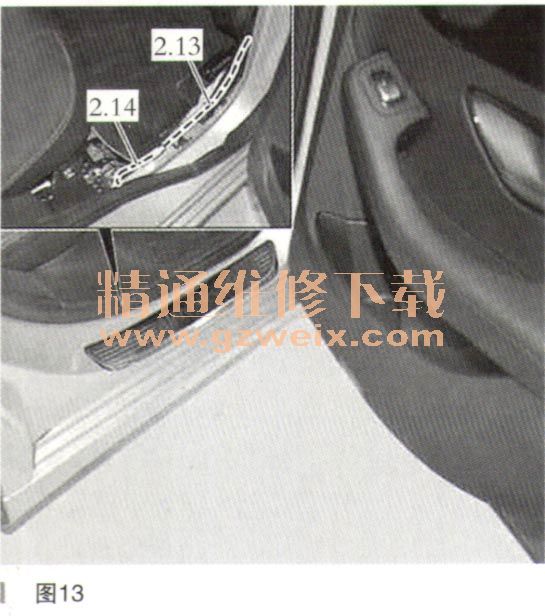

    沿现有线路使右后照明登车护板线路(2.14)穿过电缆管道铺设到右后照明登车护板适配器线(2.13)上,如图13所示。

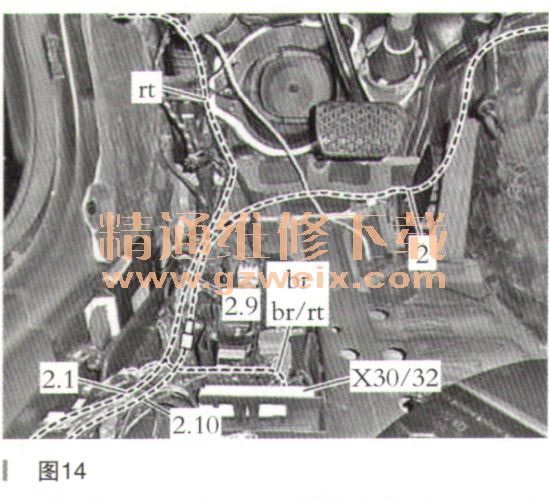

    使拉拔设备从前向后穿过电缆管道铺设到左侧纵梁上,如图14所示。将左后照明登车护板适配器线(2.10)铺设到拉拔设各上。使拉拔设备连同固定的左后照明登车护板适配器线从后向前穿过电缆管道铺设到左侧纵梁上,然后用电缆扎带固定就位。将左后照明登车护板适配器线的蓝色2针连接器一与左后照明登车护板分支线(2.9)的蓝色2针插头相连。

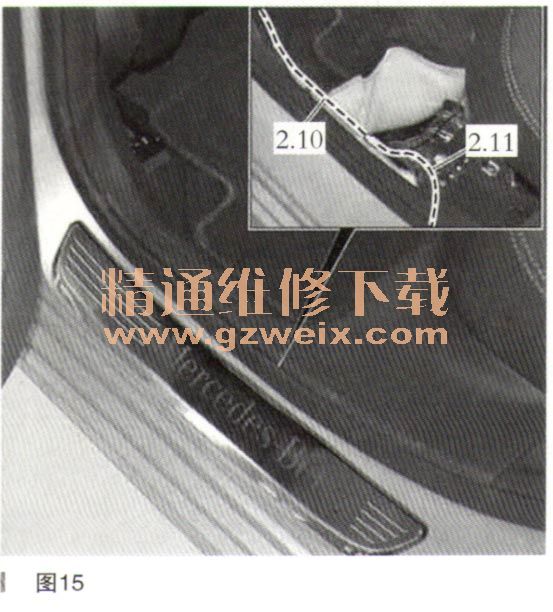

    沿现有线路使左后照明登车护板线路(2.11)穿过电缆管道铺设到左后照明登车护板适配器线(2.10)上,如图15所示。

    16.加装左前照明登车护板( E17/47 ),右前照明登车护板( E17/48 ),左后照明登车护板( E17/51)和右后照明登车护板(E17/52)。

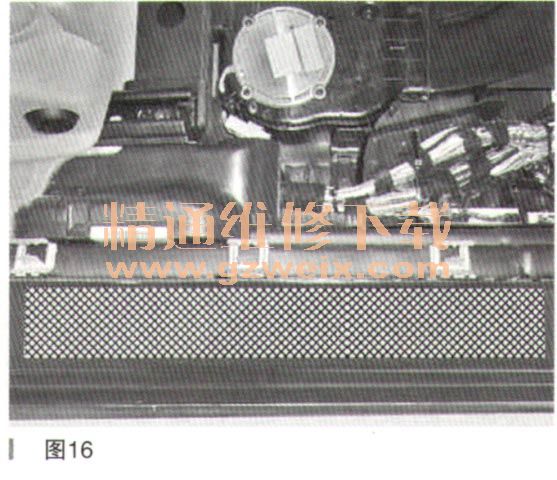

    车辆右侧的安装说明,如图16所示,车辆左侧的安装操作与此类似。清洁车门槛接触面的阴影区域。

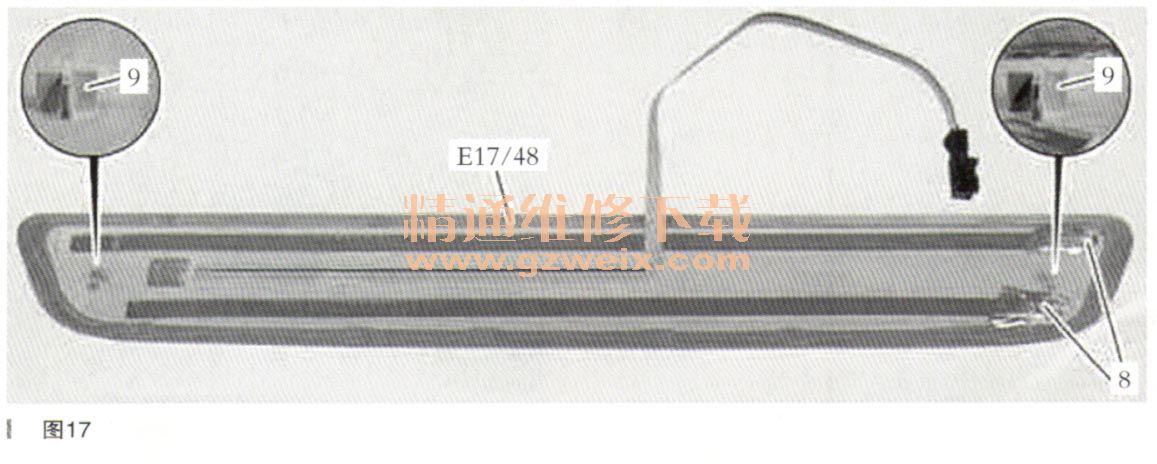

    将载体箔片(8)从右前照明登车护板(E17/48)上拆下,在随后的安装期间注意导向装置(9),如图17所示。
