10．向前移动驾驶员座椅和前排乘客座椅。
    11．松开后排长座椅的坐垫。
    12．拆下左后／右后内侧车门槛。
    13．向一侧折叠纵梁区域中的左后／右后地板覆盖层。
    14．拆下左后／右后车门槛，用表面清除盘清除油漆和金属表面的孰合剂残留物和箔片。
    以下的步骤为安装过程：
    15．加装照明登车护板线，在右前脚部位置为接地点。

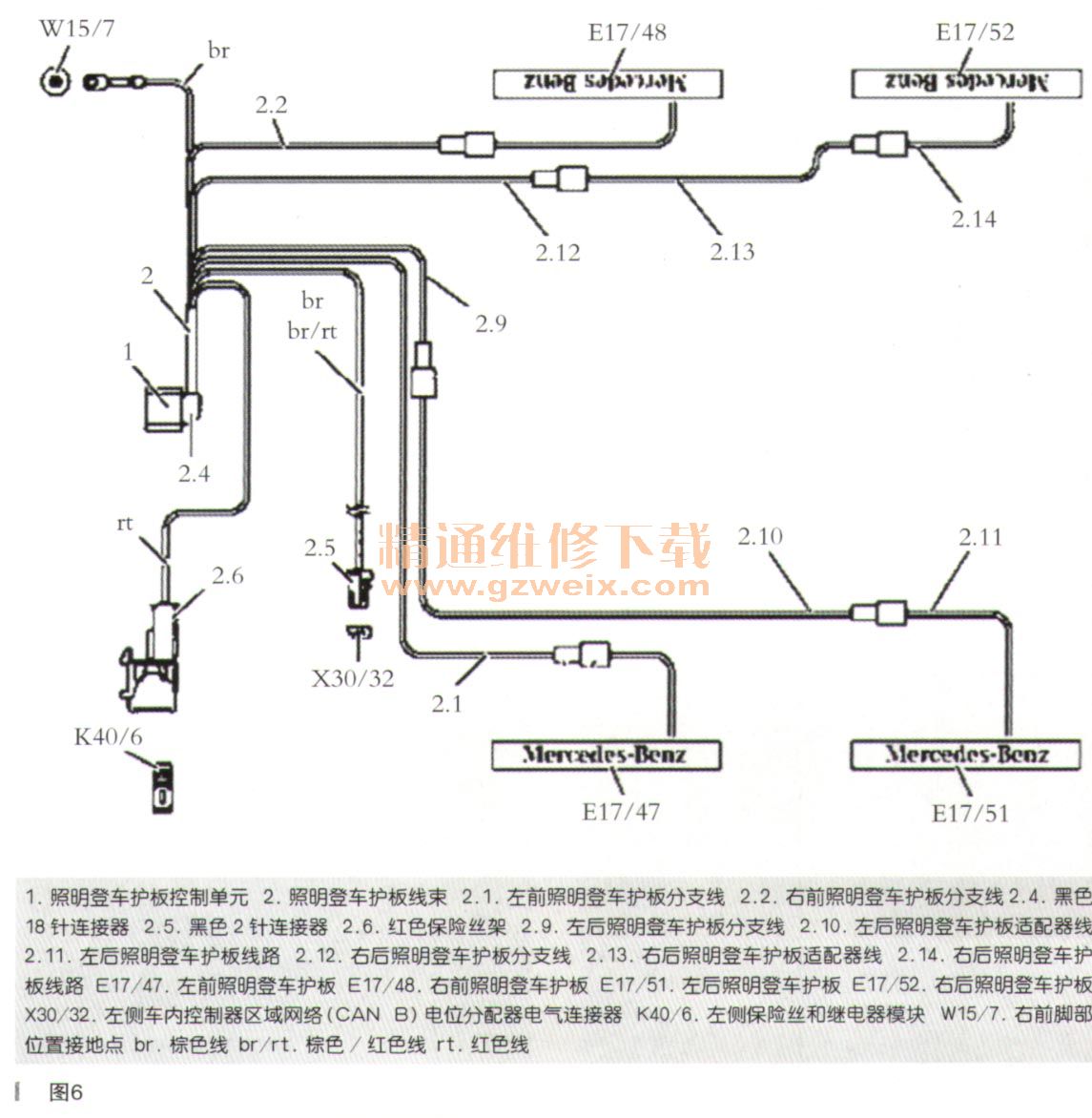

    接线图如图6所示。

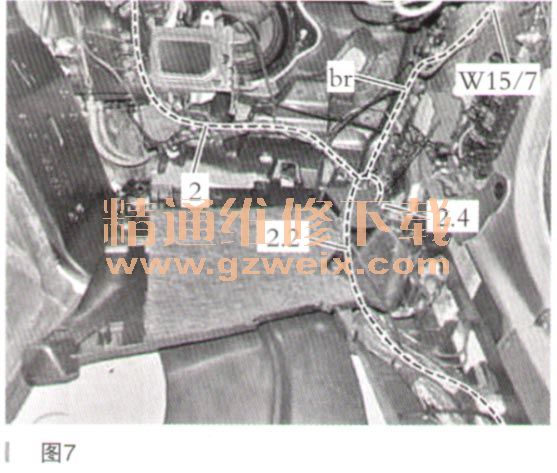

    将照明登车护板线束（2）置于前排乘客脚部位置，如图7所示。稍后将照明登车护板线束（2）的黑色18针连接器（2.4）与照明登车护板控制单元相连。将棕色线（br）铺设到右前脚部位置接地点（W15/7）井用电缆扎带固定就位。将棕色线（br）与右前脚部位置接地点（W15/7）相连。接地点最多可连接5个插座。如果出现分配过多情况，就应选择其他接地点。沿现有线路使右侧照明登车护板分支线（2.2）穿过电缆管道并使用电缆扎带固定就位。右侧照明登车护板分支线贴有标签。铺设右侧照明登车护板分支线时，确保稍后可以将黑色2针插头卡入指定的切口中。使用拉拔设备，将照明登车护板线束铺设到驾驶员脚部位置。

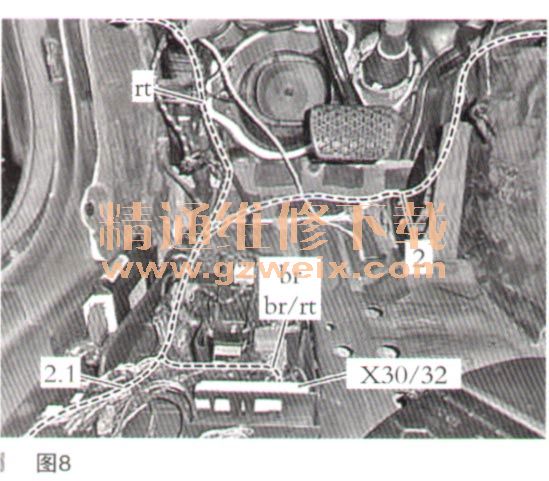

    将照明登车护板线束（2）铺设到A柱上并用电缆扎带固定就位，如图8所示。沿现有线路使左侧照明登车护板分支线（2.1）穿过电缆管道并使用电缆扎带固定就位。铺设左侧照明登车护板分支线，铺设时应确保稍后可将黑色2针插头卡入指定的切口中。将红色线铺设到左侧保险丝和继电器模块（K40/6）上并用电缆扎带固定就位。使双绞棕色线和棕色／红色线穿过电缆竹道铺设到左侧车内控制器区域网络（CAN B）电位分配器电气连接器（X30/32 ）井用电缆扎带固定就位。

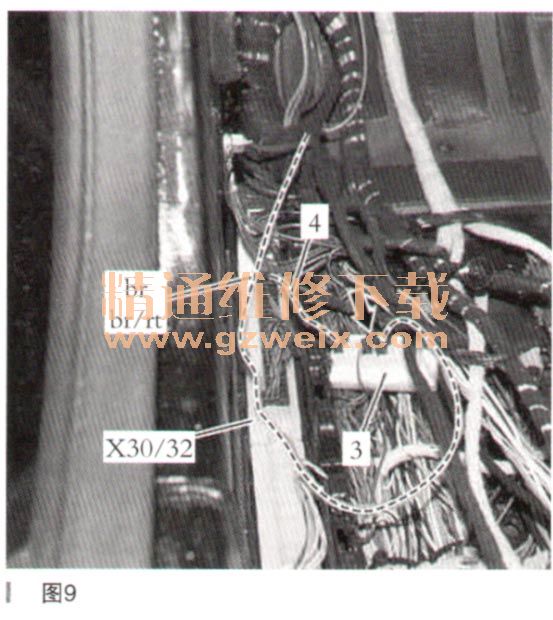

    将双绞棕色线和棕色／红色线的黑色2针连接器固定到左侧车内控制器区域网络（CAN B）电位分配器电气连接器（X30/32）的任意空闲插槽中，如图9所示。

    如果没有空闲插槽，拆下左侧车内控制器区域网络（CAN B）电位分配器电气连接器（X30/32）上的所有黑色2针连接器并使用适配器线路（4）连接电位分配器（3）延长线。将分开的黑色2针连接器和双绞棕色线和棕色／红色线的黑色2针连接器与电位分配器加长件相连。

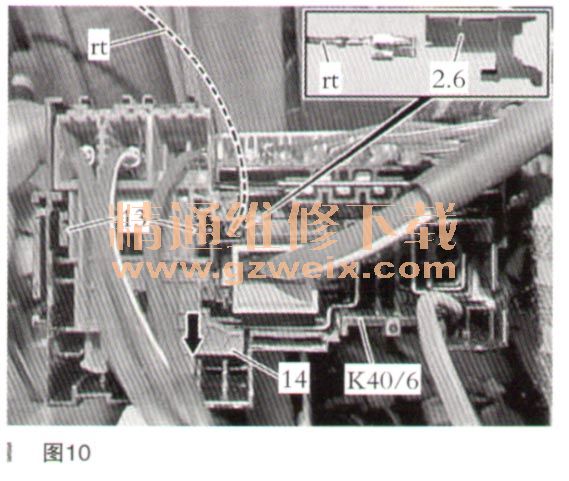

    松开左侧保险丝和继电器模块（K40/6），如图10所示。释放锁止装置（13）并沿箭头所示方向移动左侧保险丝和继电器模块（K40/6）的插入模块（14 ）。将照明登车护板线束的红色线从红色保险丝架（2.6）上拔掉。将照明登车护板线束的红色线卡入左侧保险丝和继电器模块（K40/6）中。向后推左侧保险丝和继电器模块（K40/6）的插入模块，直至锁止装置接合。
