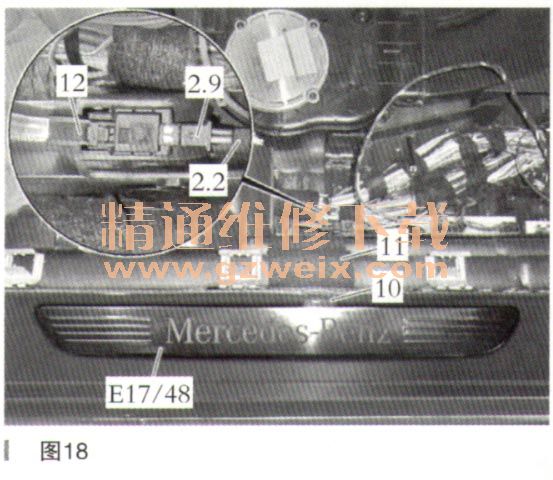

将右前照明登车护板（E17/48）置于纵梁上并均匀按压，如图18所示。将右前照明登车护板（E17/48）电线的黑色2针连接器（12）与右前照明登车护板分支线（2.2）的黑色2针插头（2.9）相连。将制作的电气连接器卡入电缆管道中。通过车身折边将右前照明登车护板（E17/48）的电线铺设到纵梁上并用布基胶带（10）固定就位。用毛毡胶带（11）将右一前照明登车护板（E17/48）的电线固定在纵梁的适当位置。

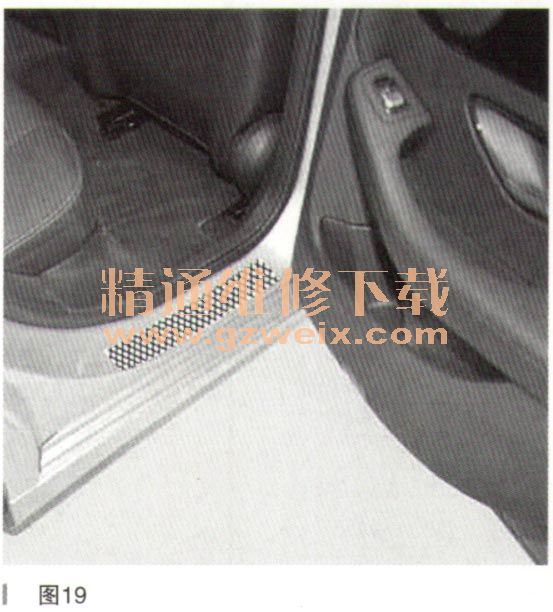

    清洁车门槛接触面的阴影区域，如图19所示。

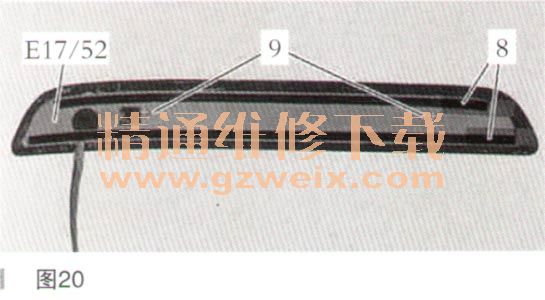

    将载体箔片（8）从右后照明登车护板（E17/52）上拆下。在随后的安装期问注意导向装置（9），如图20所示。

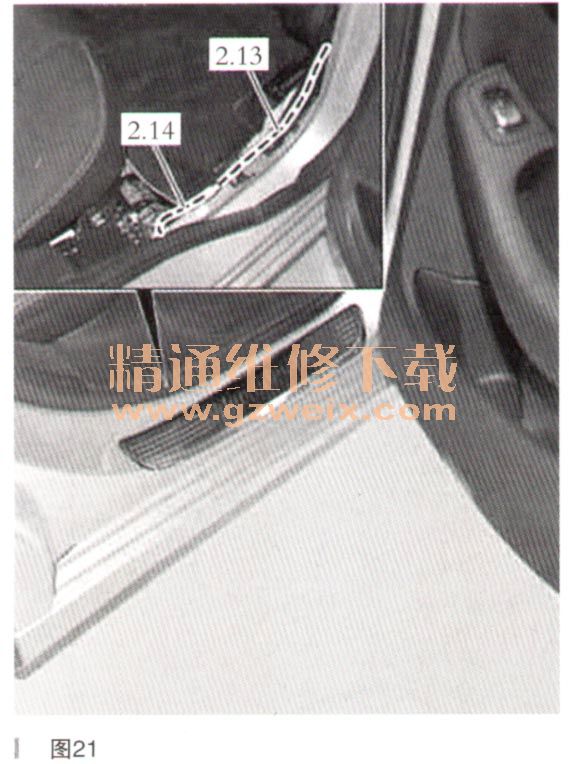

    将右后照明登车护板（E17/52 ）置于纵梁上并均匀按压，如图21所示。将右后照明登车护板导线（2.14）的黑色2针连接器与右后照明登车护板适配器线路（2.13）的黑色2针插头相连。通过纵梁上的车身折边铺设右后照明登车护板的电线并用胶带固定就位。

   17．加装照明登车护板控制单元
  （1）如图22所示。

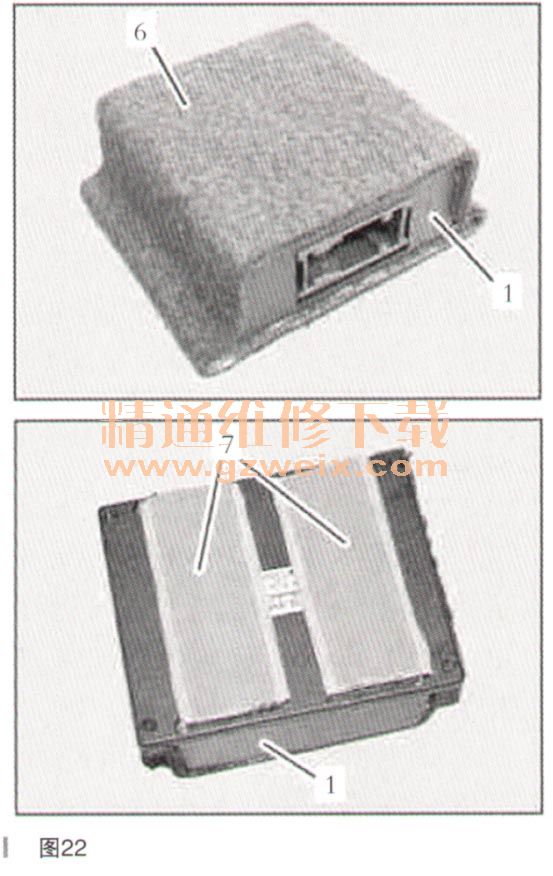

    将毛毡瓢合带（6）薪合到照明登车护板控制单元（1）的上侧。将市售尼龙搭扣（7）钻合到照明登车护板控制单元（1）的下侧。

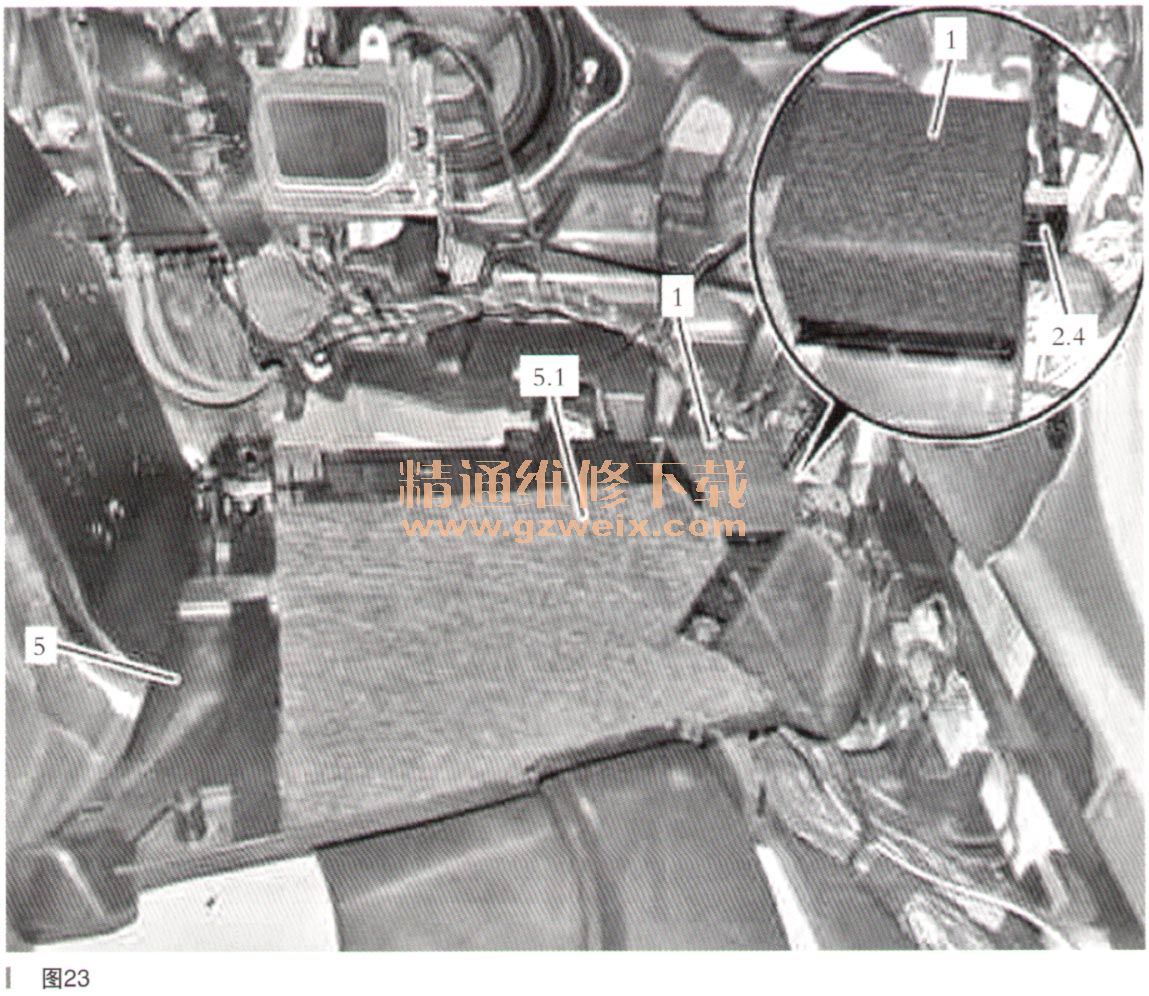

    拆下脚凳（5）并置于前排乘客脚部位置，如图23所示。将控制单元（1）区域脚凳上的无纺布（5.1 ）折叠到一侧。将载体薄片从照明登车护板控制单元（1）的尼龙搭扣上拆下。将照明登车护板控制单元（1）黏合到搁脚板上。将照明登车护板线束的黑色18针连接器（2.4）与照明登车护板控制单元（1）相连。

    18，安装剩余零件。
    19．检验。执行左前照明登车护板（E17/47），右前照明登车护板（E17/48），左后照明登车护板（E17/51 ）和右后照明登车护板（E17/52）的功能检查。
    打开左前照明登车护板（ E17/47）和左后照明登车护板（ E17/51 ）上的左前车门开关，然后打开右前照明登车护板（E17/48）和右后照明登车护板（E17/52）上的右前车门开关。打开相应的车门后约5min后，关闭左前照明登车护板（E17/47）和左后照明登车护板（ E17/51），关闭右前照明登车护板（E17/48）和右后照明登车护板（E17/52）。
    以上就是加装的所有步骤，如有不妥之处，欢迎各位汽车界大师批评指正。
