奔驰A200加装带照明的梅赛德斯三叉星徽
来源:汽车维修技师  作者:佚名  2019-05-25 07:56:00

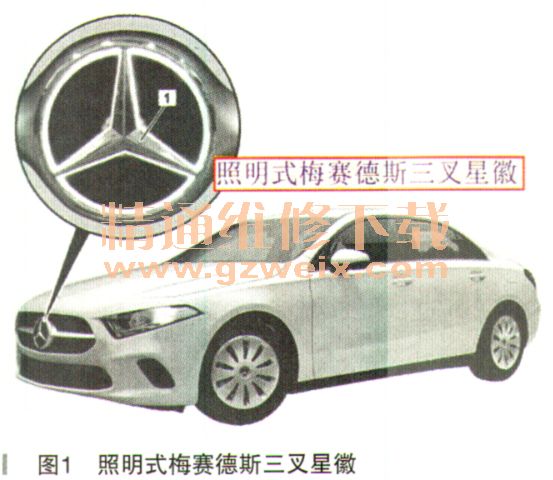

   加装说明:本文和大家分享一下2018年上市的奔驰新款A200加装带前部照明的梅赛德斯三叉星徽(如图1所示)的方法和步骤。此加装文档适用于奔驰型号为177.1,本文以新款A200为例进行介绍。

    加装步骤:此步骤总体来说分为两大类,即拆卸和安装,那么我们先来说拆卸部分:
    1.拆下散热器格栅中的梅赛德斯三叉星徽。
    2.如果适用,完全卸下空气过滤器外壳并将其连同接线一起放到一旁。不要将空气过滤器外壳的上部与空气过滤器外壳的下部分开。
    3.将发动机舱预熔保险丝盒从发动机舱保险丝和继电器模块上松开并拆下。从上方断开发动机舱预熔保险丝盒处的电线。请勿断开侧面和下面的电线。
    4.将发动机舱保险丝和继电器模块解开、松开并抬起,然后放到一旁。不要断开发动机舱保险丝和继电器模块上的电线。
    以下的步骤为安装过程:
    5.准备发动机舱保险丝和继电器模块的支架,以便为照明式梅赛德斯三叉星徽加装线束。
    如图2所示,根据尺寸(a, b )。标记在支架(5)上的孔中心点。尺寸:a=30mm( 1.18英寸);b=60mm( 3.36英寸)。

    在标记点(箭头)钻一个直径为18mm (0.71英寸)的孔。钻孔时不要钻过深。如果不是这种情况,可能会损坏发动机舱保险丝和继电器模块(F152/3)或线束。
    去除孔两边的毛刺。
    清除钻屑。
    6.安装照明式梅赛德斯三叉星徽的线束。必须确保主动式制动辅助系统控制单元和/或DISTRONIC主动式车距辅助系统电动控制单元不会被加装的部件掩盖。否则限距控制系统增强版(DISTRONIC PLUS)和主动式制动辅助系统可能会出现故障。

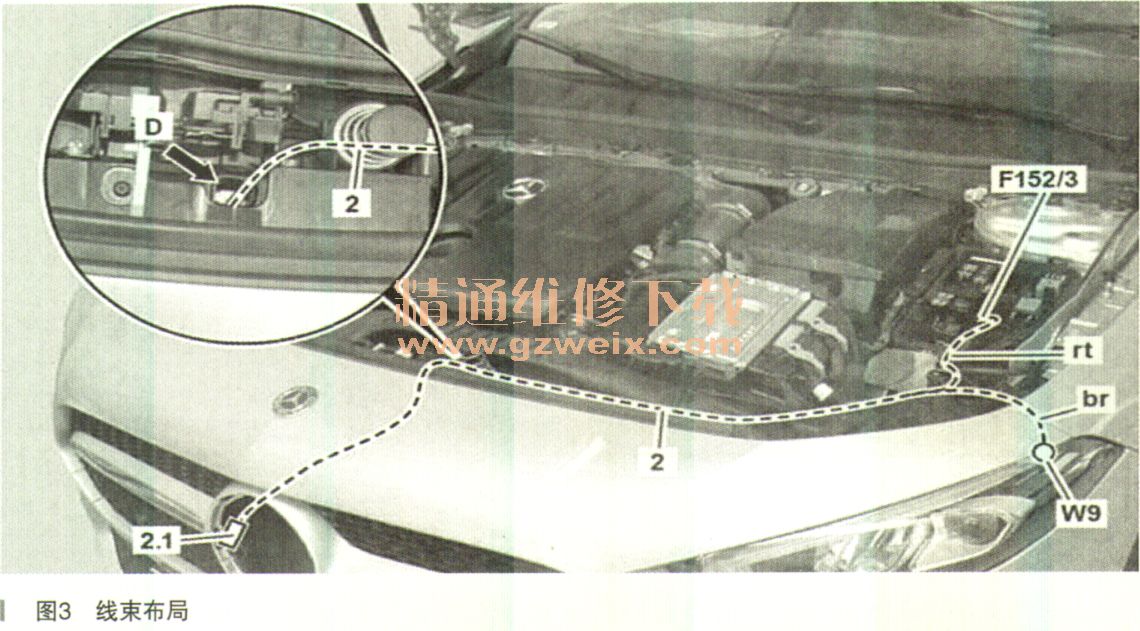

    如图3所示,将照明式梅赛德斯三叉星徽线束(2)从照明式梅赛德斯三叉星徽的安装位置布置到发送机保险丝和继电器模块(F152/3)以及左前接地点(W9 )。将照明式梅赛德斯三叉星徽线束(2)从梅赛德斯三叉星徽的安装位置穿过方孔(箭头D所示),然后沿着发动机罩电缆来布置。

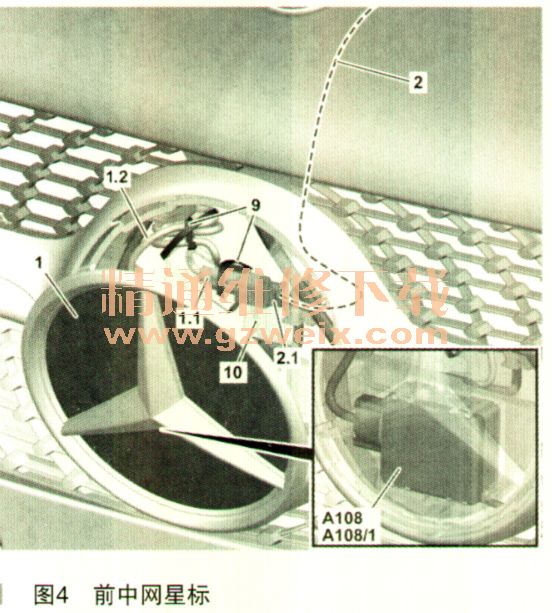

    如图4所示,将多余的线(1.2)绕在支架(10)上。

    连接黑色2针连接器(1.1)与黑色2针连接器插日(2.1),然后使用电缆扎带(9)固定到支架(10)上。
    使用电缆扎带(9)将多余的线(1.2)固定在支架(10)上。
    在布线区域内使用毛毡带从内侧将照明式梅赛德斯三叉星徽线束(2)固定在散热器格栅上。
    安装照明式梅赛德斯三义星徽(1)。

[1] [2]  下一页
