故障诊断：

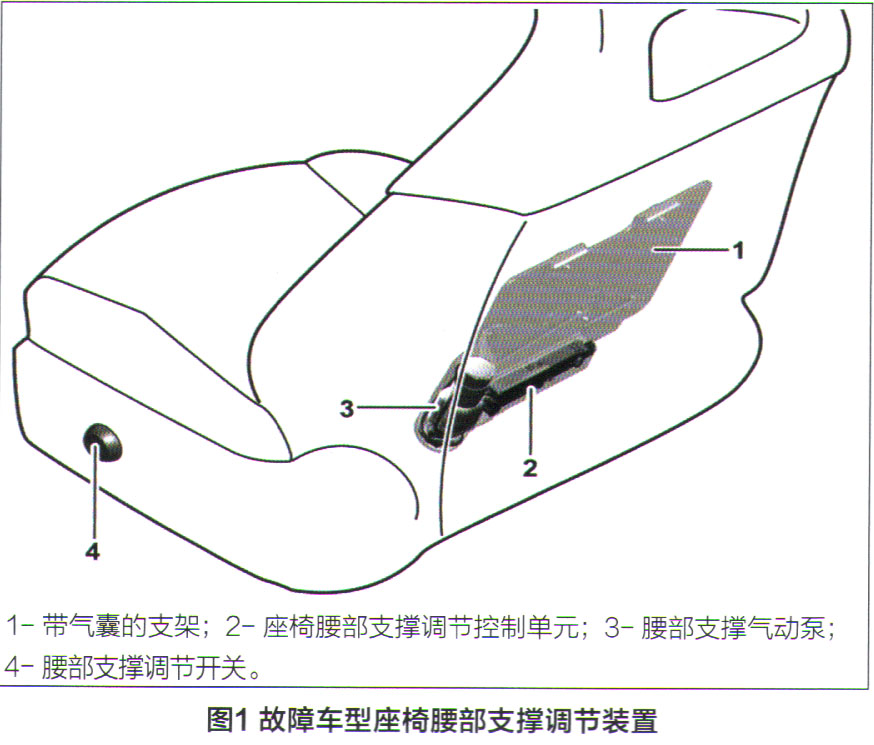

    查询故障车的车籍卡发现，该车配置有代码为U22的腰部支撑调节功能。为实现脊柱的最佳支撑，前排两个座椅各装配一个腰部支撑装置（图1），通过S109/2和S109/3开关调整座椅靠背上两个气囊以改变座椅靠背支撑的形状。腰部支撑调节开关控制单元N32/23和N32/24读取开关信息，然后与控制单元集成在一起的分配阀，控制腰部支撑气囊充气或放气。腰部支撑气动泵M25/4和M25/5由控制单元N32/23和N32/24直接促动，为支撑气囊供应压缩空气。

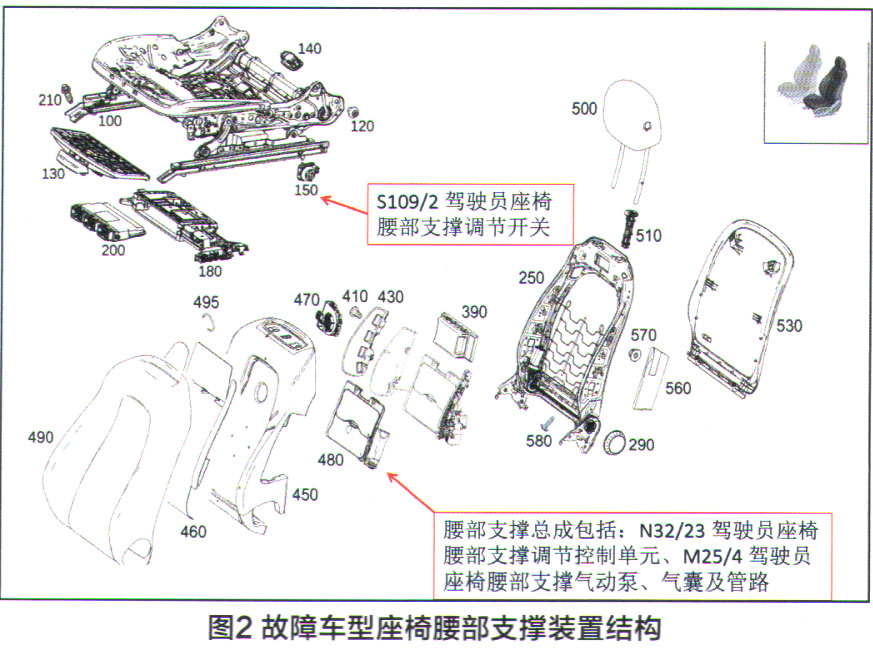

    该车腰部支撑装置的结构如图2所示，除腰部支撑调节开关S109/2外，车厂只提供腰部支撑总成部件。

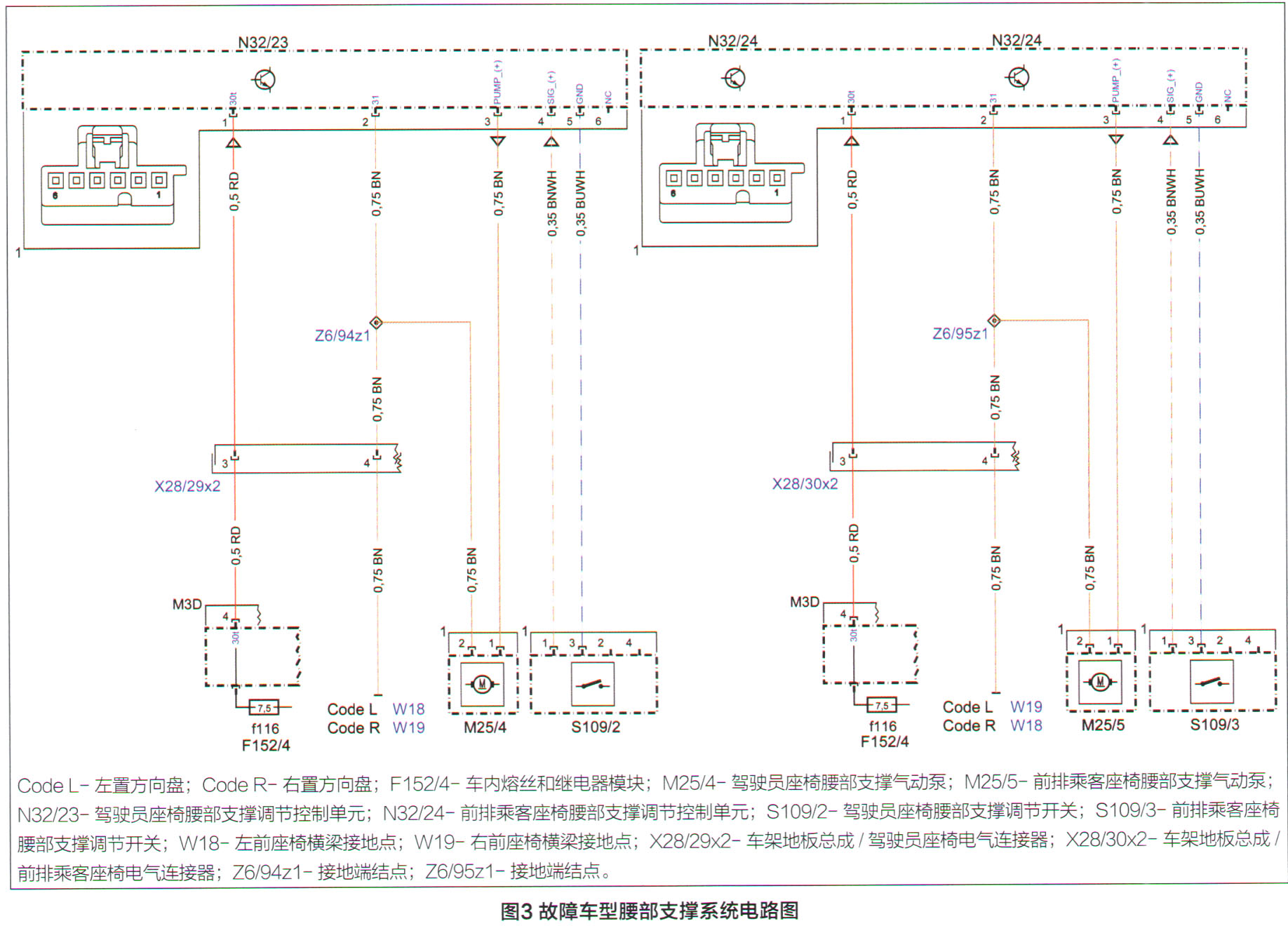

    查阅故障车型腰部支撑系统电路图（图3），腰部支撑控制是个相对独立的系统，其控制单元N32/23和N32/24无通信线路，无法与X ENTRY诊断仪进行通信，也无法通过诊断仪进行促动执行器或查看实际值。另外，WIS维修手册中也没有与此系统自诊断功能相关的说明。



    通过试车发现，按腰部支撑开关，没有任何反应，听不到气泵工作的声音，腰部支撑也无变化。根据系统工作原理和故障现象分析，导致该车腰部支撑调节功能失灵的可能原因有：N32/23电源或搭铁故障；M25/4故障或线路故障；S109/2故障或线路故障；N32/23电气故障；气囊漏气。

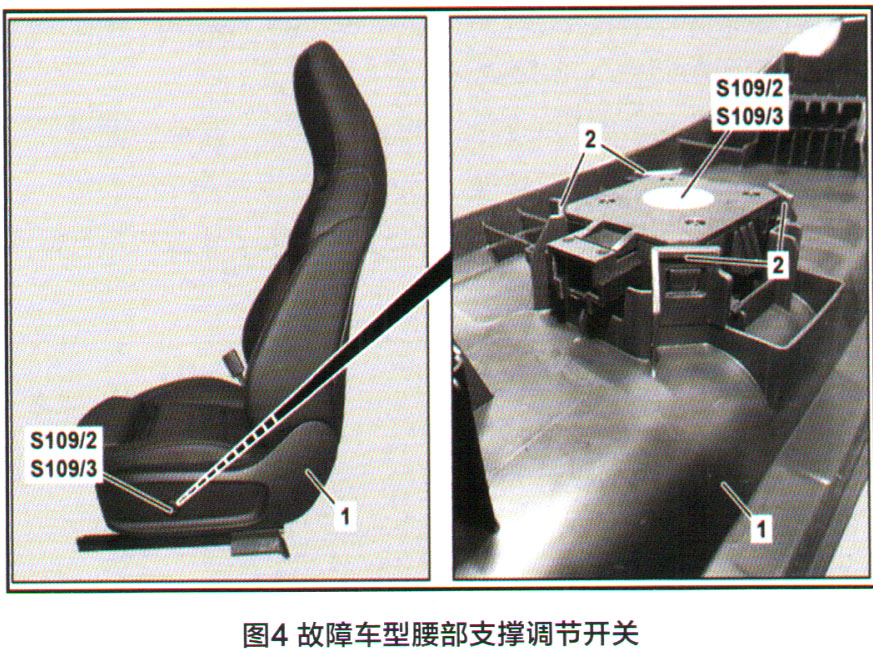

    由于此车刚刚因为车内进水而进行了维修，怀疑腰部支撑调节开关S109/2忘记更换，因此首先拆检此开关（图4）。发现开关插头有处理过的迹象，且开关非常干净没有脏污，找一个新的调节开关换上进行测试，故障依旧。
