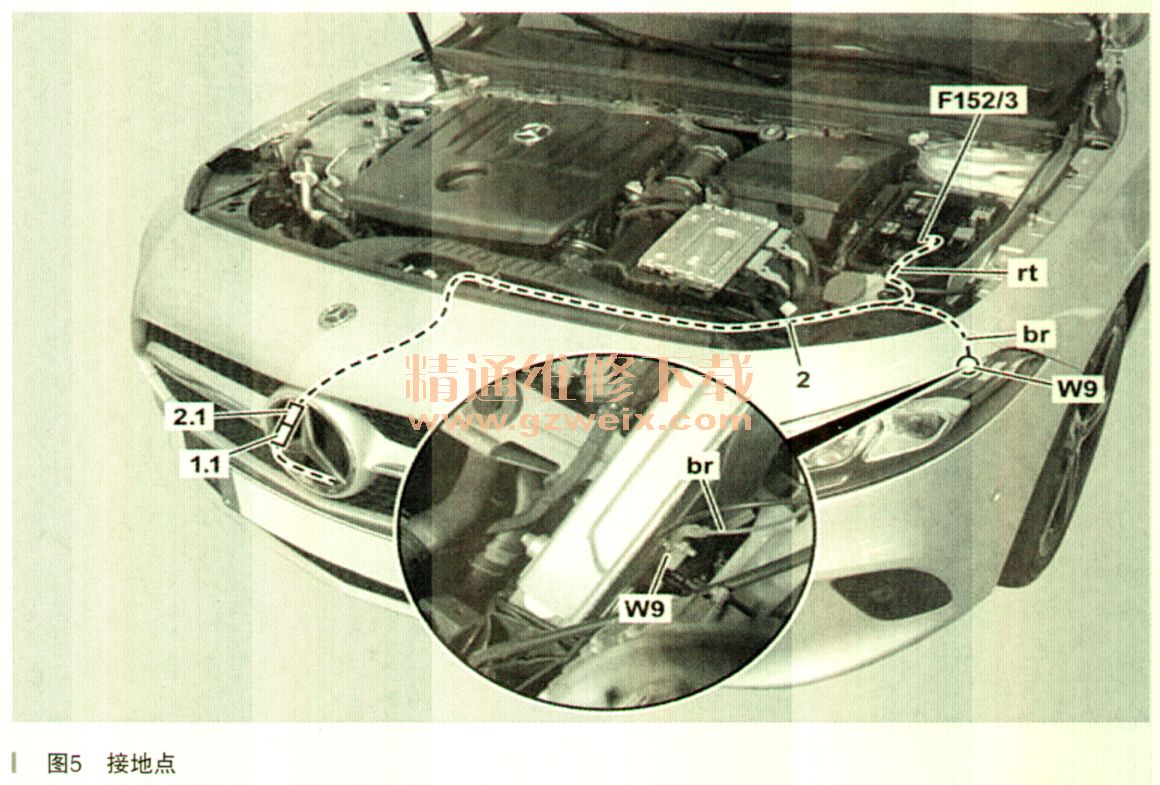

如图5所示，将棕色线（br）布置到左前接地点（W9）并使用电缆扎带固定。

    将棕色线（br）连接至左前接地点（W9）。
    使用电缆扎带将照明式梅赛德斯三叉星徽线束（2）沿着发动机罩电缆固定。
    如图6所示，将红色线（此）穿过先前在支架（5）上钻的孔，布置到发动机保险丝和继电器模块（F152/3 ）上。

    在之前的支架（5）孔中插入照明式梅赛德斯三叉星徽线束（2）的垫圈（2.2）。确保垫圈（2.2）正确安放。

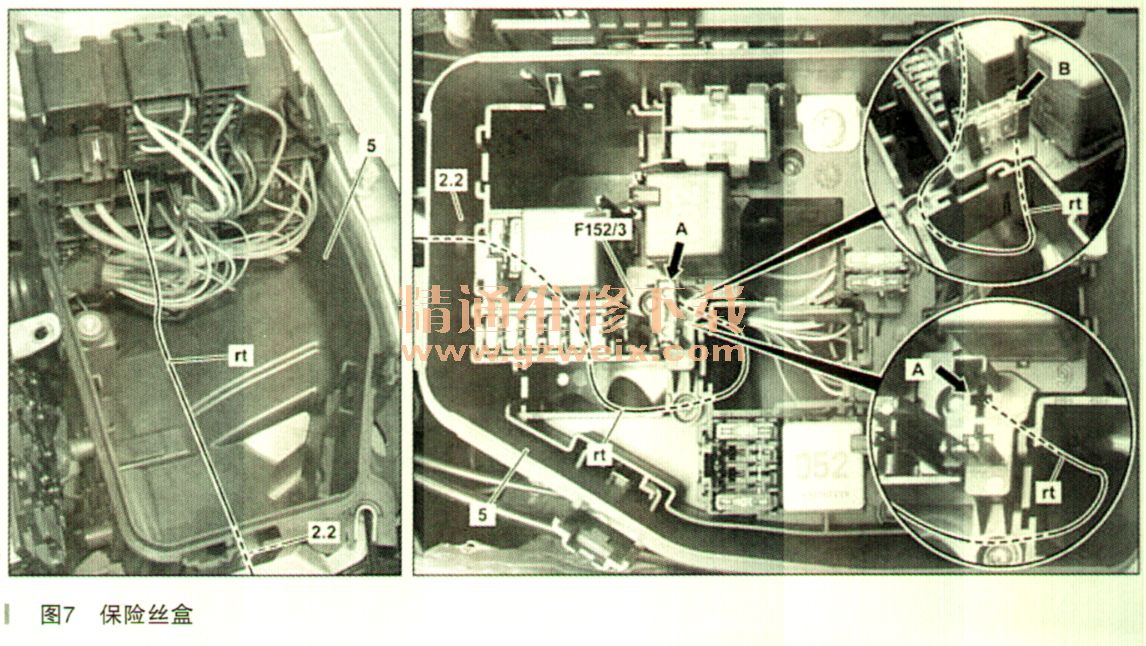

    如图7所示，将红线（rt）从下方安装到各保险丝架的自由接触腔（箭头A所示）中。

    将发动机舱保险丝和继电器模块（ F152/3 ）插入支架（幼。注意要正确安放垫圈（2.2）以及正确布置红色线（找）。
    将额定值为5A的保险丝插入插槽（箭头B所示）。
    7．安装发动机舱保险丝和继电器模块。
    8．将发动机舱预熔保险丝盒安装到发动机舱保险丝和继电器模块上。
    9．安装空气滤清器外壳。
    10．检验所有部件安装是否到位，执行功能测试。点火时，照明式梅赛德斯三叉星徽（1）开启。以上就是加装的所有步骤。如有不妥之处，欢迎各位汽车界大师批评指正。
