(14)拆卸曲轴传动带轮。
①用SST固定曲轴传动带轮并拧松传动带轮固定螺栓，如图1-188所示。

②用传动带轮固定螺栓和SST，拆下曲轴传动带轮，如图1-189所示。

 (15)拆卸2号油底壳。

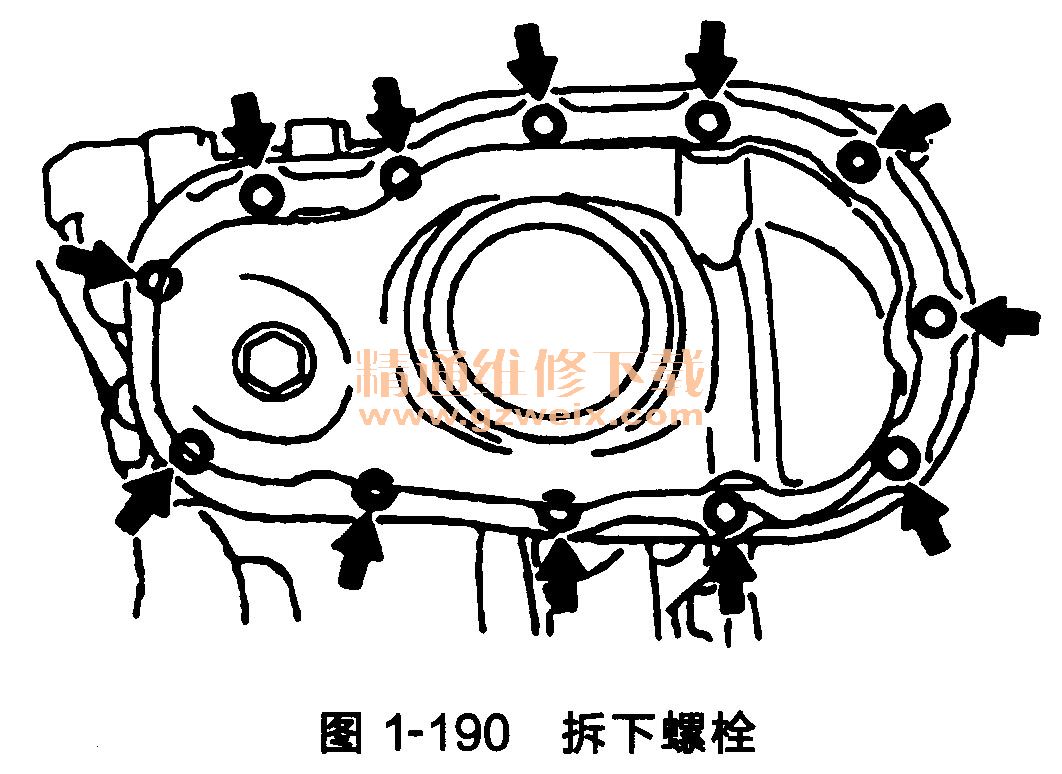

    ①拆下10个螺栓和2个螺母，如图1-190所示。

    ②将SST的刃片插人油底壳和2号油底壳之间，切开涂抹的密封胶并拆下2号油底壳如图1-191所示。

(16)拆下2个螺母，然后拆下滤油网和衬垫，如图1-192所示。

(17)拆卸油底壳。
①拆下4个外壳螺栓，如图1-193所示。

②拆下飞轮壳底罩。
③拆下17个螺栓和2个螺母，如图1-194所示。

④使用螺丝刀，通过撬动油底壳和汽缸体之间的部位，拆下油底壳，如图1-195所示。

    ⑤从油泵上拆下O形圈。
    (18)拆卸空气滤清器总成。
    (19)拆卸节气门体支架。
    (20)拆卸挡油板。
    (21)拆卸稳压罐1号撑条。
    (22)拆卸稳压罐2号撑条。
    (23)拆卸进气稳压罐。
    (24)拆卸点火线圈总成。
    (25)拆卸凸轮轴正时机油控制阀总成。
    (26)拆卸VVT传感器。
    (27)拆卸进水口。
    (28)拆卸汽缸盖罩。
    (29)拆卸左侧汽缸盖罩。
    (30)拆卸正时链条或正时传动带盖。
