丰田酷路泽发动机(IGR-FE型)正时链条安装方法
来源:本站整理  作者:佚名  2013-04-07 16:27:42

(1)安装链条张紧器导板。
(2)安装1号链条张紧器总成。

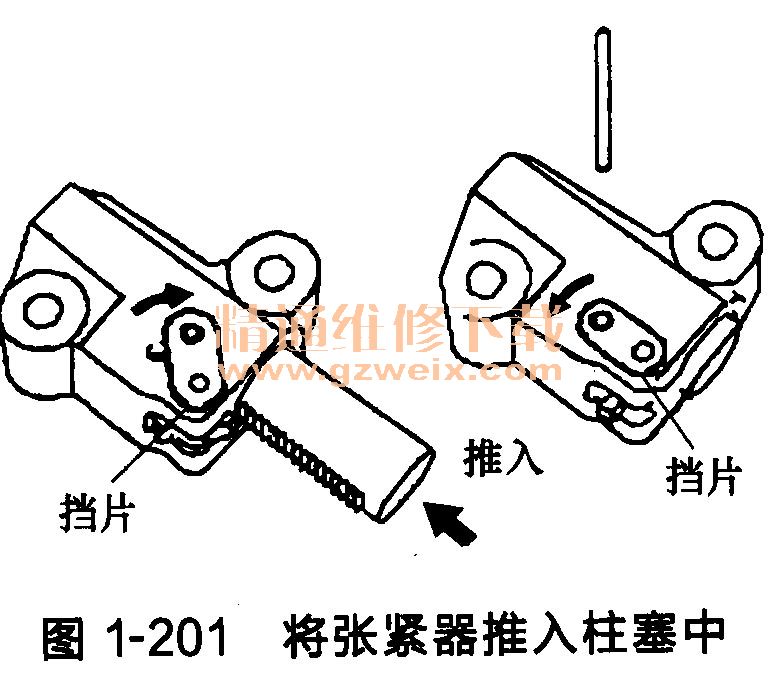

①如图1-201所示,顺时针转动张紧器挡片时,将张紧器推入柱塞中。

②当逆时针转动张紧器挡片时,将价35mm的杆插人挡片和张紧器孔,以固定挡片。
③用2个螺栓安装链条张紧器。
(3)安装链条。
①将1号汽缸设置到上止点位置。

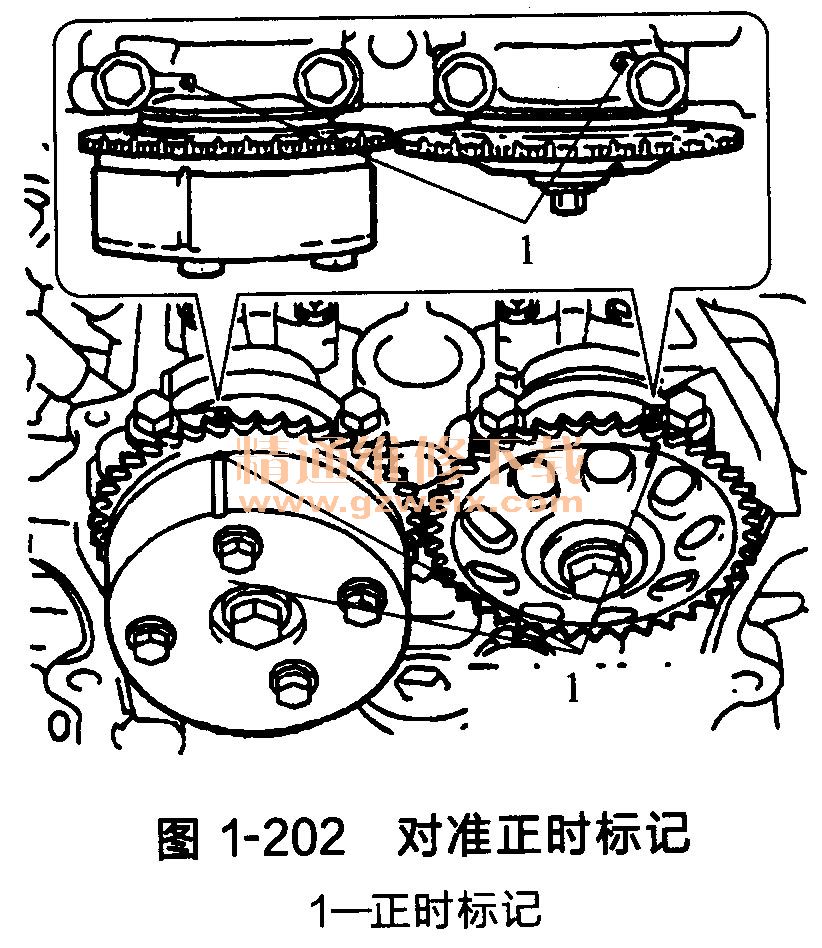

a.对准凸轮轴正时齿轮和轴承盖的正时标记,如图1-202所示。

b.使用曲轴传动带轮固定螺栓,转动曲轴使曲轴定位键对准汽缸体正时线,如图1-203所示。

②将黄色链条标记对准曲轴正时链条的正时标记。

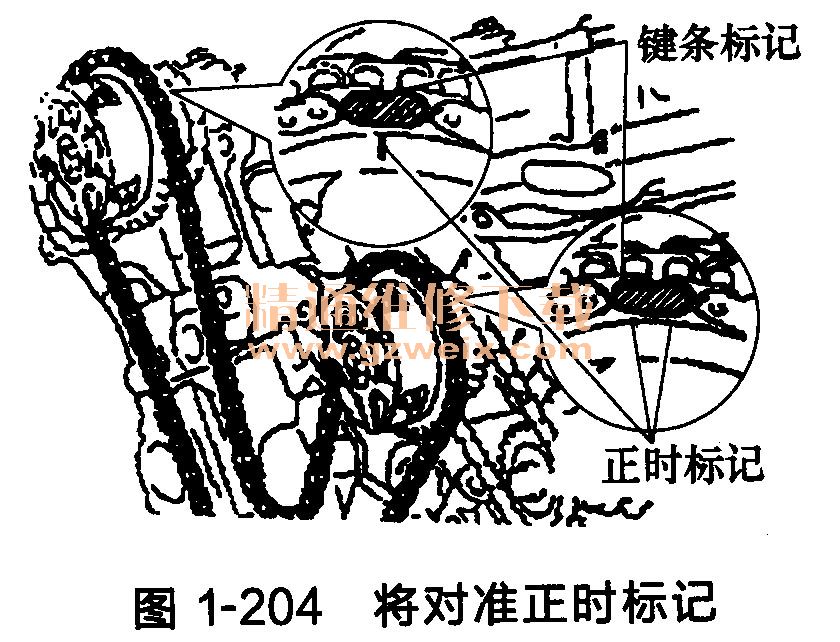

③将橙色链条标记对准凸轮轴正时齿轮的正时标记,并安装链条,如图1-204所示。

(4)安装2个2号链条减振器。
(5)安装1号惰轮轴。
①在1号惰轮轴的旋转表面上涂抹一薄层发动机机油。
②使:号情轮轴的锁销对准汽缸体的锁销槽的同时,暂时安装1号惰轮和2号惰轮。
注意:正确定位惰轮轴。
③用10mm六角扳手紧固2号惰轮轴,如图1-205所示。

④从链条张紧器上拆下杆。
(6)安装正时齿轮箱或正时链条箱油封。
(7)安装正时链条或正时传动带盖。
①清除所有旧密封胶(FIPG)涂料。

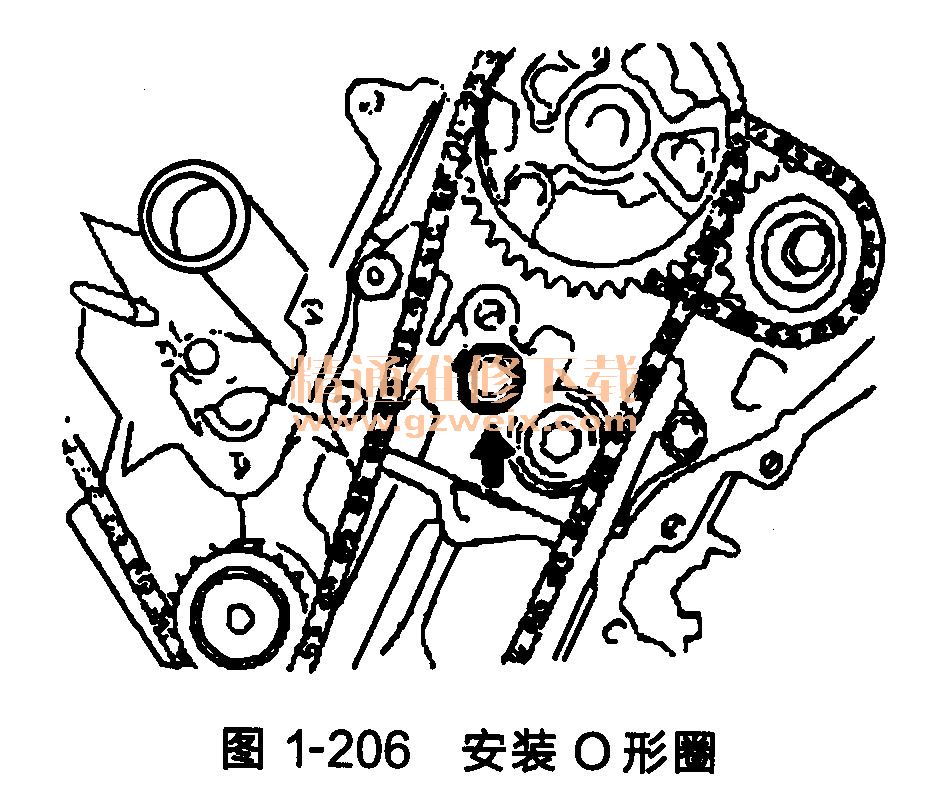

②如图1-206所示,将一个新的O形圈安装到汽缸盖B2上。

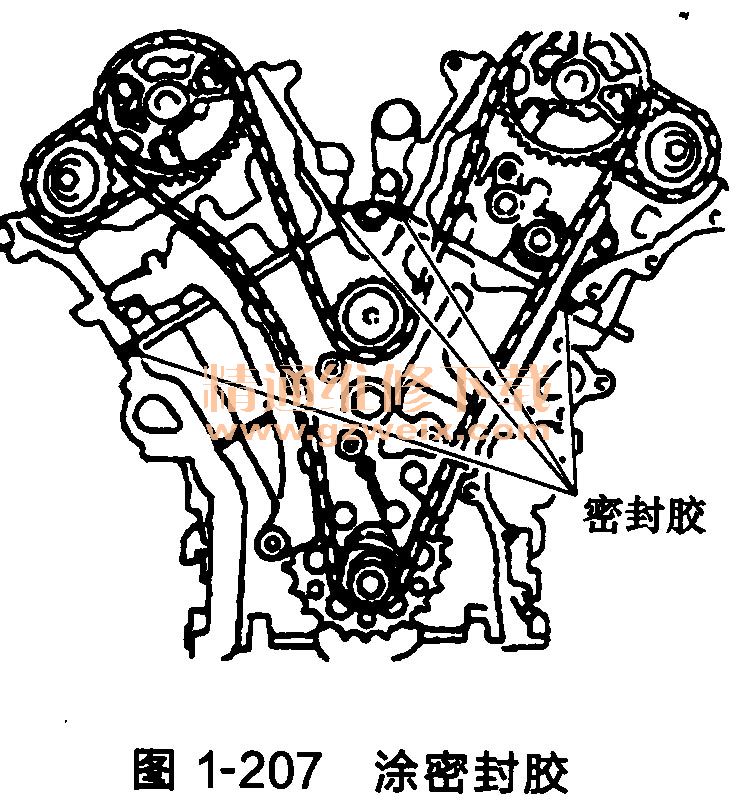

③在如图1-207所示的4个部位上涂抹一条连续的密封胶(直径3~4mm)。

[1] [2]  下一页
