④在安装链条盖前，保持如图1-208所示的汽缸体和汽缸盖之间的密封表面没有机油。

    ⑤如图1-209所示，在正时链条盖上涂抹一条连续的密封胶（直径3～4mm）。

    注意：涂抹密封胶后3min内安装正时链条盖，必须在安装的15min内紧固正时链条盖的螺栓和螺母，否则，必须清除密封胶并重新涂抹。
    切勿在图1-209中所示的A部位涂抹密封胶。
    ⑥将油泵主动转子的键槽与曲轴正时齿轮的矩形部件对准，并将正时链条盖滑动到位，如图1-210所示。

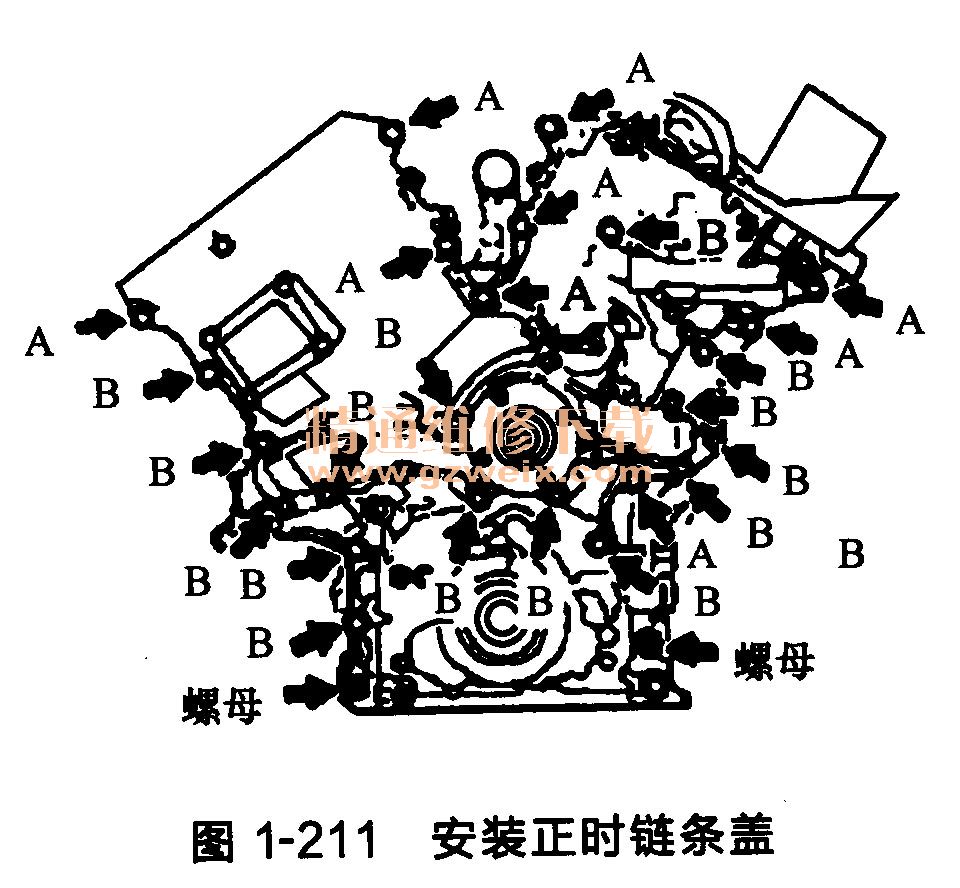

    ⑦用24个螺栓和2个螺母安装正时链条盖，分几个步骤均匀地紧固螺栓和螺母，如1-211所示。

    (8)安装左侧汽缸盖罩。
    (9)安装右侧汽缸盖罩。
    (10)安装进水口。
    (11)安装VVT传感器。
    (12)安装凸轮轴正时机油控制阀总成。
    (13)安装点火线圈总成。
    (14)安装进气稳压罐。
(15)安装稳压罐2号撑条。
 (16)安装稳压罐1号撑条。
(17)安装挡油板。
(18)安装节气门体支架。
(19)安装空气滤清器总成。
(20)安装油底壳。
①清除所有旧密封胶（FIPG）涂料。
注意：切勿将机油滴在汽缸体、后油封和油底壳的接触表面。
②将新O形圈安装在油泵上。
