丰田汉兰达发动机正时链条拆卸方法
来源:本站整理  作者:佚名  2013-04-07 16:31:21

丰田汉兰达发动机(2GR-FR型)正时链条部件

  发动机正时链条部件如图1-212所示。

    (1)拆卸正时链条盖。

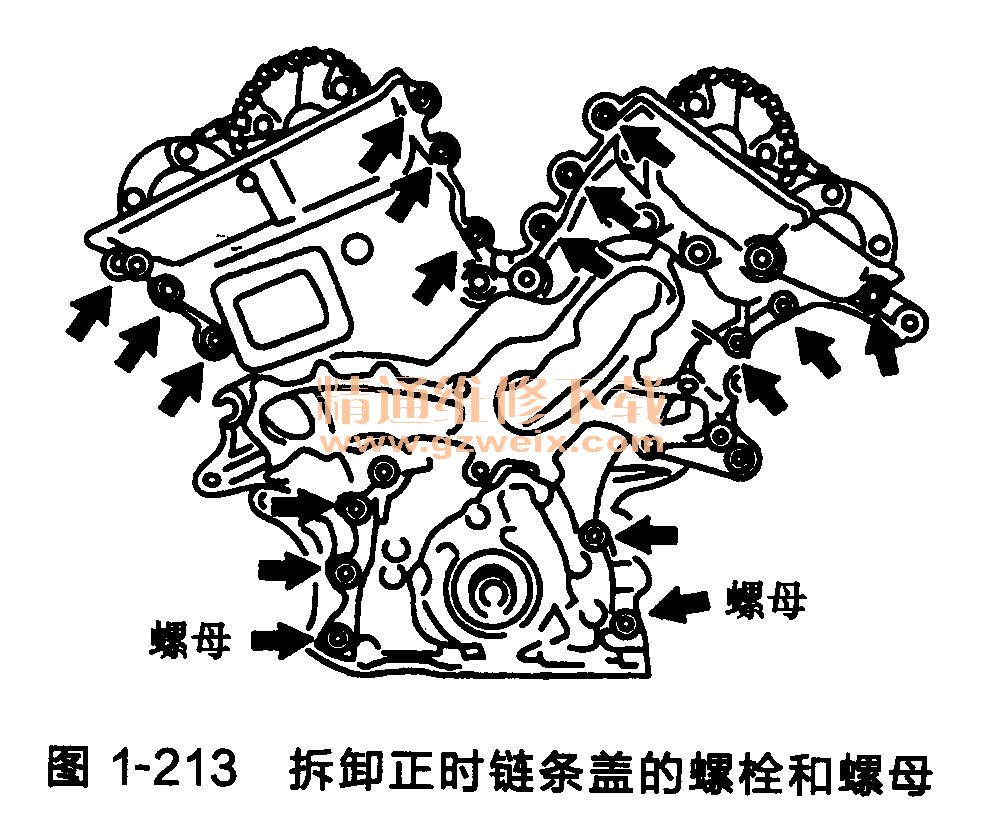

    ①拆卸正时链条盖的螺栓和螺母,如图1-213所示。

    ②在螺钉旋具头部缠上胶带,撬动正时链条盖与汽缸盖之间的部位,拆卸正时链条盖,如图的1-214所示。

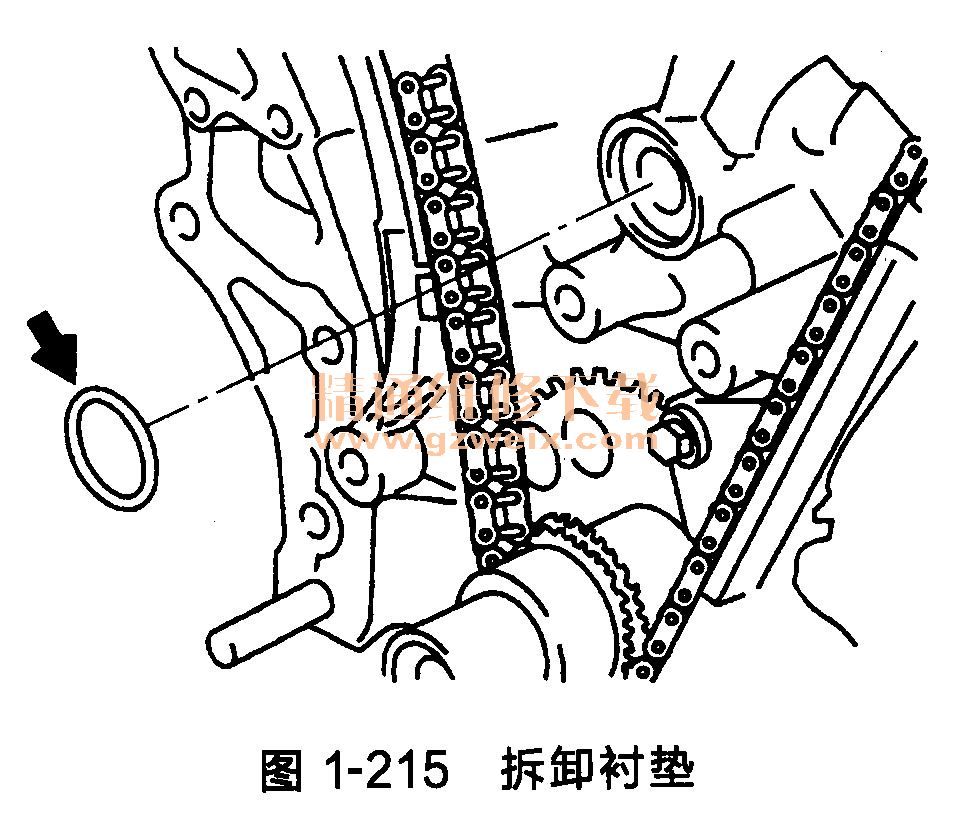

    ③拆卸正时链条盖板和正时链条盖板衬垫,如图1-215所示。

    (2)拆卸正时链条箱油封。
    在螺钉旋具头部缠上胶带,撬出正时链条箱油封,如图1-216所示。

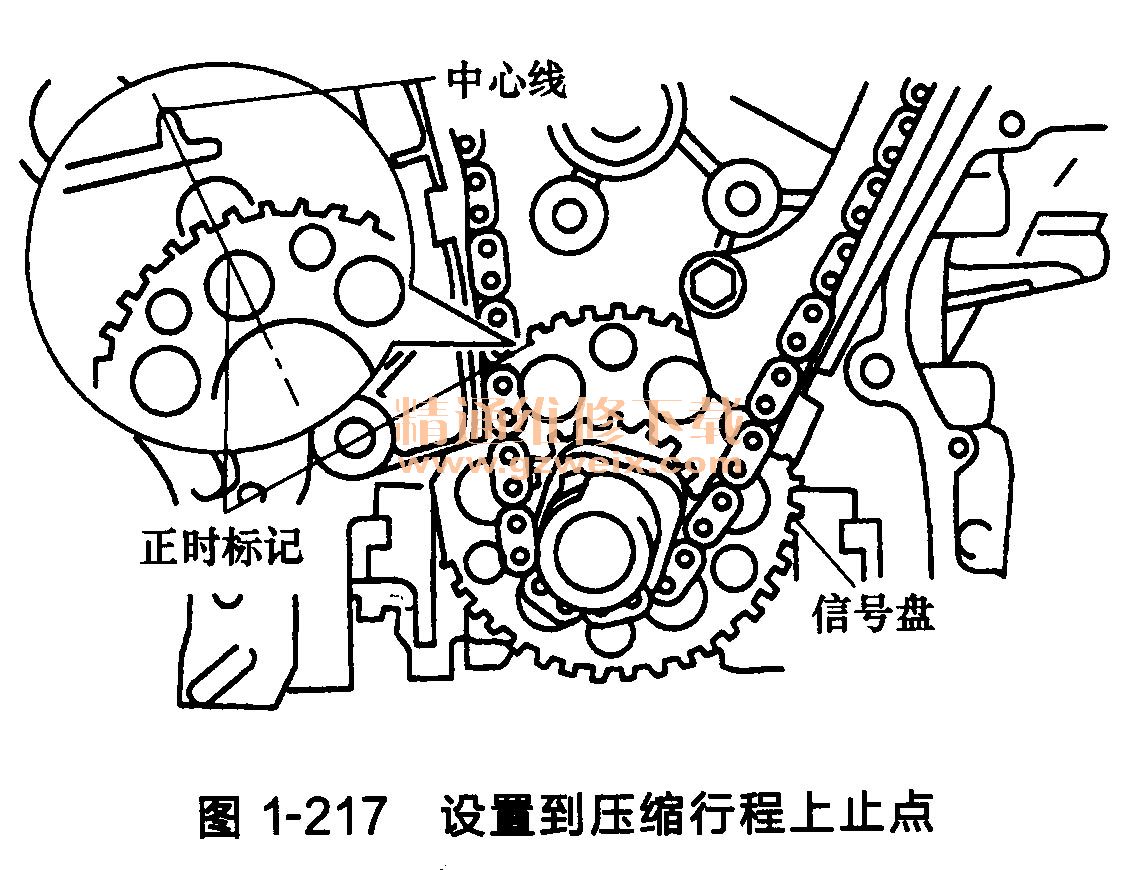

    (3)把1缸设置到压缩行程上止点位置,如图1-217所示。

    ①把曲轴转角信号盘上的正时标记的位置设置到右侧缸体孔中心线上。

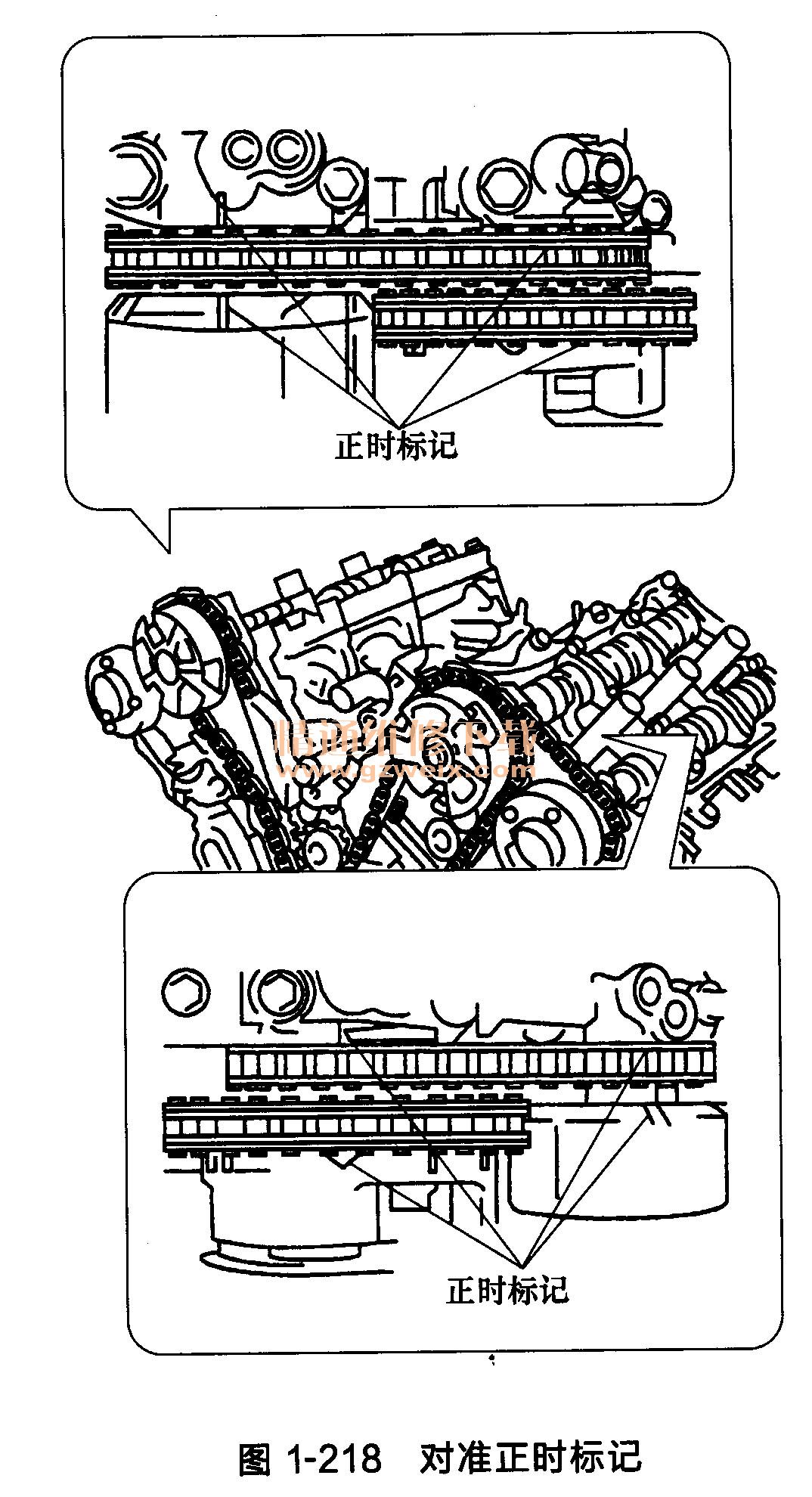

②检查并确认凸轮轴正时齿轮的正时标记对准轴承盖上的正时标记,如图1-218所示,如果没有对准,则将曲轴转动1周,对准正时标记。

(4)拆卸1号正时链条张紧器总成。
①向上移动挡片,松开锁止,将柱塞推人张紧器,如图1-219所示。

[1] [2]  下一页
