1.发动机正时链正时对正

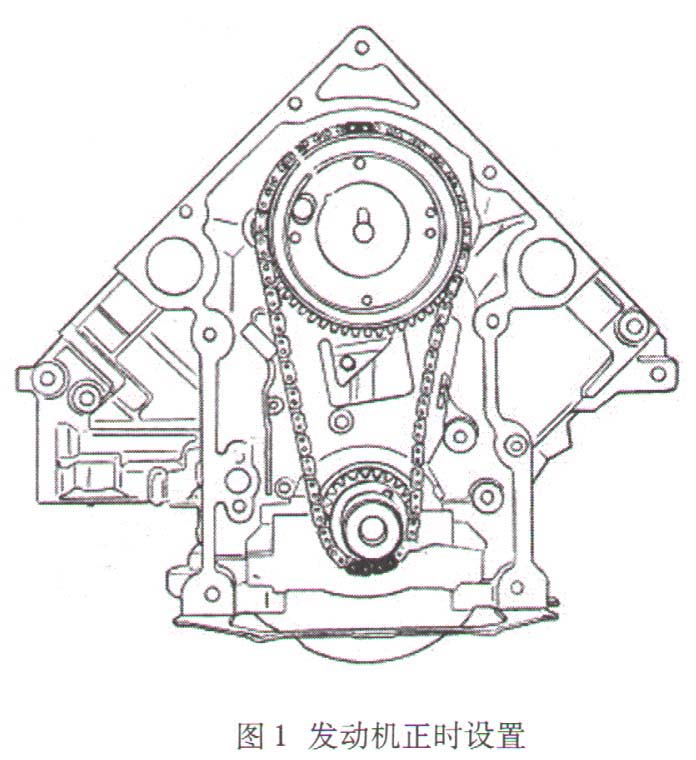

凸轮链轮中的凸轮轴销和槽必须在12 00 2 0曲轴键槽必须在2 : 00 3。曲轴链轮必须安装,以保证点或者油漆标志在6:00,如图1所示。
2.正时链单元拆卸
2)排放冷却系统。
3)拆下正时链盖。
4)重新安装减振器螺栓并用手指拧紧。用适当的套管和扳杆转动曲轴,将正时链轮和键槽对准。凸轮链轮中的凸轮轴销和槽必须在12: 00,曲轴键槽必须在2:00。曲轴链轮必须安装,以保证点或者油漆标志在6:00,如图1所示。
5)卸下机油泵。
6)缩回张紧器推力瓦直到推力瓦的孔与悬臂上的孔对直。

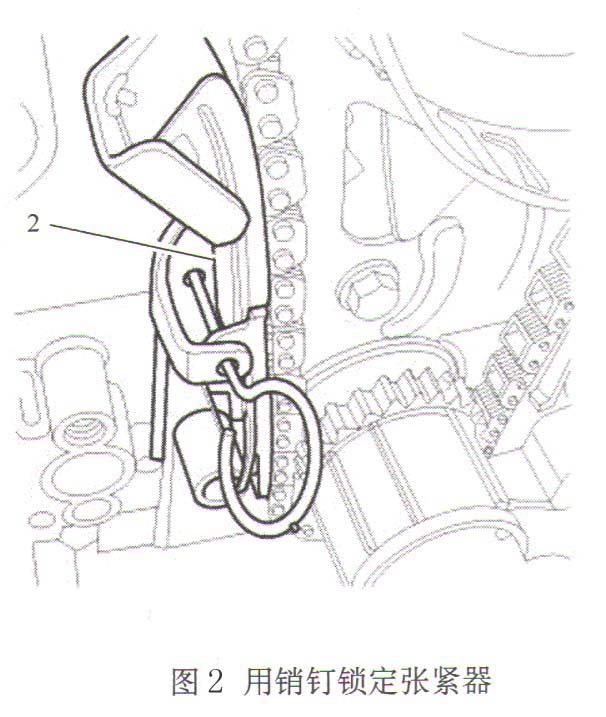

7)将适当的销钉2滑入孔内,如图2所示。
8)拆卸凸轮轴链轮安装螺栓,拆卸正时链条以及曲轴和凸轮轴链轮。
9)如果要更换张紧器总成,拆卸张紧器与缸盖相连的螺栓,拆卸张紧器总成。
3.正时链单元安装步骤
1)如果更换张紧器总成,安装张紧器和固定螺栓。拧紧螺栓至28N·m。

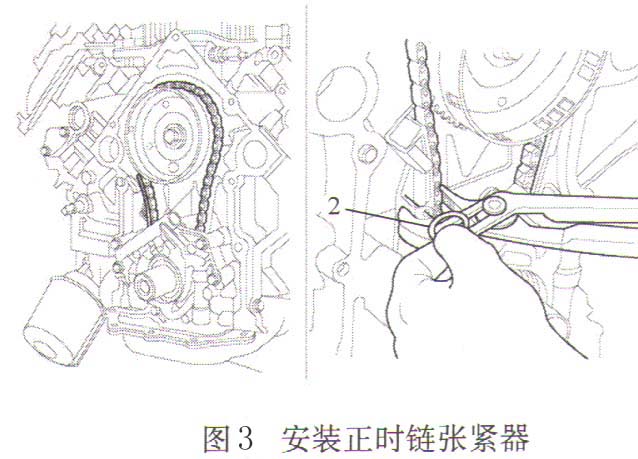

2)必要时缩回张紧器2,如图3所示。
注意:安装正时链时,必须将唯一的电镀链节与凸轮轴链轮上的标记点或油漆标记对齐。曲轴链轮与两个电镀正时链节之间的点或油漆标记对齐。凸轮链轮中的凸轮轴销和槽必须在12:00。曲轴键槽必须在2 : 00。曲轴链轮必须安装,以保证点或者油漆标志在6:00。
3)将凸轮轴链轮和曲轴链轮放在工作台上,使正时标记位于通过凸轮轴和曲轴孔的虚中心线上。
4)将正时链绕在两个链轮上。
5)提起链轮和链条,使链轮的位置紧靠链条。
6)将两个链轮均匀地滑到各自的轴上,并检查正时标记是否对准。
7)安装凸轮轴螺栓。紧固螺栓至122N·m。
8)卸下张紧器销。再次,检查正时标记是否对准。
9)安装机油泵。
10)安装油底壳和取油管。
11)安装正时链盖罩。
12)重新注入发动机机油。
13)加注冷却系统。
15)起动发动机并检查有无机油和冷却液泄漏。
