(12)安装前上盖和后上盖，如图3-49所示。

    (13)安装曲轴传动带轮。
    (14)顺时针方向转动曲轴传动带轮约6圈，以便将正时传动带定位在传动带轮上。

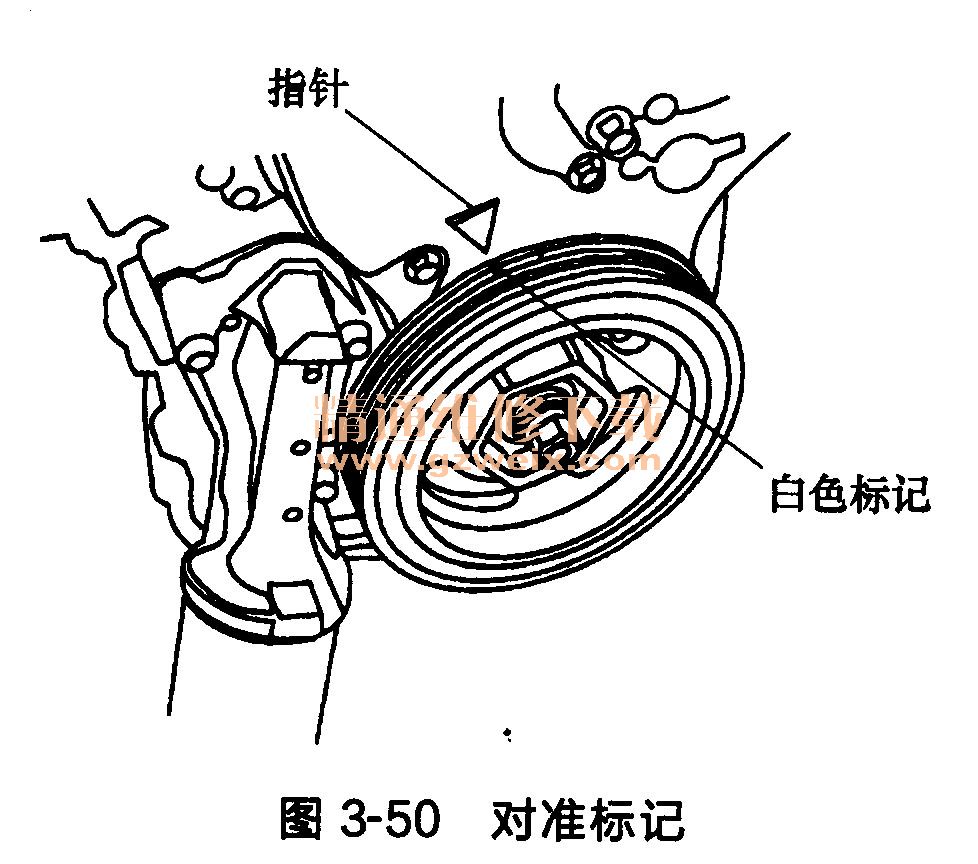

    (15)转动曲轴传动带轮，使其白色标记与指针对准，如图3-50所示。

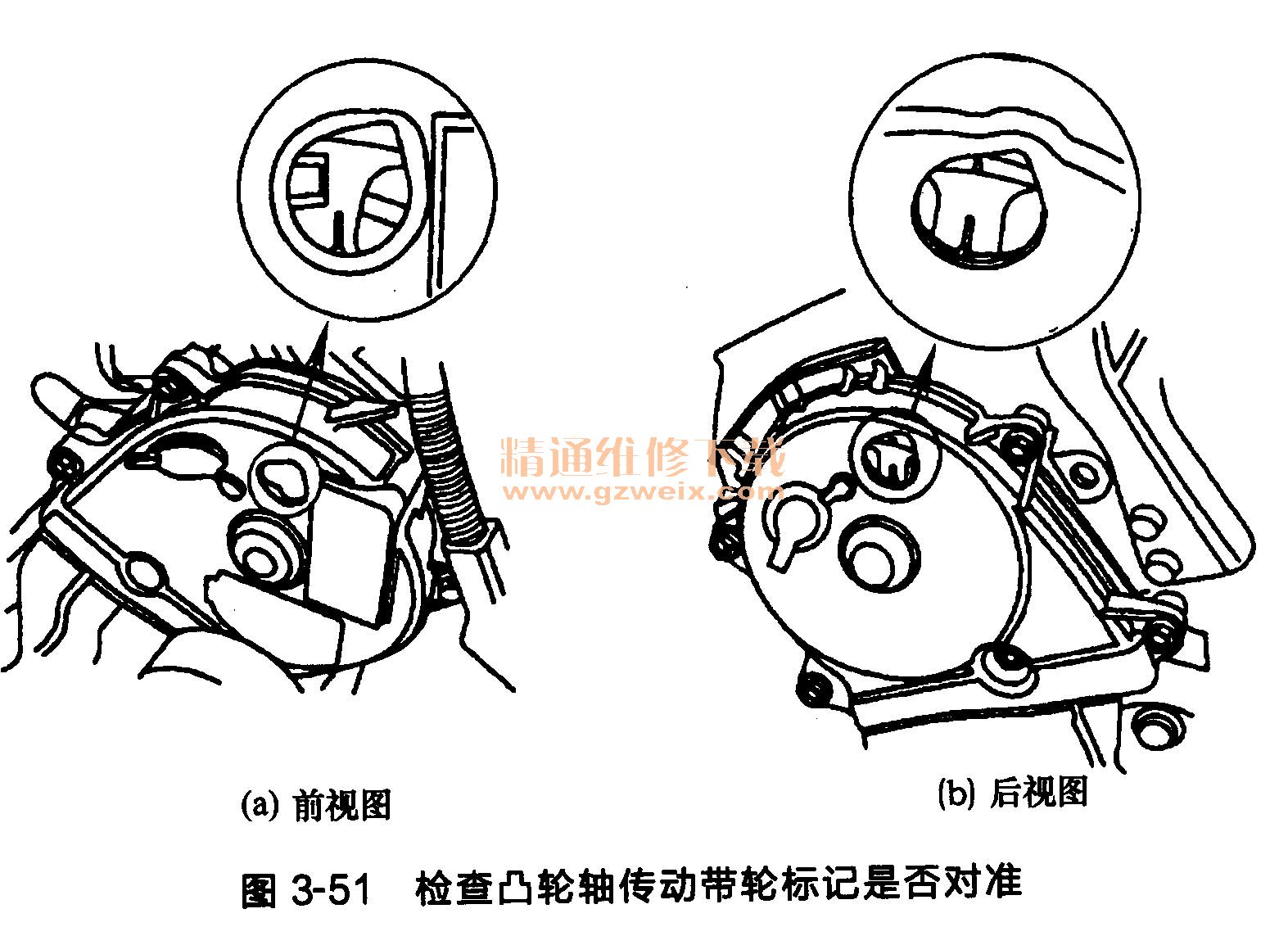

(16)检查凸轮轴传动带轮标记是否对准，如图3-51所示。

    注意：如果标记未对准，那么转动曲轴360°，重新检查凸轮轴传动带轮标记是否对准。

①如果凸轮轴传动带轮标记在TDC位置，那么转至步骤（17）。
②如果凸轮轴传动带轮标记不在TDC位置，则应拆下正时传动带并重复步骤(2)-(6)。
(17)安装发动机侧支座托架上半部分，然后按如图3-52所示拧紧安装螺栓。

(18)安装搭铁电缆2。
(19)安装自动张紧器。

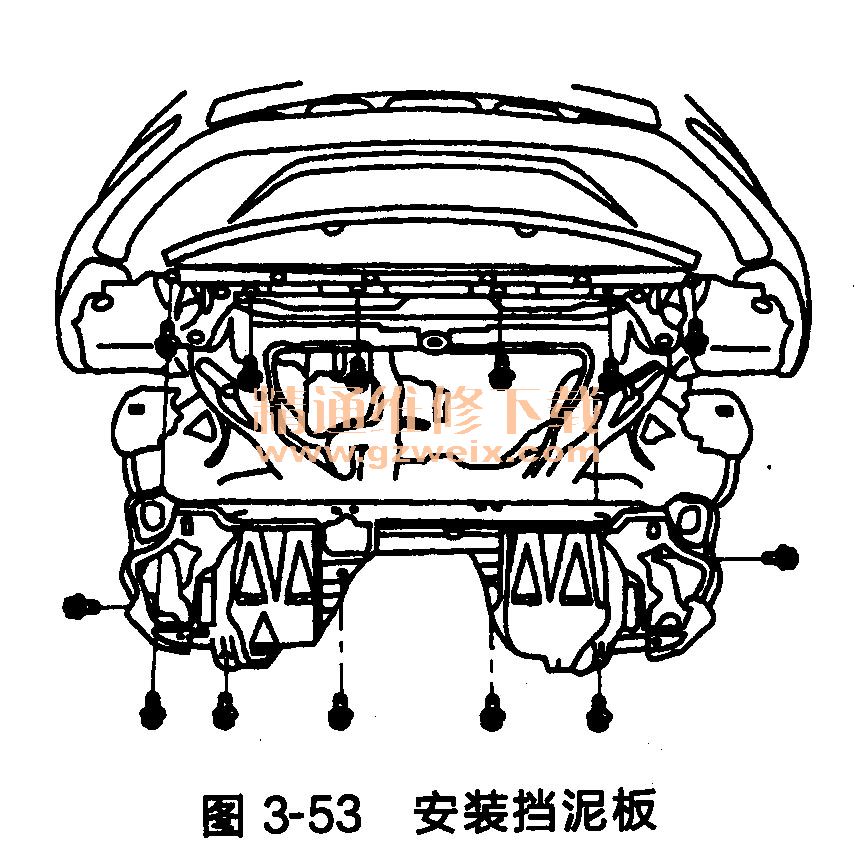

(20)安装挡泥板，如图3-53所示。

(21)安装右前轮。
(22)执行曲轴位置模式清除／曲轴位置模式学习程序。
