一辆2016年东风标致2008。该车小微事故维修后发现仪表上显示安全气囊故障。
故障诊断:此车是事故维修车辆,了解了事故情况后得知,只是右前叶子板有轻微剐伤,安全气囊并未弹出,安全带装置也并未引爆,从事故上分析,应该和本次故障无关联。

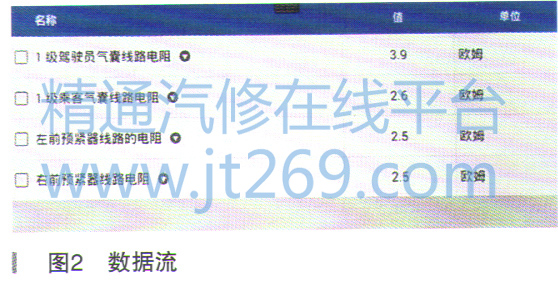

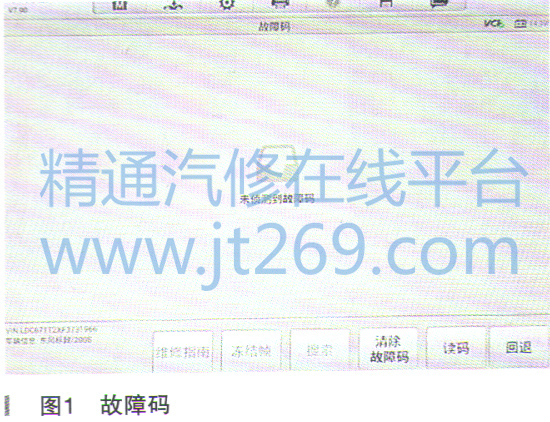

用诊断仪进入安全气囊读取故障码,发现安全气囊系统并无故障码,如图1所示,读取相关
数据流也未发现异常,如图2所示。系统无故障码,但是车辆仪表却显示系统有故障。怀疑是诊断设备软件原因导致无法读取故障码。又更换了不同品牌型号诊断仪,均显示无故障码。说明系统的确有故障,怀疑其他系统故障导致气囊故障。特别是仪表系统损坏导致误报,故又将各系统扫描一遍,但遗憾的是各系统均无故障码。技师感觉无从下手,所以请求支援。
故障原因分析:
(1)安全气囊系统的确存在故障,但由于设备原因无法读取到故障码。
(2)系统有故障,但系统自检也无法检出故障码,于是给仪表发送了一个有故障的信息,所以仪表显示有故障。
(3)气囊系统正常也未向仪表传送系统有故障,但是仪表自身有故障导致错误报警。
首先第一个原因。因为试过多种设备均显示无故障,排除了设备原因。
第二个原因排除方法也比较简单。我叫技师拔除了主气囊插头。正常情况下,安全气囊系统里故障码应该有驾驶员气囊短路或断路故障。但是此车依旧显示无故障码,系统正常。思路一下明朗许多。基本确定为
ECU损坏。

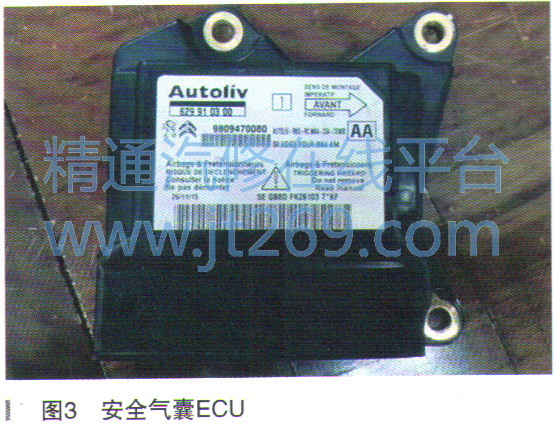

更换全新安全气囊
ECU(如图3所示)后,系统正常,仪表指示灯熄灭。
