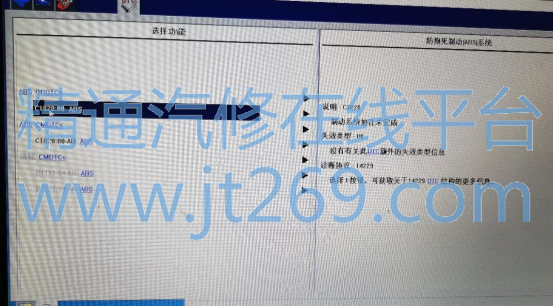

故障现象: 仪表提示提示驻车系统故障,请立即维修。技师检查判断是 ABS 模块的问题,更换 ABS 模块对 ABS模块做了可编程模块安装,仪表上的 ABS 灯常亮,故障码是C 1020 制动系统加注未完成。踩刹车发现踏板行程很大,判断是系统空气没有排干净,用 IDS 电脑对 ABS 系统操作,排除空气 ABS 灯熄灭。

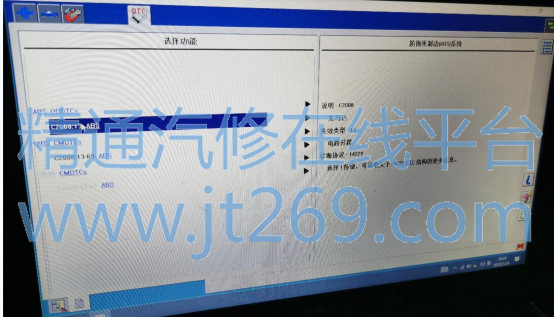

试车车辆行驶几 KM 后,仪表还是提示驻车系统故障,请立即维修,电脑检测故障码: C2008 左马达开路:
根据故障码含义,分析造成的故障原因:
1. 线路接触不良,电阻大于实际值。
2. 左后电子手刹电机或者分泵故障。
首先检查线路,将
ABS 模块插头和左后电机插头拔下,测量电机两根线的电阻 1 欧姆左右正常,检查 3 个插头的针脚张力,有一些比较大,对插头母针脚塞铜丝增加张力,试车故障依旧。
检查左后电机电阻 1.3 欧姆,对比右侧也是一样的,检查左后分泵,用工具旋转没有卡滞或者打滑的情况。(之前维修中有遇到打滑,报电机不能达到指令位置的故障码)。
ABS 模块刚刚更换的,可以排除,因电机的线路很粗能承受的电流比较大,考虑用测电阻的方式不能正确判断线路问题。
利用带电测量电压的方式测试,车辆通电测量左右两侧电机电压不工作时是 3.87V,左右基本一致。又动作开关测量电压,发现电机工作是电压都有 12V,也没有发现问题。为了验证是不是线路故障,在
ABS 模块处又将左右电机的位置互换,试车 20KM 故障又不出现了,装复试车故障还是会再现,至此故障就比较复杂了。
第二天继续检查,判断还是线路的问题,准备从

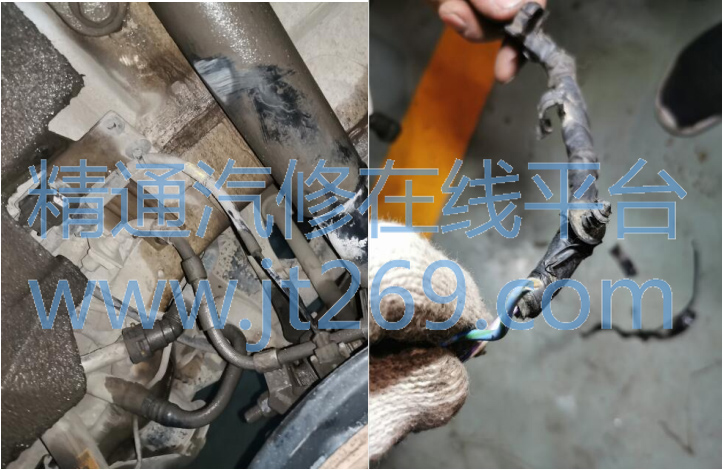

ABS 模块飞线到左后手刹电机,在处理的过程中,将左后电机处哪里的那根短线拆下来,外观看不出问题,想想这里的线路会随着车轮的跳动反复动作,时间久了里面可能会疲劳断裂,于是将表面的胶布拆下,用力拉线束发现有一根线路被拉断了,看断裂处有一半的铜线已经腐蚀断裂了,至此故障点终于找到了。如图:
