日产骏逸1.8L /2. 0L(MR18DE/MR20DE型)发动机正时链条的拆卸
来源:本站整理  作者:佚名  2013-04-18 12:09:41

 (1)拆卸进气歧管和摇臂盖
(2)将1号缸置于压缩行程上止点。

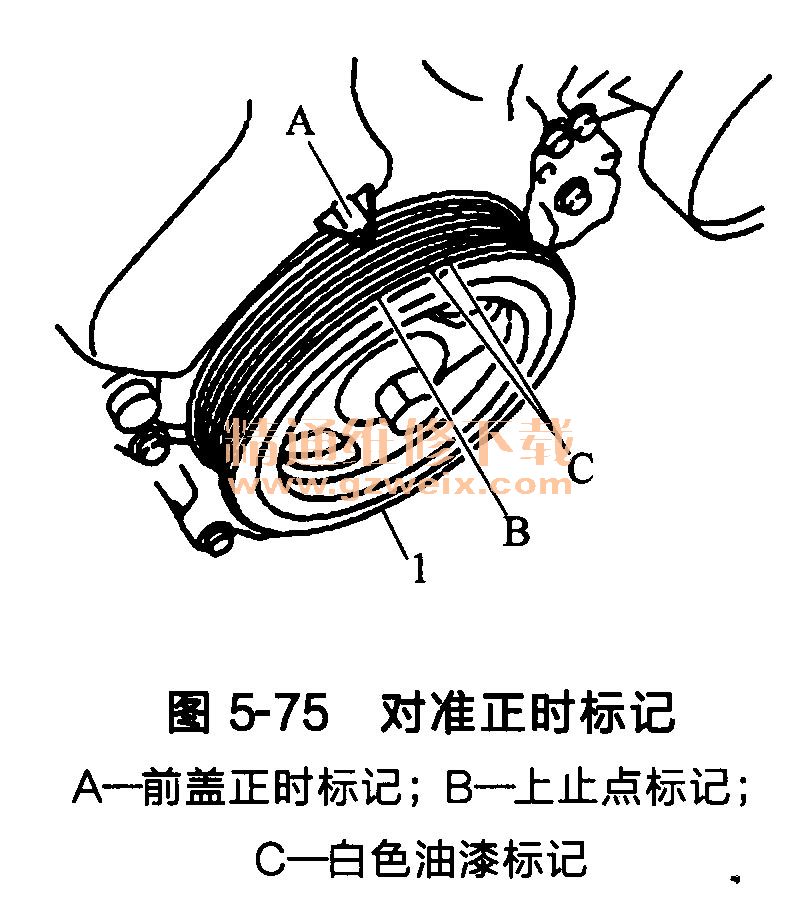

①顺时针旋转曲轴传动带轮1,把上止点标记B(没有油漆标记)对准前盖的正时标记A,如图5-75所示。


②确认1号缸的凸轮前端位于如图5-76所示位置。

    (3)拆卸曲轴传动带轮。

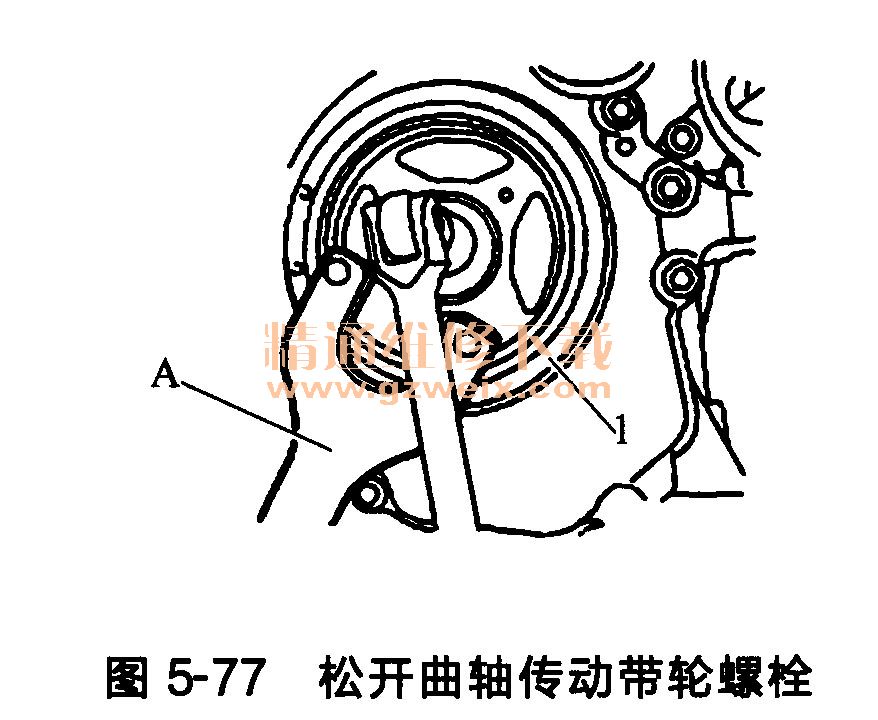

    ①用传动带轮固定器A(通用维修工具)固定曲轴传动带轮1,松开曲轴传动带轮螺
栓,将螺栓基座面放在距离原始位置10mm的地方,如图5-77所示。

    注意:切勿拆下曲轴传动带轮螺栓,因为它还将用于支撑传动带轮的拔具。
    ②在曲轴传动带1的M6螺纹孔内安装传动带轮拔具A,然后拆下曲轴传动带轮,如图5-78所示。

 (4)拆下油底壳(下)。
注:如果没有拆下曲轴链轮和机油泵驱动部件,则不需要该步骤。
(5)拆下进气门正时控制电磁阀。
(6)拆下驱动传动带自动张紧器。
(7)拆下前盖。
①按如图5-79所示序号的相反顺序松开装配螺栓。

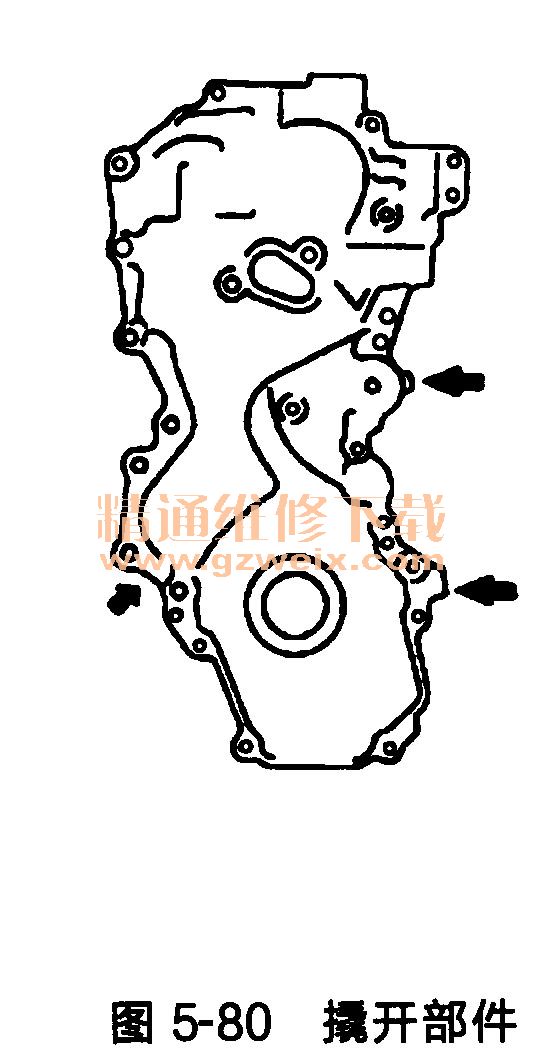

②撬开如图5-80所示的位置“←”,切下密封胶,然后取下前盖。

(8)从前盖上拆下前油封件。

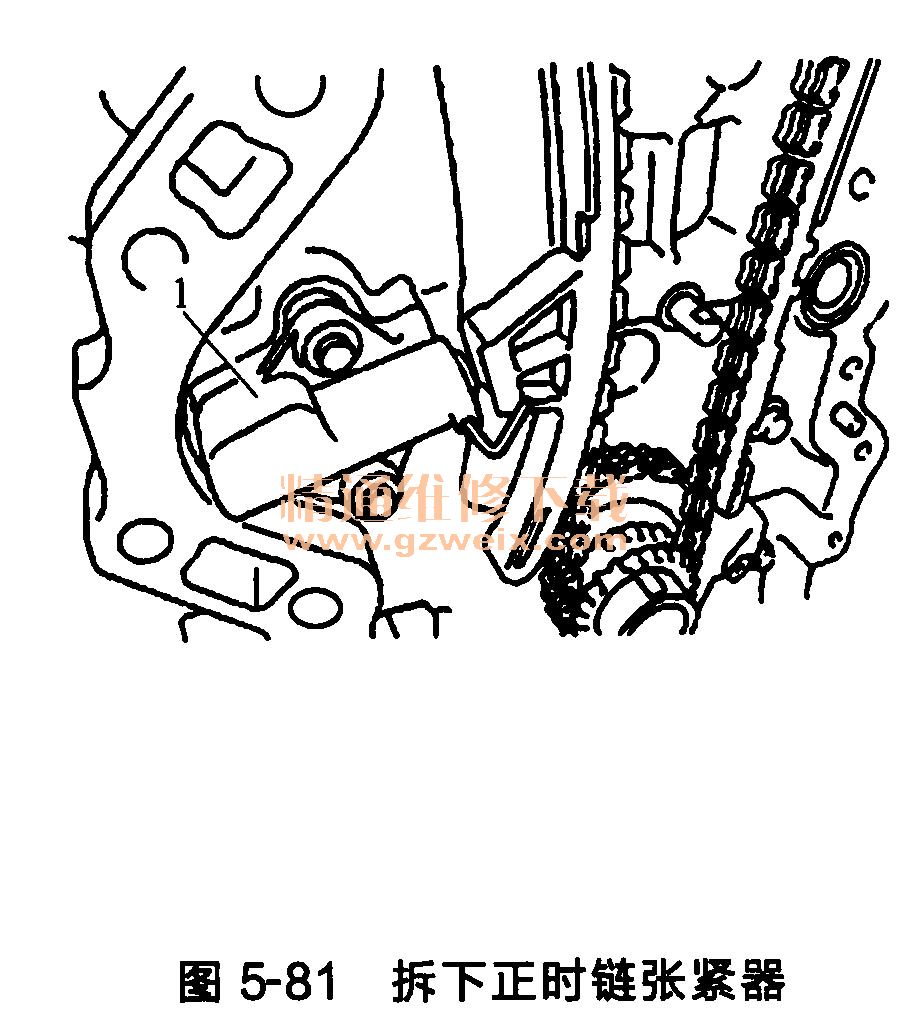

(9)拆下正时链张紧器1,如图5-81所示。

(10)拆下正时链条松弛导杆2、正时链条的张紧导杆3和正时链条1,如图5-82所示。

(11)拆下曲轴链轮和机油泵驱动部件,如图5-83所示。

(12)如果需要,则从前盖上拆下正时链条张紧导杆(前盖侧)。
