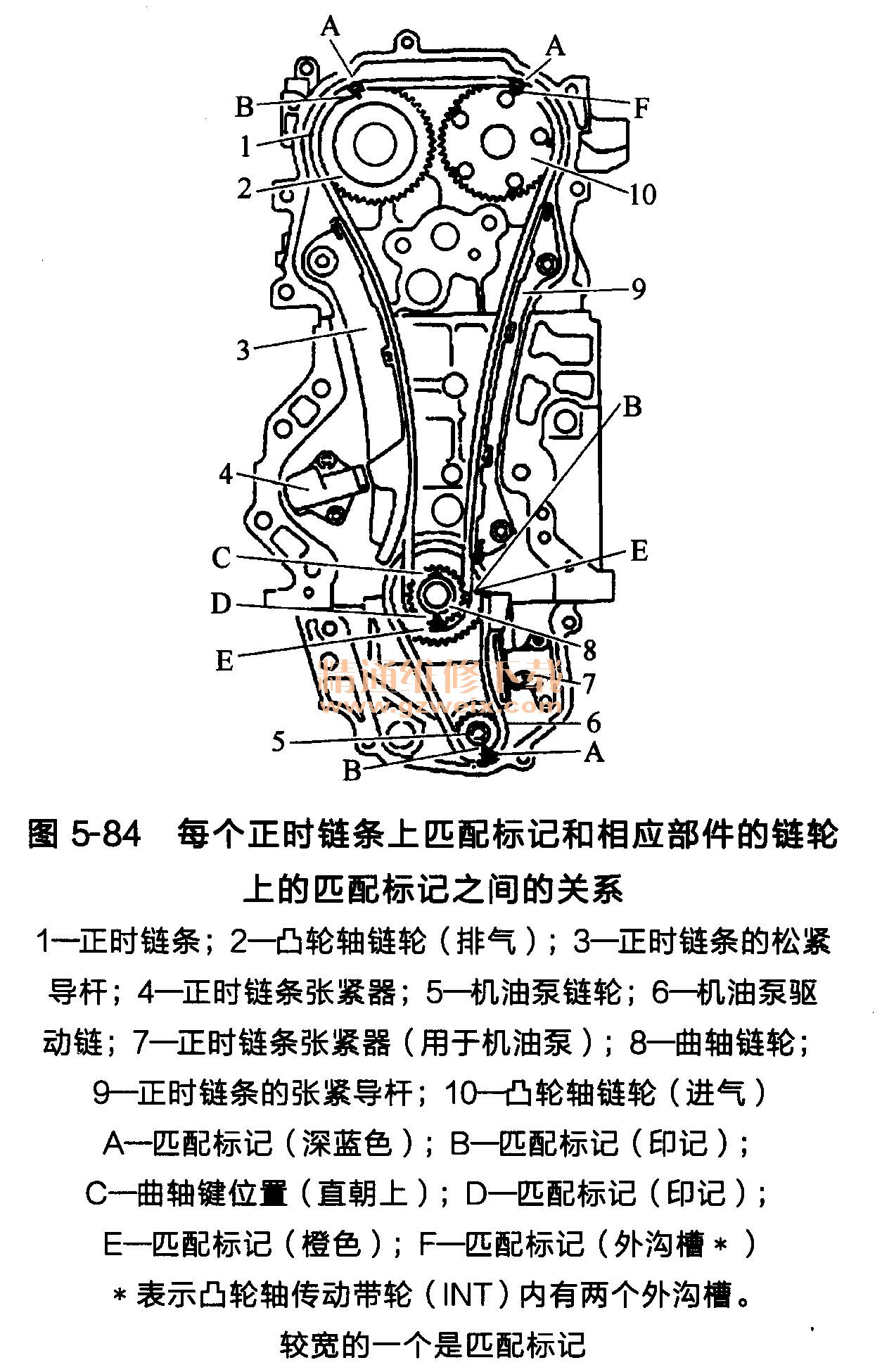

每个正时链条上的匹配标记和相应部件的链轮上的匹配标记之间的关系,如图5-84所示。
(1)确认曲轴键笔直朝上。
(2)如果拆下了正时链条张紧导杆(前盖侧),则将其安装到前盖上。
(3)安装曲轴链轮和机油泵驱动部件。

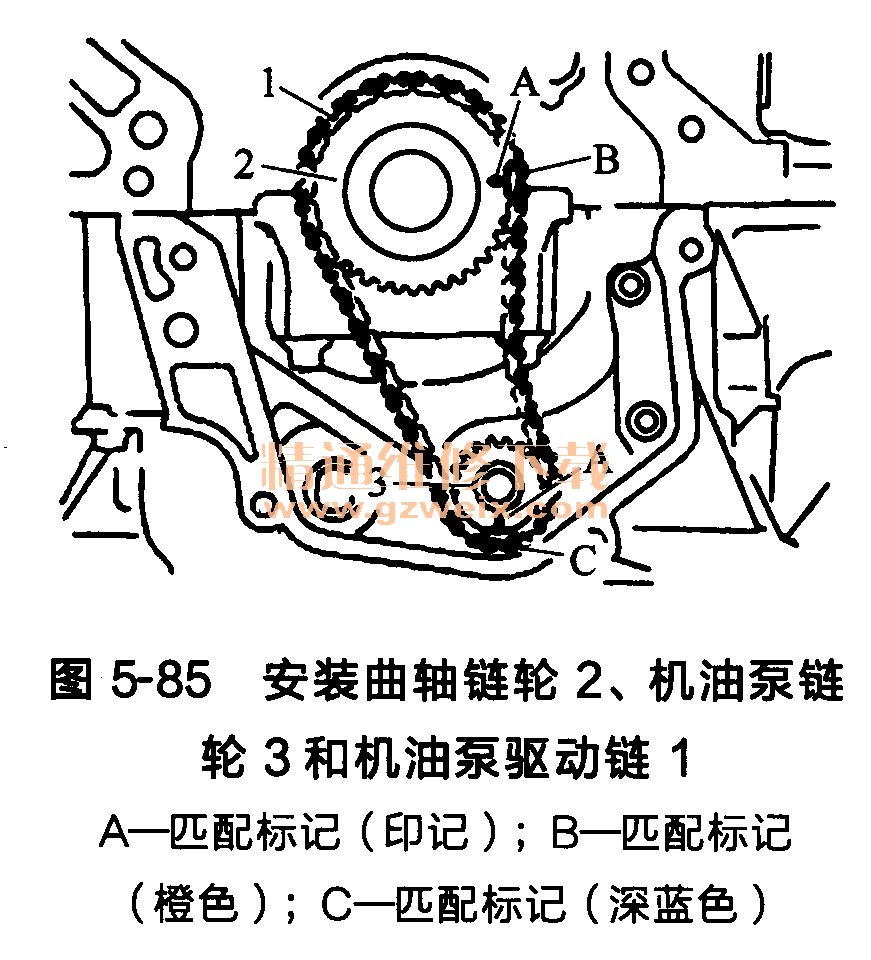

①安装曲轴链轮2、机油泵链轮3和机油泵驱动链1,如图5-85所示。
a.安装时,对齐每个链轮和机油泵驱动链条的匹配标记。
b.如果这些匹配标记没有对齐,则轻微转动机油泵轴以校正位置。
注意:安装机油泵驱动链条后,应拧紧机油泵螺栓,如图5-86和图5-87所示。
②握住机油泵轴的WAFA部分,然后拧紧机油泵链轮螺栓。
注意:
a.用WAF部分固定机油泵轴;
b.切勿通过拧紧机油泵驱动链条来松开机油泵链轮螺栓。
③安装正时链条张紧器1(用于机油泵),如图5-88所示。
a.使用限位销A将柱塞固定在所能压缩的极限位置,然后安装柱塞。
b.安装好正时链条张紧器1后(用于机油泵),小心地拉出限位销A。
c.再次检查机油泵驱动链条和每个链轮的匹配标记位置。
(4)对齐每个链轮与正时链条的匹配标记,如图5-89所示。
如果这些匹配标记没有对齐,握住六角部分轻微转动凸轮轴以校正位置。
注意:安装正时链条后,检查每个链轮和正时链条的匹配标记位置。
