(5)安装正时链条的张紧导杆和正时链条的张紧导杆，如较5-90所示。

(6)安装正时链条张紧器，如图5-91所示。

①使用限位销A将柱塞固定在所能压缩的极限位置，
②安装好正时链条张紧器后，小心地拉出限位销A。

(7)再次检查每个链轮和正时链的匹配标记位置。
(8)按以下步骤安装前油封件。
①用新的机油涂抹新的前油封件接头表面。
②安装前油封件，使每个密封唇的方向均匀，如图5-92所示。

    用适当的冲子压入前油封件，直至它与前盖的前端表面平齐。
    合适的冲头的外径为φ57mm，内径为φ45mm。
    至发动机前方0. 3mm之内。
    至发动机后端0. 5 mm之内。
注意：
a.不要损坏前盖和曲轴。
b.笔直按下已固定的油封，以避免其粘连或倾斜。
c.切勿触摸密封唇上的油脂。

(9) 安装前盖。
①将新O形圈安装到缸体上。
②用压缩器在如图5-93所示的位置呈点状使用密封胶。

③确认正时链条和各个链轮的匹配标记仍然是对齐的，然后安装前盖。
④安装前盖，按如图5-94所示的数字顺序拧紧装配螺栓。

⑤拧紧所有螺栓后，按如图所示的数字顺序重新将其拧紧至规定力矩。
(10)安装曲轴传动带轮。

①使用塑料锤插入曲轴传动带轮时，应敲击其中央位置（非四周位置）。
②用传动带轮固定器（通用维修工具）固定曲轴传动带轮。
③用新机油涂抹曲轴传动带轮螺栓的螺纹和固定面。
    ④拧紧曲轴传动带轮螺栓。
    ⑤完全松开传动带轮固定器。
    ⑥拧紧曲轴传动带轮螺栓。

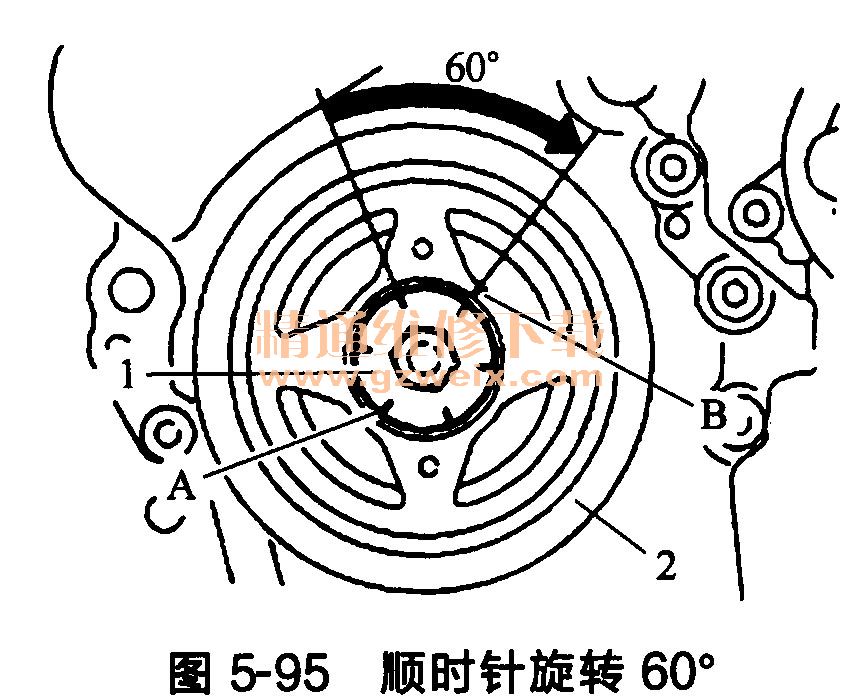

    ⑦在曲轴传动带轮2上做油漆标记B，以使其与曲轴螺栓凸缘1上的角度标记相匹配，如图5-95所示。角度标记A可以在六个中选一个容易被辨认的。
    ⑧顺时针（拧紧的角度）再次旋转60°，如图5-95所示。

    ⑨确认曲轴可以顺时针平顺转动。
(11)按照与拆卸相反的顺序安装剩下的零件。
