发动机每个正时链条上的匹配标记和相应安装了零部件的链条上的匹配标记之间的关系，如图5-131所示。

    (1)安装曲轴链条轮以及和油泵驱动相关的零部件。
    ①同时安装曲轴链条轮、油泵驱动链和油泵链条轮，如图5-132所示。

    安装曲轴链条轮，使其无效齿区背向发动机。
    安装油泵链条轮，使其六角表面朝发动机前端。
    注意：与油泵驱动相关的零部件上没有匹配标记。
    ②使用TORX套筒（套筒尺寸：E8)套住油泵的顶端，然后拧紧油泵链条轮螺母，如图5-133所示。

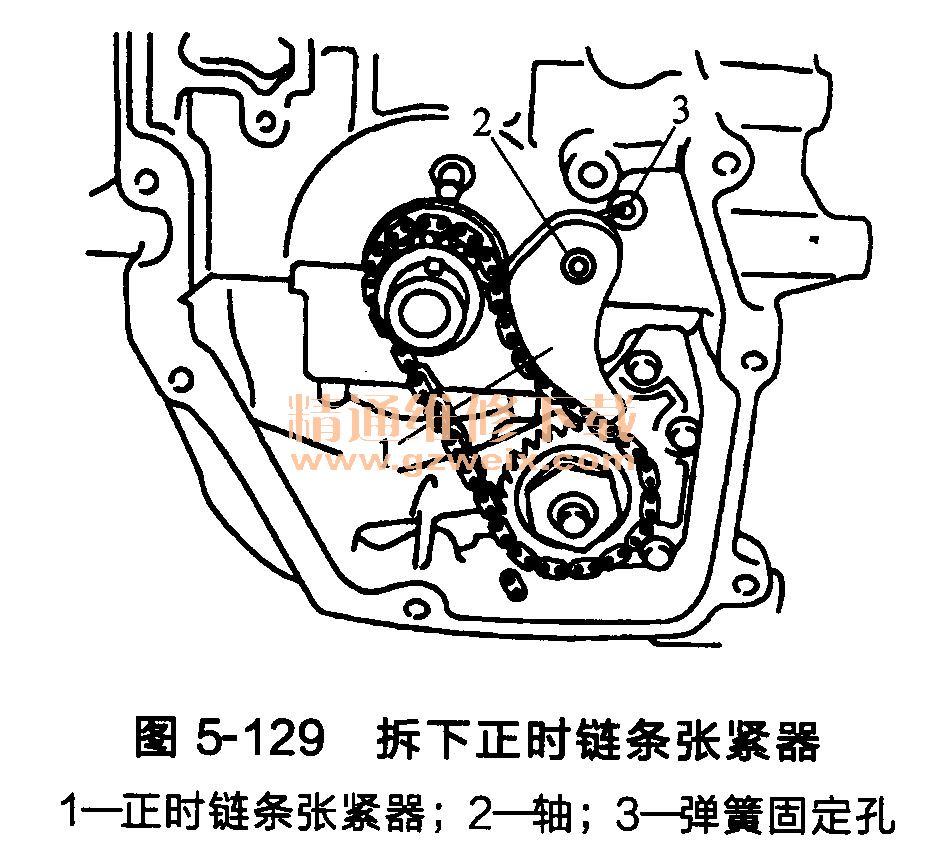

    ③安装正时链条张紧器，如图5-129所示。

    将弹簧插入缸体前表面的固定孔，同时将正时链条张紧器插入轴内。
    安装后必须确认油泵驱动链已张紧。
    (2)安装正时链条，如图5-134所示。

    ①安装时对齐每个链条轮和正时链条的匹配标记。
    ②若这些匹配标记没有对齐，则轻微转动凸轮轴，以校正位置。在匹配标记对齐后，用手保持对齐状态。为避免发生跳齿现象，在前端盖安装好之前，不要转动曲轴和凸轮轴。
(3)安装正时链条张紧导杆和正时链条松紧导杆，如图5-135所示

(4)安装正时链条张紧器，如图5-136所示。
