（1）断开蓄电池负极电缆。
    （2）排放冷卸液。
    （3）拆卸发动机罩盖。
    （4）拆卸点火线圈。
    （5）拆卸气缸盖罩。
    （6）拆卸传动带。
    （7）拆卸传动带张紧器。
    （8）拆卸发电机总成。
    （9）拆卸冷卸液泵。
    （10）拆卸发动机支承座。
    （11）拆卸动力转向油泵安装螺栓。

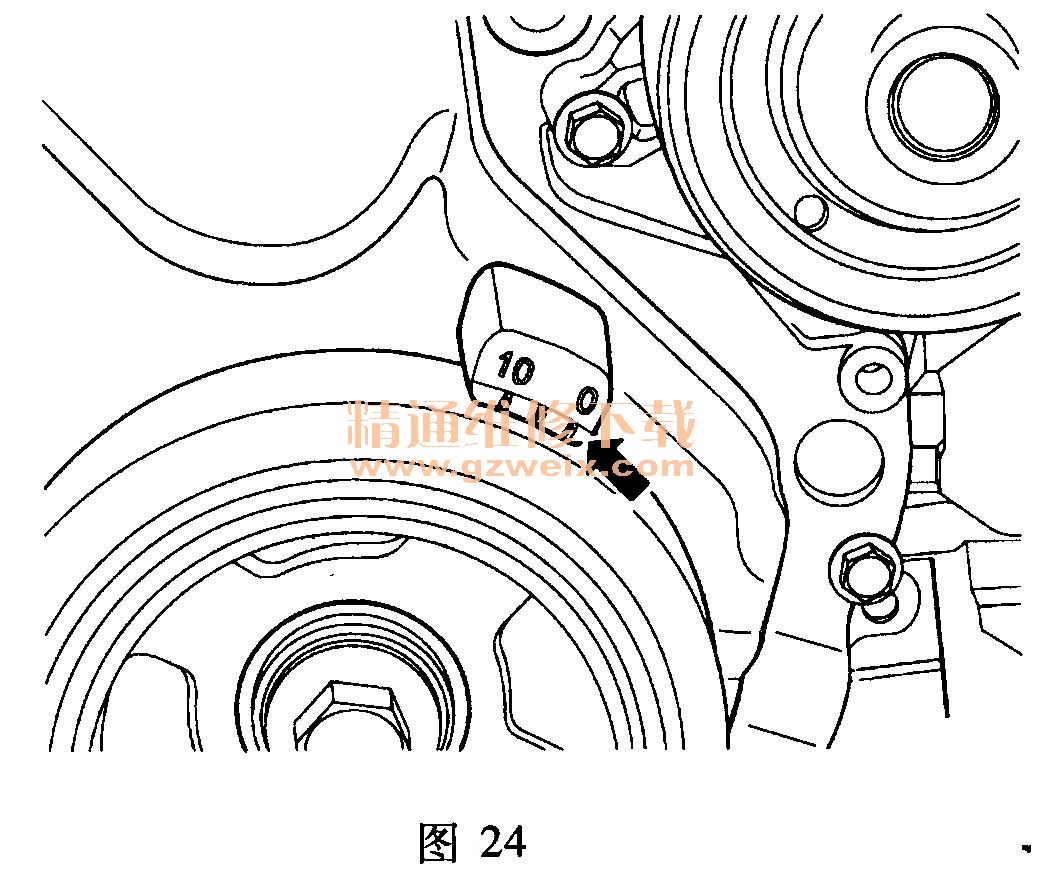

    （12）旋转曲轴，使曲轴带轮上的凹槽（正时记号）对准0号刻度线，如图24所示。

    （13）确认进气VVT链轮及排气链轮正时记号所处位置如图25所示，以保证第1缸处于压缩上止点位置，如果位置不正确，重复步骤（12）直至进排气链轮正时记号处于图示位置，并用记号笔在链轮上做好记号。

    注意：排气链轮有三个位置记号，有双点的向上。VVT链轮有三个位置记号，铝合金本体上有凹槽的向上，在对记号的过程中，黄色链条节有可能不会与记号点重合，拆卸时保证两个链轮的正时记号处于最上位置，链轮上的单点记号处于水平直线位置。
    （14）拆卸曲轴带轮。

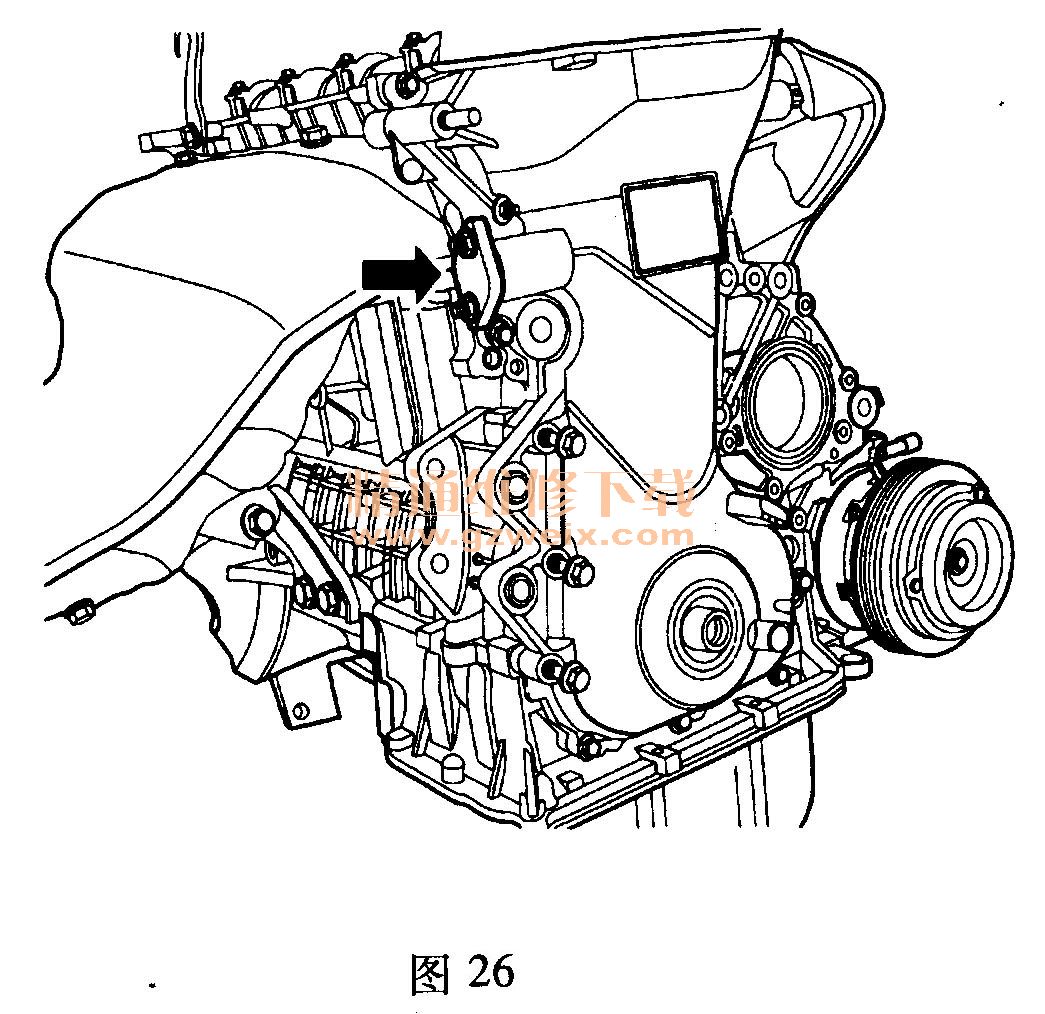

    （15）拆卸正时链条张紧器，如图26所示。

（16）拆卸正时链条罩盖。

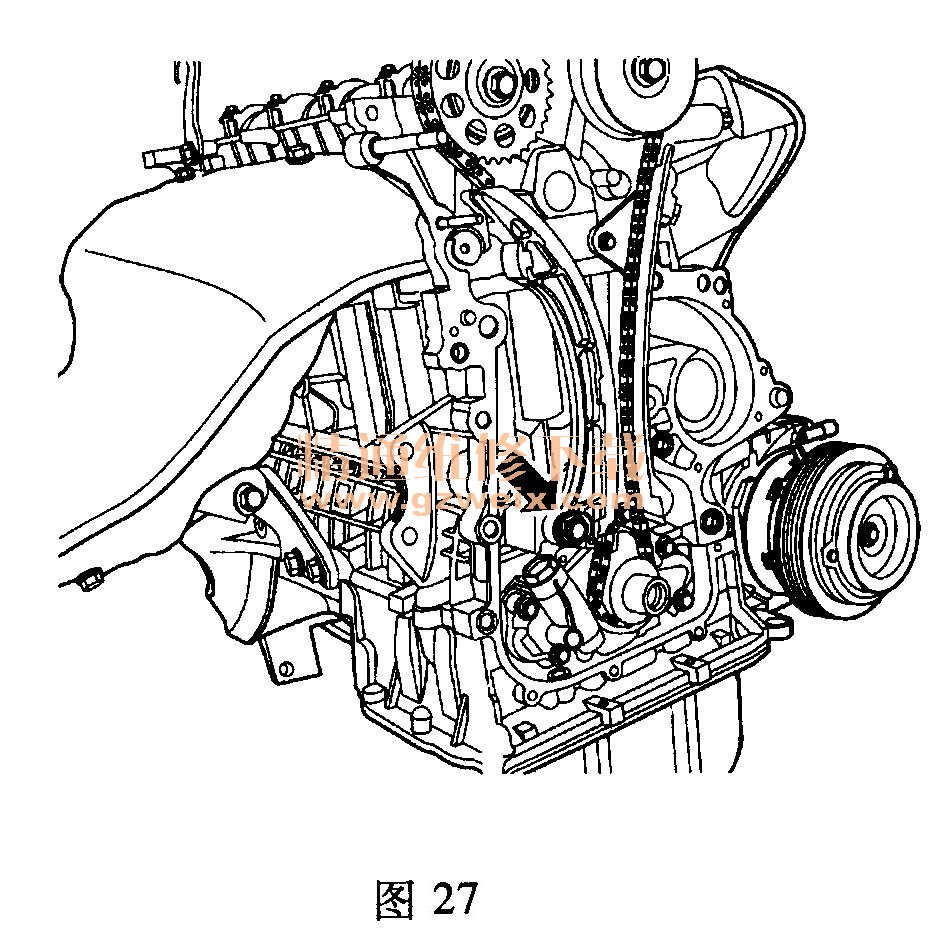

    （17）拆卸正时链条张紧导轨组件固定螺栓，如图27所示。

    （18）取出正时链条张紧导轨组件，如图28所示。
