一辆行驶里程约2万km的2018年吉利帝豪EV300纯电动汽车。用户反映:该车无法上电,用钥匙可以解锁车辆,在P挡时踩下制动踏板,按下一键启动按钮,点火开关指示灯由橙色变成绿色,但是组合仪表并未显示“READY”,这代表车辆存在无法连通高压电的故障。
检查分析:维修人员分析该款车型相关系统的工作逻辑,一键启动开关将启动指令发送给防盗控制单元(
PEPS),一键启动开关上的指示灯由橙色变成绿色,这说明车辆的防盗控制单元工作正常,问题不是源自此处。
按下一键启动开关,防盗控制单元接到启动信号,将12.00 V电源送给启动继电器控制线圈。启动继电器吸合后将经过IG1熔丝的12.00 V信号送往整车控制单元(VCU),请求整车控制单元连通高压电。这时,整车控制单元会发出指令让各高压控制单元进行自检(包括漏电检测及高压互锁是否构成回路等),并读取检测结果反馈。如不满足要求,便会将故障信息以故障码的形式存入整车控制单元,此时仪表不会显示“READY”。

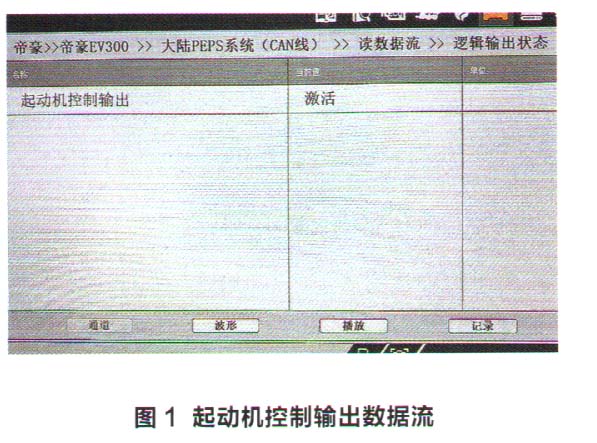

连接诊断仪进行检测,诊断仪与各控制单元的通讯均正常,且未发现故障码,表明高压互锁满足技术要求。随后,在高压控制单元自检完毕后,按下一键启动开关,查看启动机控制输出
数据流,显示“激活”(图1)。
维修人员结合故障现象及读取到的

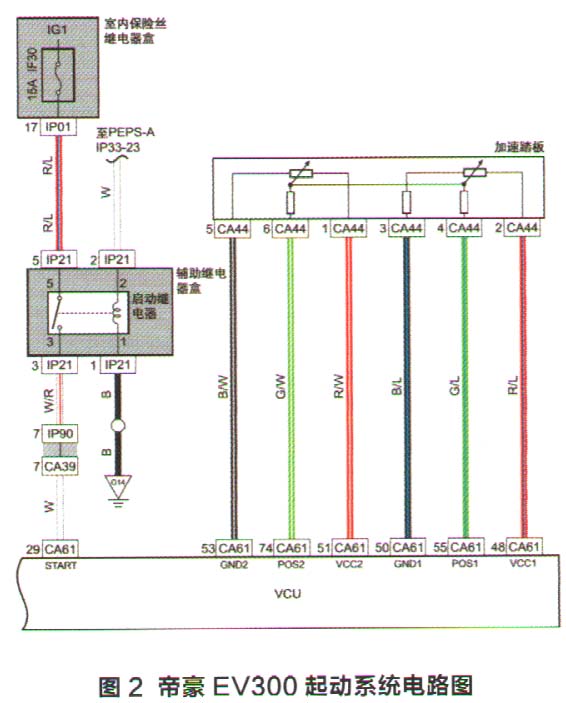

数据流进行分析,怀疑是启动相关线路及元件故障。查看帝豪EV300的启动系统电路图(图2)。从电路图上可以看出,启动继电器由防盗控制单元进行控制,继电器的2号端子通往防盗控制单元中
PEPS-A的P33-23号端子。

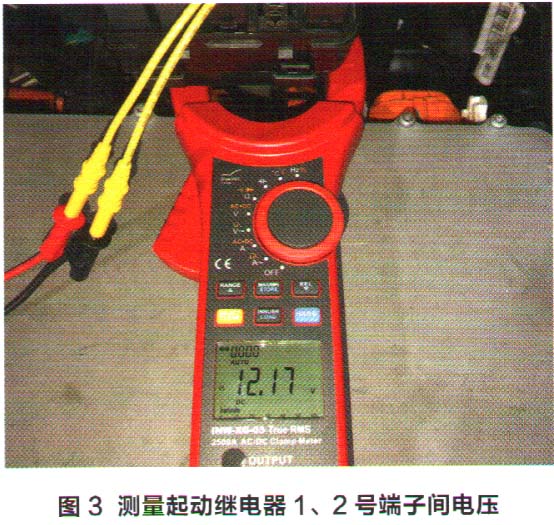

接下来,将启动继电器从辅助继电器盒上拔下,踩下制动踏板同时按下一键启动开关,测量其1号端子与2号端子之间电压,测量结果为12.17 V(图3),与防盗控制单元输出的理论电压值基本吻合。由此判断,启动继电器与防盗控制单元之间的线路正常。
