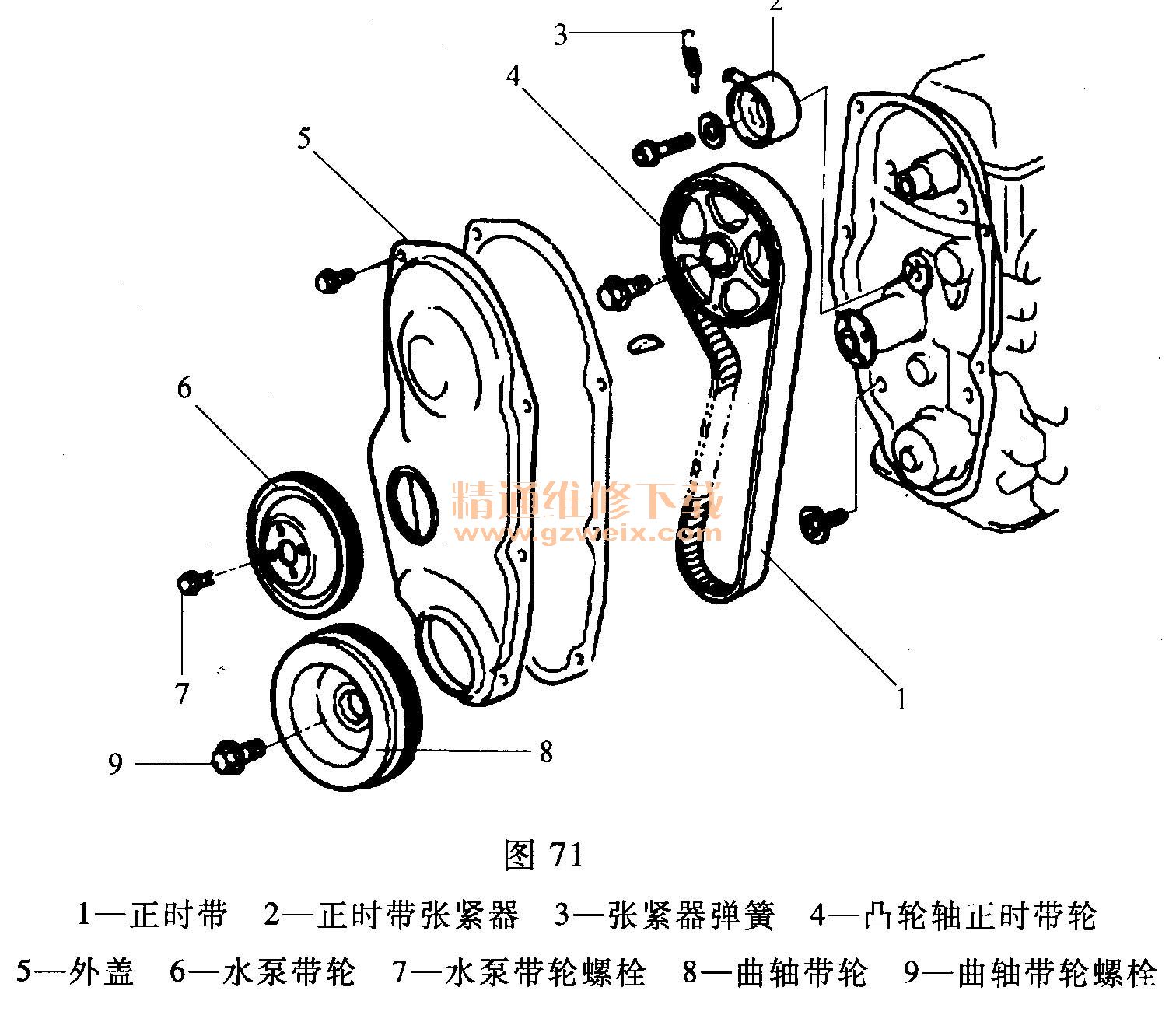

（一）正时机构示意图（图71）

    （二）拆卸方法
    （1）断开蓄电池负极电缆。
    （2）断开空气滤清器上的出气软管，拆下空气滤清器总成。
    （3）拆卸缸盖处的气缸盖罩。
    （4）转动曲轴直到1号缸活塞到达压缩冲程的上止点。此时，飞轮上的T标记与正时标记对齐，1号缸进、排气门为自由状态。
    （5）拆卸水泵传动带和空调传动带及其带轮。
    （6）升起车辆。
    （7）压入中心销，拆下锁钉，卸下右侧的挡泥板延伸挡板。

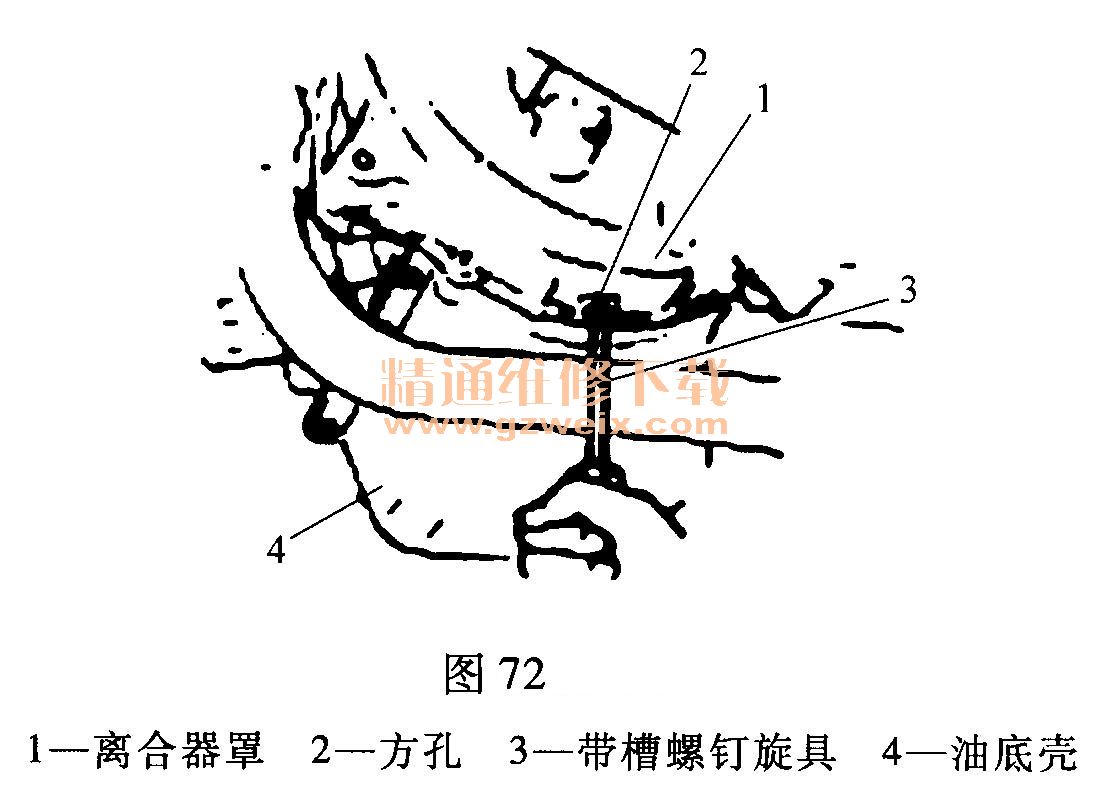

    （8）通过卸下带轮螺栓取下曲轴带轮。如图72所示锁住曲轴，以卸下曲轴带轮螺栓。

    （9）放下车辆。
    （10）松开正时外盖处的发动机线束卡箍，如图73所示。

    （11）拆下正时外盖。
    （12）取下水泵螺栓处的正时带张紧器弹簧。
    （13）拆卸正时带张紧器和正时带。
