（四）拆卸方法
    (1)拆卸左右侧气缸盖罩。

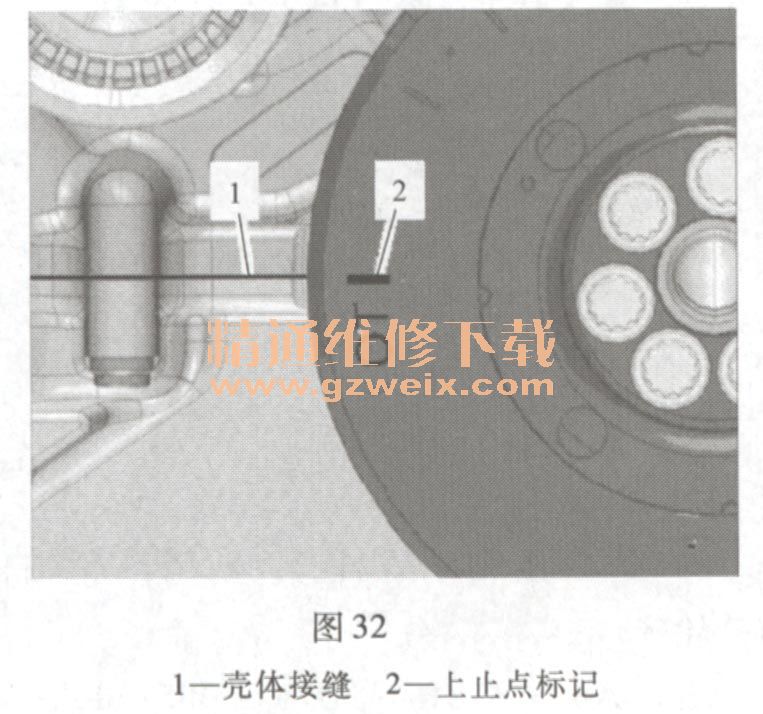

    (2)将曲轴转到上止点位置，确保减振器上的标记2与壳体接缝1对齐（图32）。

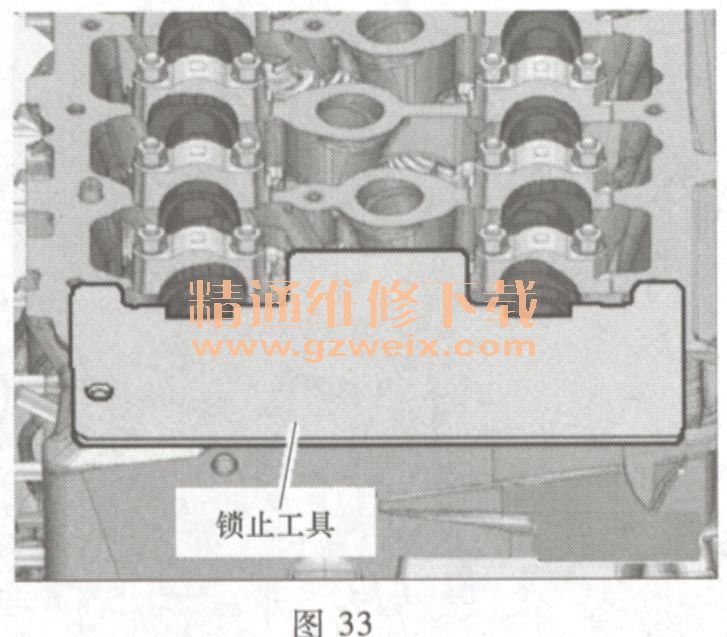

    (3)此时进排气凸轮轴的凹槽应在同一平面上，将凸轮轴锁止工具插入两个凸轮轴的凹槽内（图33）。如有必要，用呆扳手略微来回转动凸轮轴。

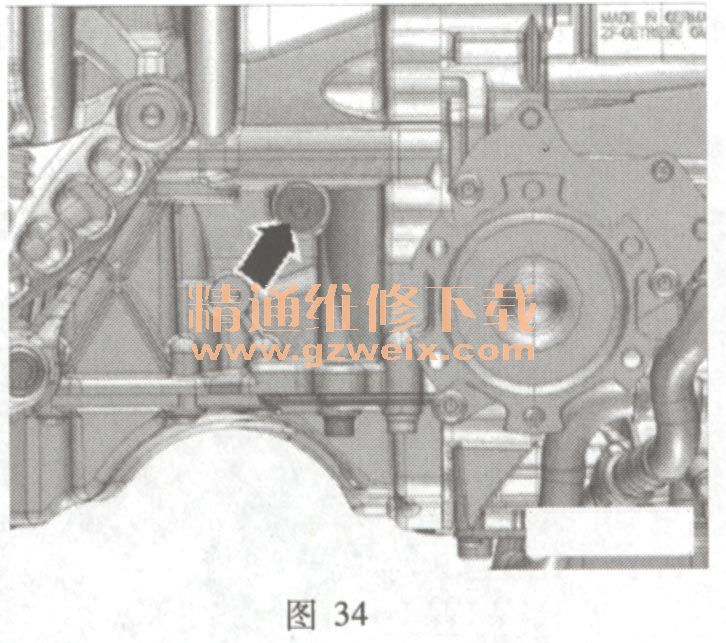

    (4)将“上止点”标记螺旋塞（箭头）从气缸体上拧出（图34）。

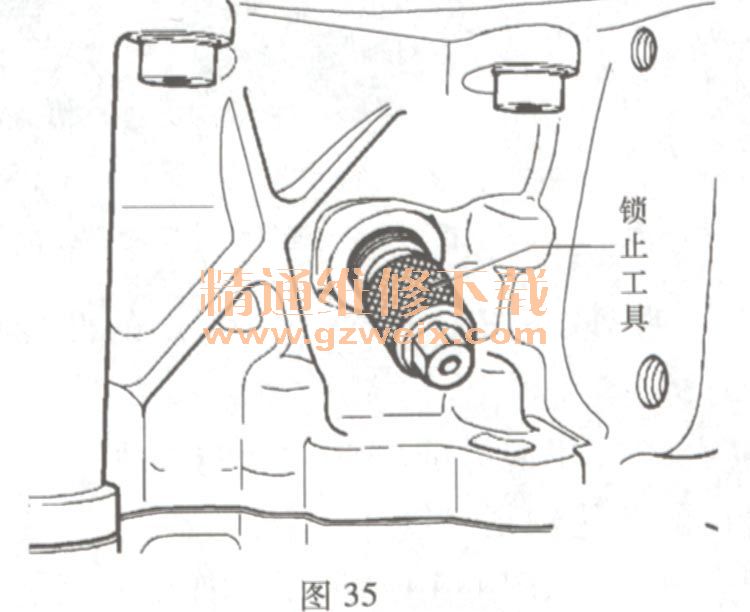

    (5)以20N·m的力矩把曲轴锁止工具拧入孔内（图35）。

    (6)拆卸正时链的所有盖板，为了便于重新安装，用彩色标记标出凸轮轴正时链的转动方向和对应关系。

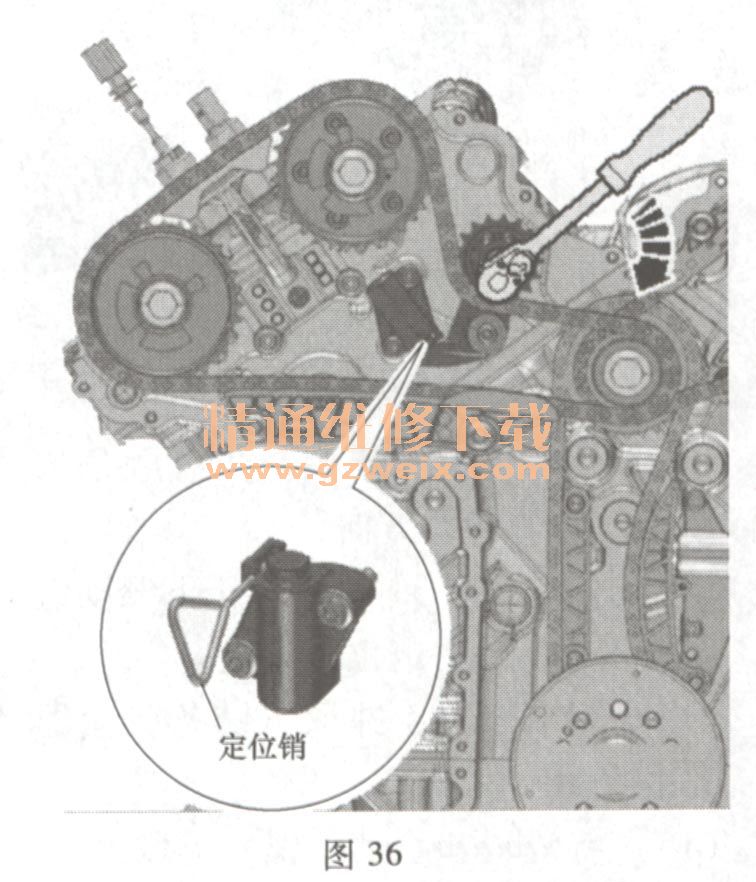

    (7)松开气缸列2（左侧）的凸轮轴正时链时，应将张紧杠杆沿图示箭头方向转动，然后用定位销锁定链条张紧器的活塞，如图36所示。

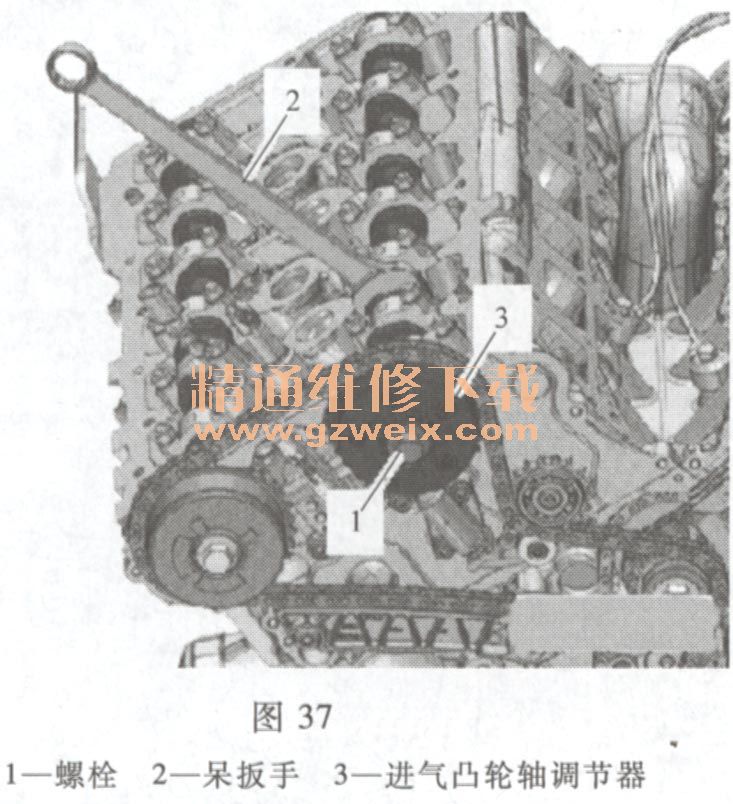

(8)如图37所示，用呆扳手2固定住进气凸轮轴的六角段，旋出凸轮轴调节器固定螺栓1，拆下进气凸轮轴调节器3。

    (9)取下气缸列2（左侧）的凸轮轴正时链。
    (10)用同样的方法取下气缸列1（右侧）的凸轮轴正时链。

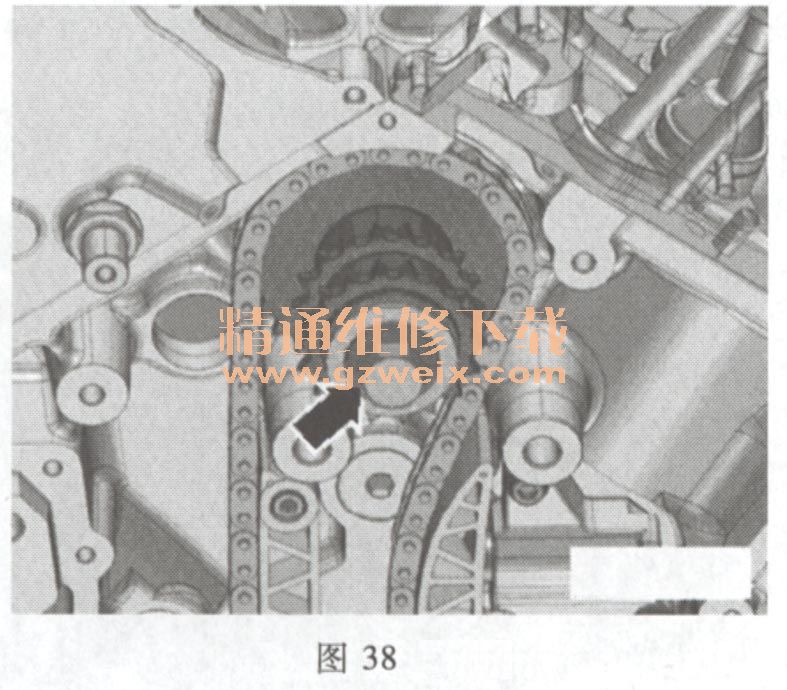

    (11)如图38所示，拧出曲轴链轮安装螺栓（箭头）。

    (12)为方便重新安装，用有颜色的箭头标记驱动链的转动方向。

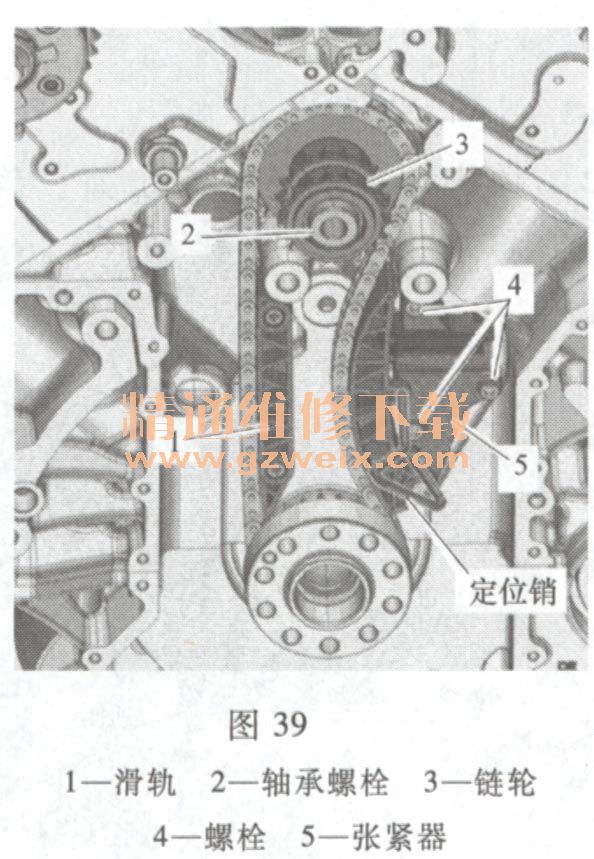

    (13)如图39所示，压下驱动链的链条张紧器5，并用定位销锁定。

    (14)旋出螺栓4并取下链条张紧器及其后方的密封件。
   (15)将滑轨1从轴承螺栓上拔出。
   (16)拉出轴承螺栓2，取下凸轮轴传动链轮3。
