适用2005～2008年奥迪A4（1.8L AMB、2. 0L ALT）车型
    （一）正时带传动部件（图40）

    （二）拆卸方法
    (1)松开快速锁扣并取下发动机盖板。
    (2)在拆卸多楔带之前用粉笔或记号笔记下转动方向。用过的多楔带在转动方向相反时会导致损坏。
    (3)为了松开多楔带，沿图41箭头所示方向转动张紧元件。取下多楔带。

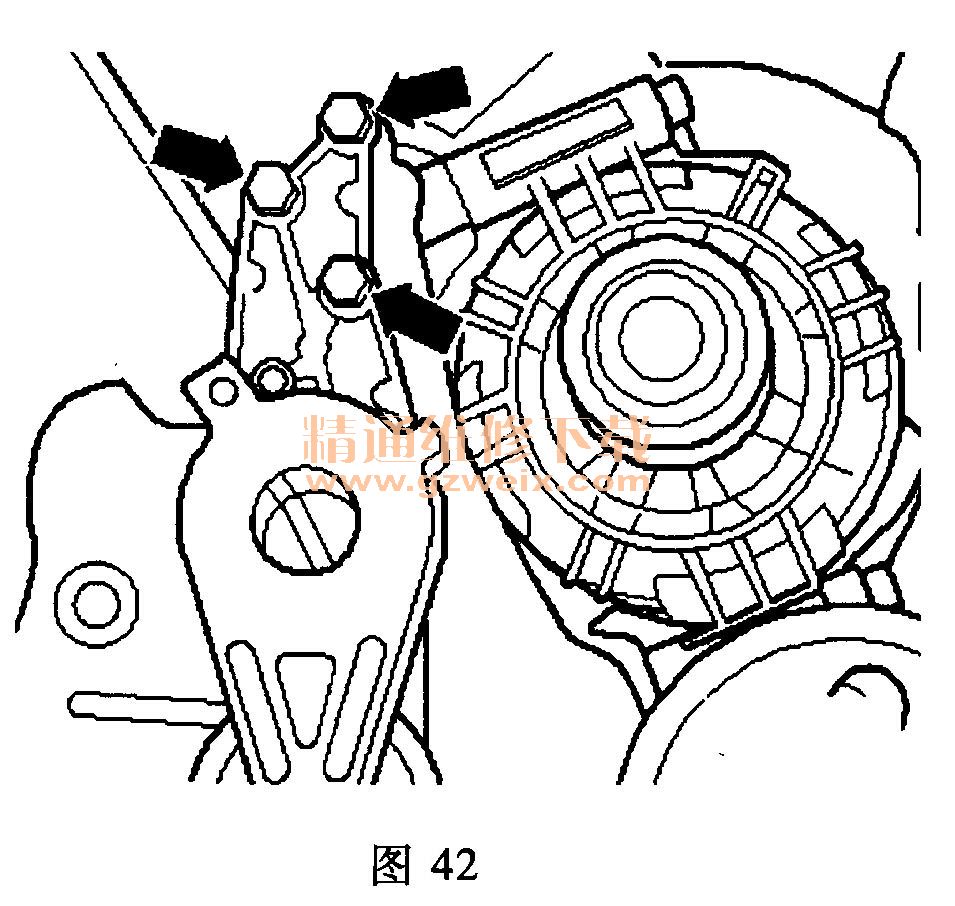

    (4)旋出图42中箭头所示的螺栓并取下多楔带的张紧件。

    (5)拆下齿形传动带上部护罩。
    (6)如图43所示，通过正时带轮紧固螺栓将曲轴转到上止点位置。凸轮轴正时齿轮上的标记和曲轴上的正时标记必须各自对齐。

    (7)拆下曲轴带轮／减振器。

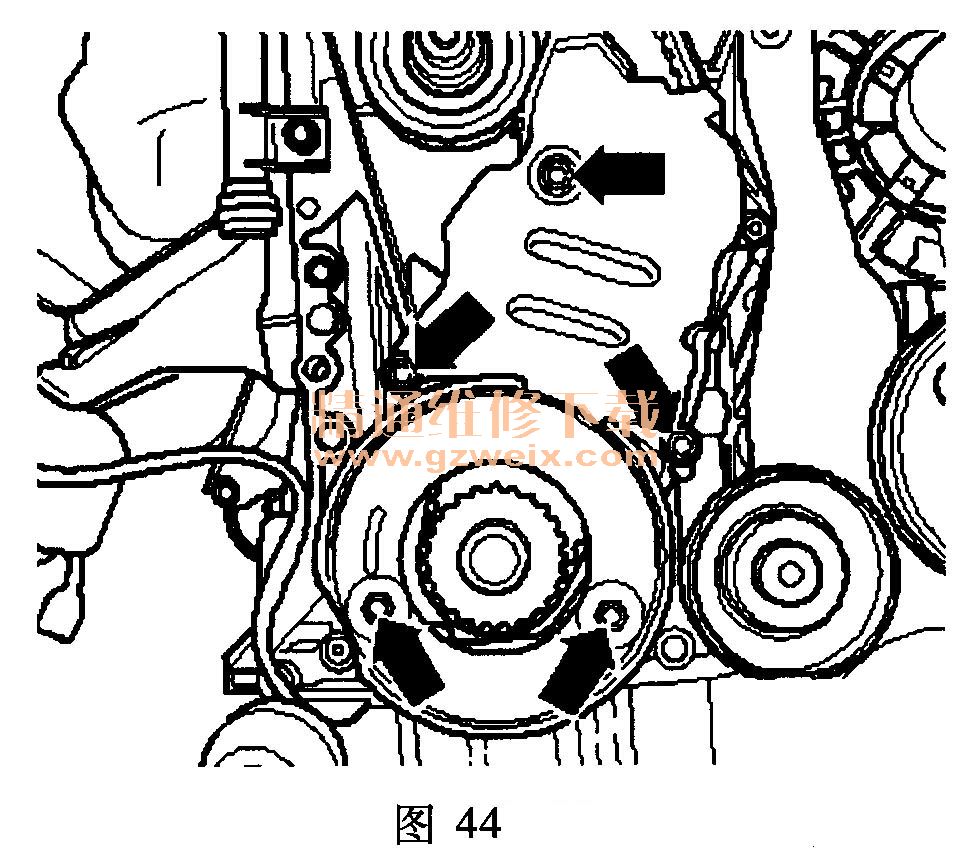

    (8)通过拧下图44箭头所示的螺栓，拆下中部和下部齿形传动带护罩。

    (9)如图45所示，将齿形传动带张紧装置用内六角扳手均匀地向逆时针方向压，不要用力过大，直至张紧装置活塞可以用锁止销卡住。插入锁止销并让其保持插入状态。

(10)为松开齿形传动带，应松开张紧轮的螺母1并将偏心轮用双孔螺母扳手沿顺时针方向转动。不得弯曲偏心轮的限位凸耳2，如图46所示。

    (11)用粉笔或记号笔标明齿形传动带转动方向，拆下齿形传动带。
