一辆行驶里程约19.8km、配置CDZ发动机的奥迪A4L轿车。该车发动机故障灯亮,发动机抖动。
故障诊断:经试车确认,故障存在。

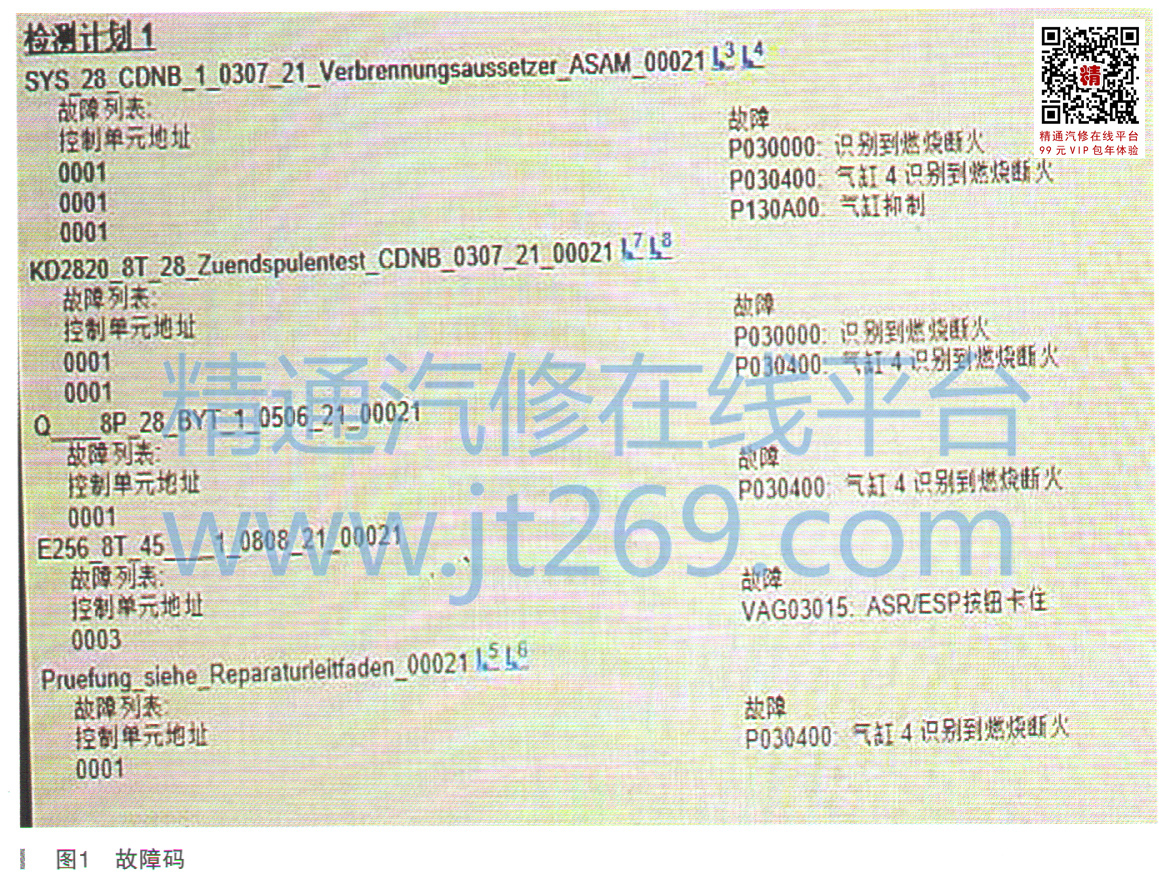

(1)用诊断仪检测01发动机控制系统存在P030000:识别到燃烧断火;P030400:气缸4识别到断火;P130A00:气缸抑制等故障码,如图1所示。
(2)根据故障码推断气缸4存在断火现象。
①气缸4点火线圈或火花塞故障;
②气缸4喷油器故障;
③气缸4喷油或点火线路故障;
④气缸4机械部分有故障;
⑤发动机控制单元损坏。
(3)尝试对调气缸4与其他缸点火线圈以及火花塞,故障不随之转移。
(4)尝试对调喷油器,故障也不随之转移。
(5)因为线路检查起来较为复杂,我们采取了缸外点火法对4缸点火线路进行排除,4缸点火火花正常。用内窥镜观察4缸喷油器,喷油可以正常进行,故排除喷油器线路问题。
(6)对该车辆进行多次缸压测量,1-4缸缸压均正常。由此确定气缸4活塞以及气门均不存在漏气现象。
(7)打开罩盖检查,发现气缸4排气摇臂严重磨损,如图2所示。尝试更换气缸4排气摇臂再次试车,故障排除。
故障总结:(1)该车装配
EA888二代发动机。发动机气缸4点火部分正常,喷油部分正常,发动机正时部分正常,气缸压力正常。该车诊断到第6步后大多数人肯定会认为发动机机械部分没有问题,而将故障锁定在发动机控制单元上。
(2)有个细节未注意:该车每次拆装完火花塞再次启动后故障会延迟出现。该车故障发生原因为气缸4排气摇臂严重磨损,从而导致两个排气门不能完全打开,进而影响进气效率。气缸4因为废气排出受阻,新鲜空气太少而引起失火。
