一辆配置2.0T CDZ(二代EA888)发动机的2012年奥迪A4L(B8)轿车。该车发动机怠速抖动,坐在车内能明显感觉到。发动机没有相关的故障码,失火数据流也正常。为了维修该故障,客户更换过发动机支架,清洗过进气道积炭,更换过火花塞、高压喷油器以及点火线圈。更换完之后故障依旧,查看了下正时以及燃油高压的数据流基本无异常,如图1、图2所示。
故障诊断:遇到此类故障,最好的方式还是通过示波器进行免拆诊断,准确锁定故障点。到目前为止,该车为了维修此故障现象,已经花费很多不必要的费用。首先测量
曲轴位置传感器信号波形,通过数学通道的频率计算,可以观察出每个缸做工的状态,波形如图3所示。
首先来解释下波形,蓝色的是
曲轴位置传感器的波形,红色的是
凸轮轴位置传感器的波形。黑色是通过数学通道计算出来的曲轴转速曲线,绿色的是3缸COP点火波形(判缸信号)。通过怠速时的转速曲线可以发现,3缸做功时的曲轴加速度不够,正常是往上提升的趋势,现在是平缓的,说明3缸做功不好。该款发动机
点火顺序是1-3-4-2,使用WOT软件输入
点火顺序选择3缸作为触发缸,得出上图的3-4-2-1,P代表做功,E代表排气,I代表进气,C代表压缩。很有可能是3缸做功不好导致的发动机怠速抖动。什么原因导致3缸做功不好呢?还没有失火的
数据流,只是单纯的做功不好。

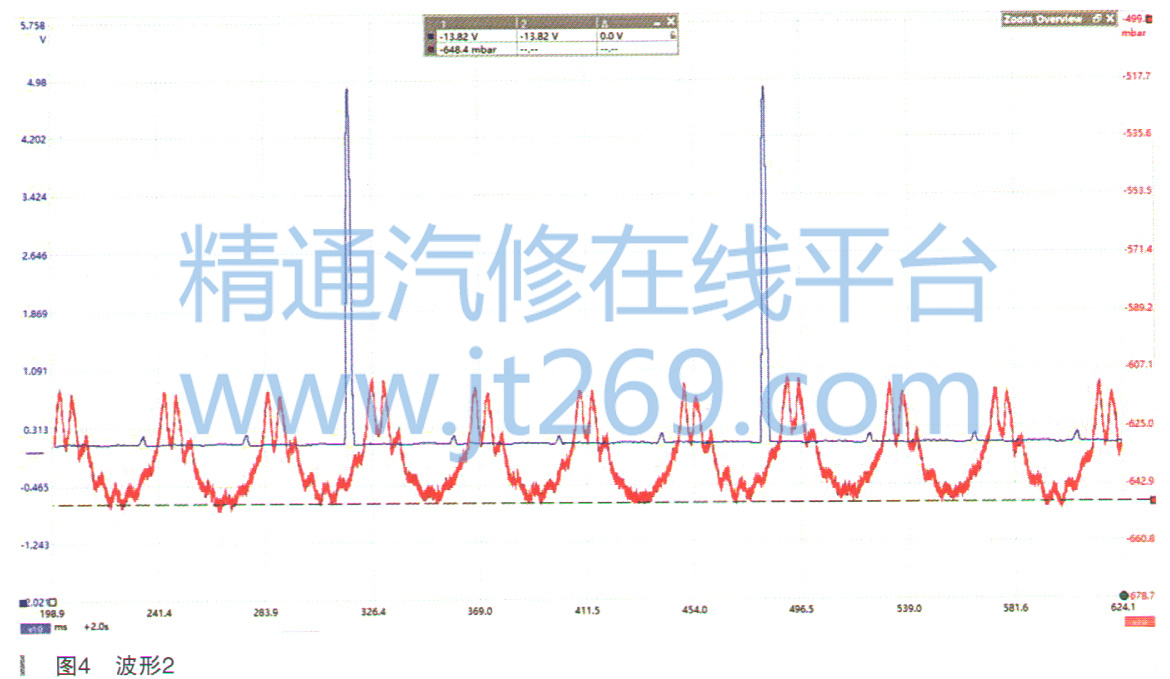

基本的外部因素已经排除完毕,接着就需要检查是不是机械方面引起的故障,首先测量1缸的初级点火信号(蓝色波形)和进气脉动(红色)未发现明显的异常,波形如图4所示。
