宝马630i(3.0L N52B30)发动机正时校对方法
来源:本站整理  作者:佚名  2013-05-11 14:25:26

    适用2004~2008年宝马630i(3.0L N52B30)车型
    (一)检查凸轮轴的配气相位

(1)如图12所示,在气缸体上沿箭头方向拆除上止点标定孔封口1。

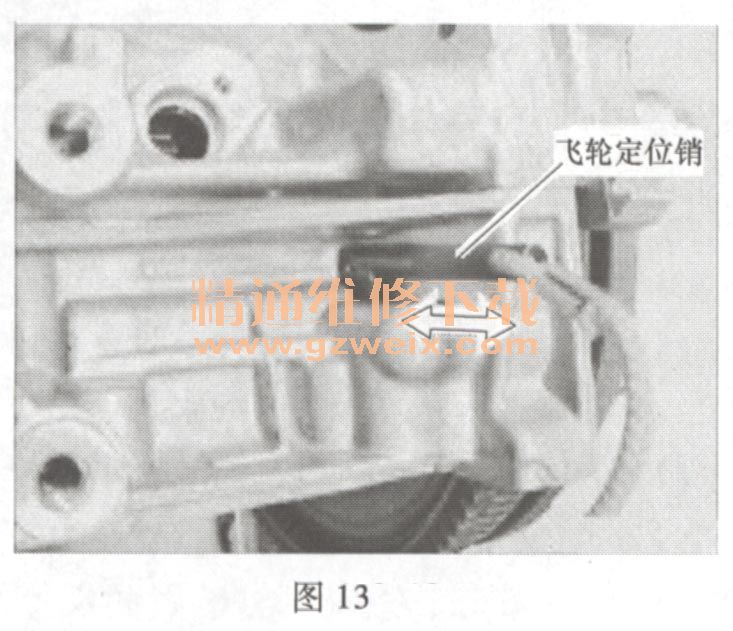

    (2)转动曲轴到1缸上止点位置,沿箭头方向推入飞轮定位销,并卡住曲轴,如图13所示。


    (3)在气缸1处于点火上止点位置时,气缸1的进气凸轮轴凸轮斜着向上(箭头所示)。这时,安装凸轮轴定位工具(图14中的1-3)。

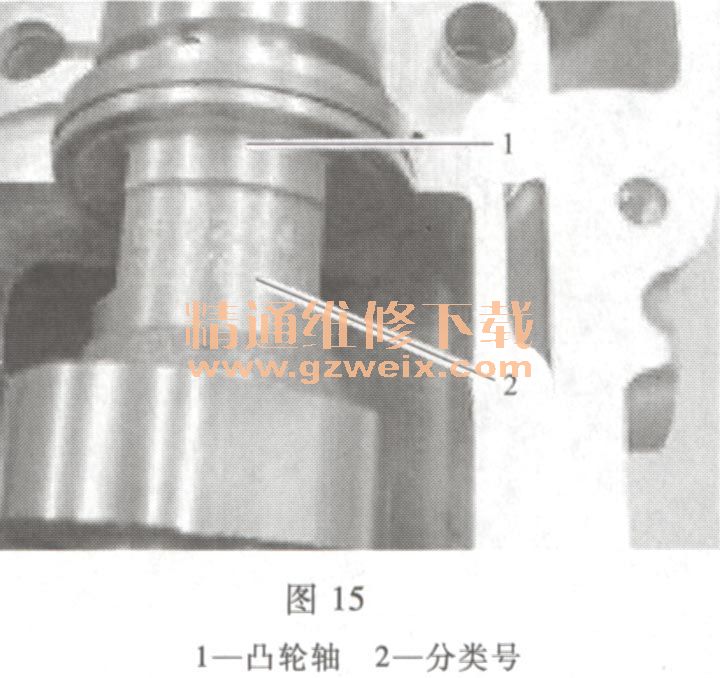

    (4)如果凸轮轴1上的分类号2朝上,配气相位便是正确的,如图15所示。若不正确,则需进行调整。

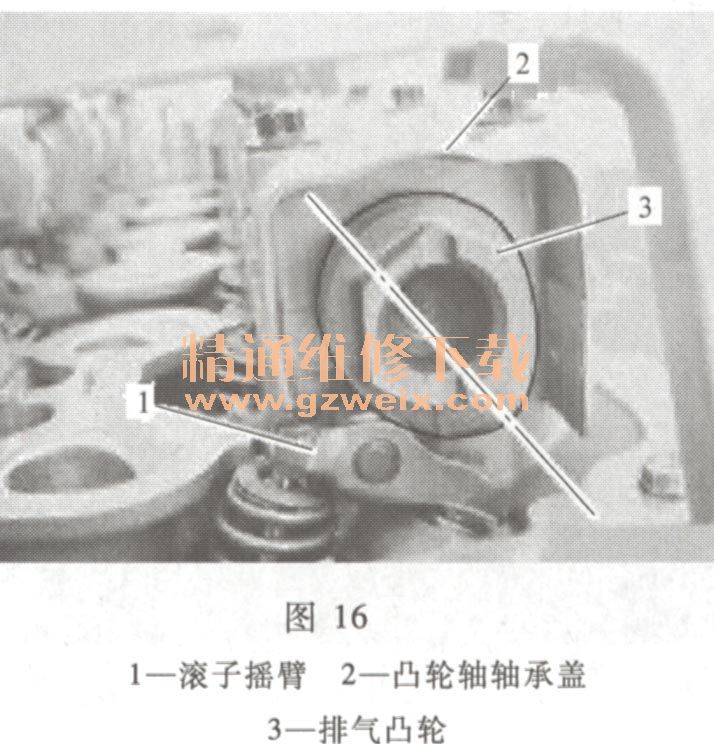

    (5)在气缸1处于点火上止点位置时,气缸6的排气凸轮轴3的凸轮斜着向下,如图16所示。



[1] [2]  下一页
