宝马630i轿车大灯故障报警
来源:汽车维修技师  作者:佚名  2022-01-31 10:54:45

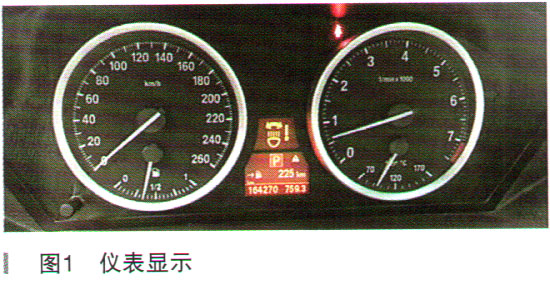

     一辆配备N52发动机的2008年宝马630i(E64)轿车。该车进厂报修仪表上有个灯光报警灯亮(如图1所示),右前大灯的小灯和大灯远近光灯都能正常点亮。

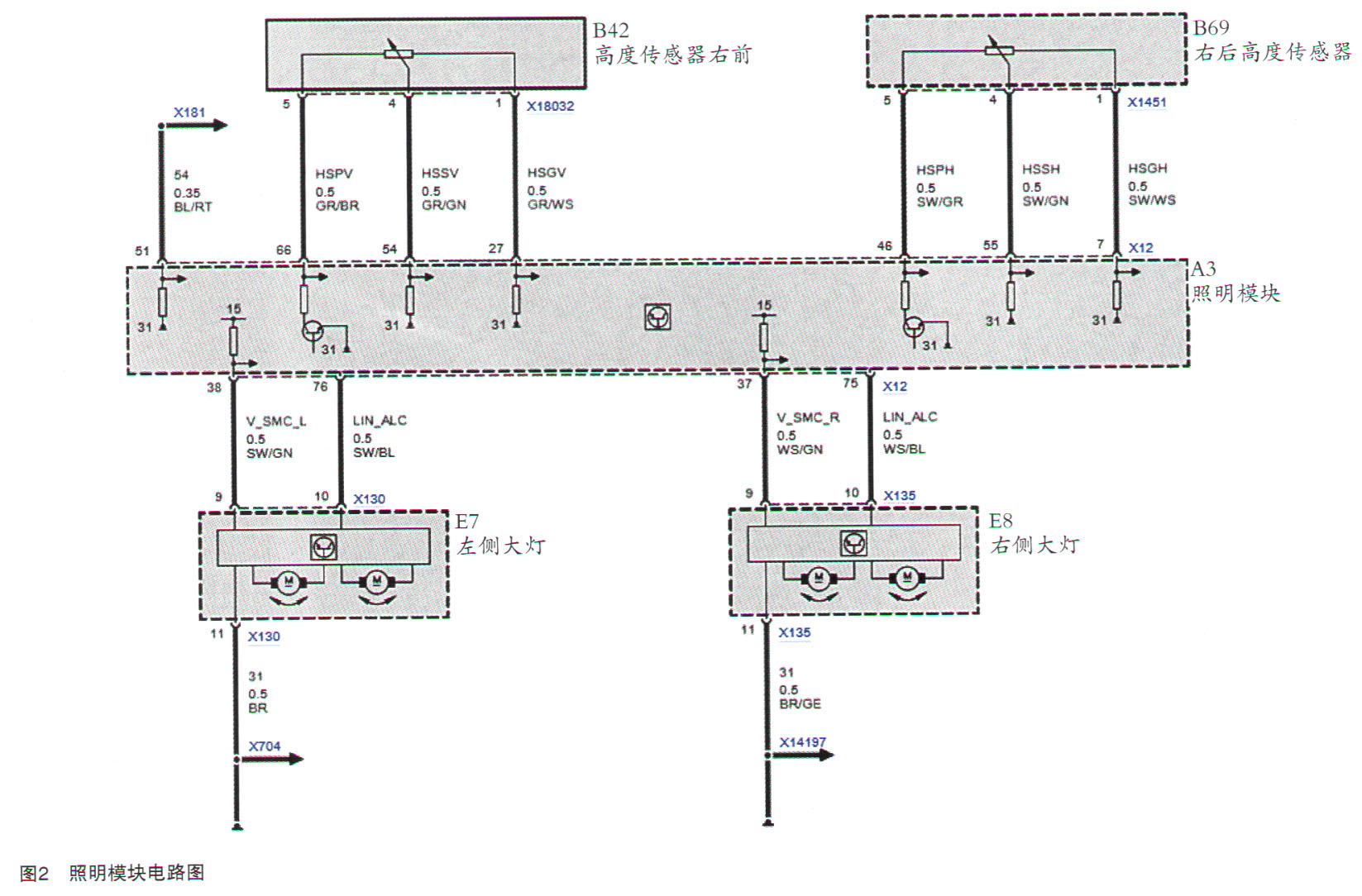

    故障诊断:查阅资料得知,该车配备带转向照明和可变光束模式的自适应前照灯,用诊断仪检测,在照明模块LM里面有故障码:009CBD LM与右SMC的通信有故障。执行检测计划,找到电路图如图2所示。
    能影响右前SMC模块不通信故障的原因就是右侧大灯E8的X135插头上9脚的电源线,10脚的LIN信号线,11脚的搭铁线。用5W的功率试灯测9脚和11脚,能点亮试灯,供电正常。用示波器检测1。脚的LIN信号波形,如图3所示。

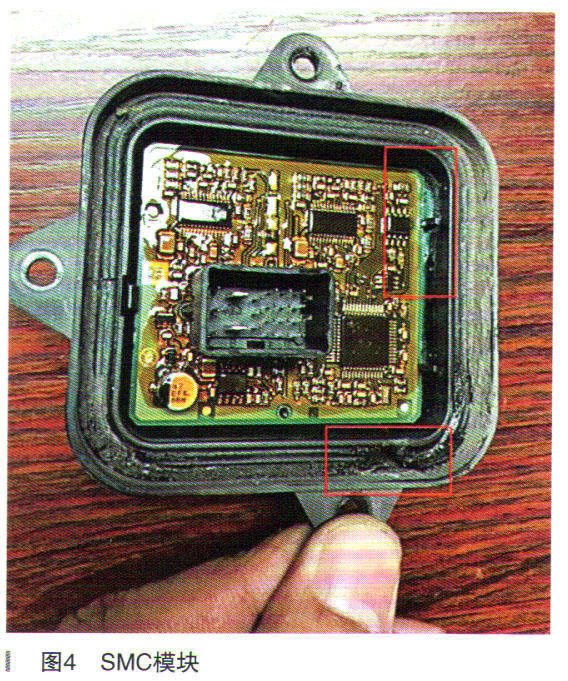

    通过这个波形能看到信号波形电压正常,照明模块作为LIN的主控单元在问,有的从控单元在应答,有的从控单元没有应答,图3中红色框的就是主控有问从控没有应答的波形,这也对应了故障码,那故障的原因就能确定在右侧大灯上:①SMC模块供电线断路,②SMC模块搭铁线断路,③LIN信号线断路,④SMC模块本身损坏。拆下右前大灯上的SMC模块就发现了故障点,SMC模块由于上盖密封圈老化破损,导致SMC模块进水了(如图4、图5所示)。在SMC模块插头检测模块的供电、搭铁、LIN信号波形都正常,现在就能确定就是SMC模块损坏了。
