适用2006～2009年宝马X5（4. 8 L N62B48）车型
    （一）检查凸轮轴的配气相位
    (1)转动发动机曲轴，直到1缸处于点火上止点位置。
    (2)如图19所示，安装曲轴带轮定位工具，将曲轴固定在1缸点火上止点位置。

    (3)确保气缸7上的进气和排气凸轮轴的凸轮倾斜向上，如图20所示。气缸1上的进气和排气凸轮轴的凸轮则互相倾斜。

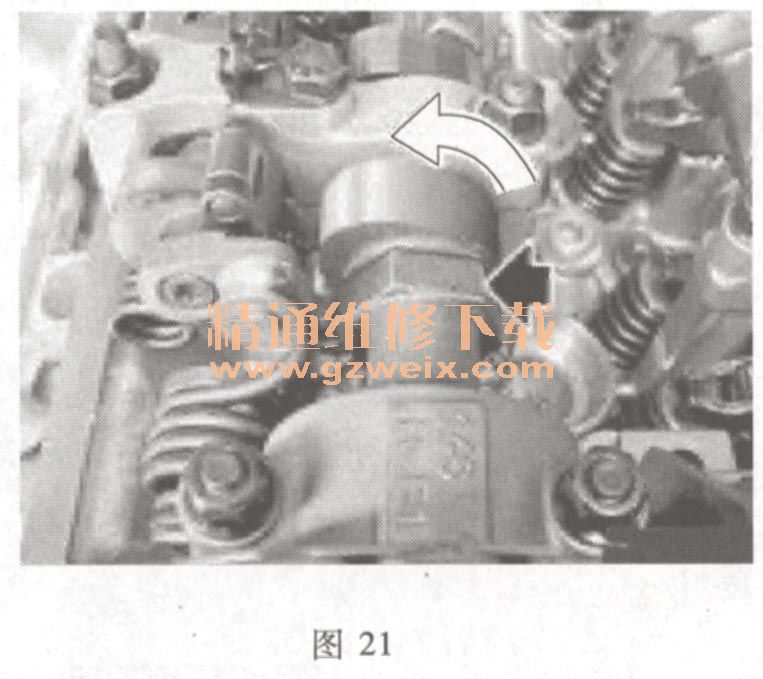

    (4)如图21所示，将扳手安装在左侧进气凸轮轴前面的六角段上，逆时针缓慢转动，确保进气凸轮轴和进气调整装置（VANOS）锁定在一起。

    (5)如图22所示，顺时针缓慢转动左侧排气凸轮轴，确保排气凸轮轴和进气调整装置锁定在一起。

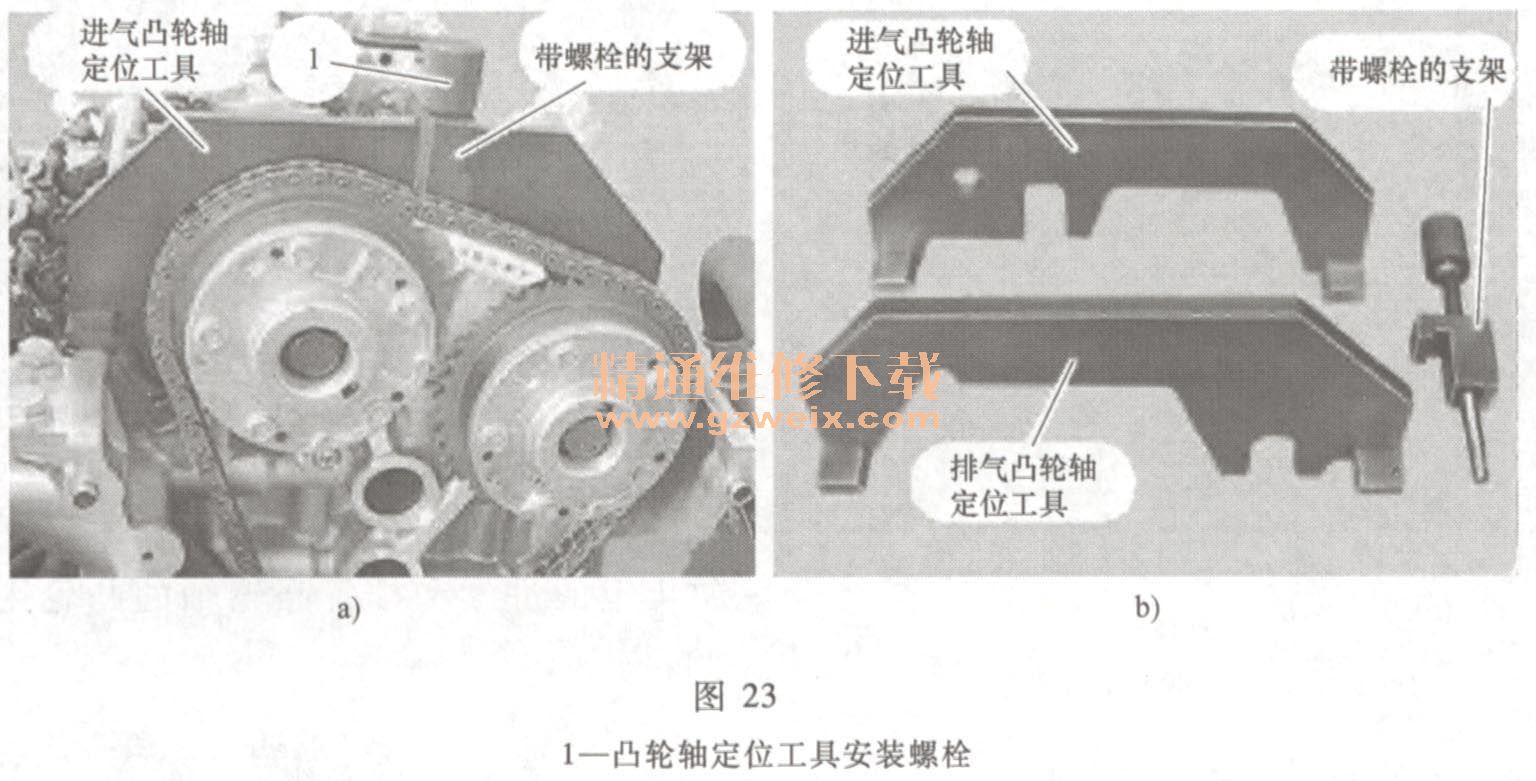

    (6)如图23所示，将进气凸轮轴定位工具安装到进气凸轮轴上，并用手拧紧螺栓1。

 (7)如图24所示，将排气凸轮轴定位工具安装到排气凸轮轴上，并用手拧紧螺栓1。

    (8)如定位工具紧靠气缸盖或高出排气侧不多于0. 5 mm，则配气相位调节正确。
    (9)用同样的方法检查右侧凸轮轴的配气相位。

    （二）调整凸轮轴的配气相位
    (1)松开左侧凸轮轴进气和排气调整器的螺栓。
    (2)安装进气凸轮轴定位工具，并调整进气凸轮轴，使进气凸轮轴定位工具无间隙地贴在气缸盖上，并用手拧紧螺栓1，如图23所示。
    (3)拧紧进气凸轮轴调整器。
    (4)安装排气凸轮轴定位工具，并调整排气凸轮轴，使排气凸轮轴定位工具无间隙地贴在气缸盖上，并用手拧紧螺栓1，如图24所示。
    (5)拧紧排气凸轮轴调整器。
    (6)按同样方法调整右侧凸轮轴的配气相位。
    (7)拆下进气凸轮轴定位工具。
    (8)拆下排气凸轮轴定位工具。
    (9)拆下曲轴带轮定位工具。
    (10)顺时针转动发动机曲轴，直至发动机重新达到1缸点火上止点位置，检查凸轮轴的配气相位是否正确。
