适用2009～2012年大众途观（1. 8/2. 0 TSI）车型
（一）正时链条部件示意图（图23）

    （二）拆卸方法

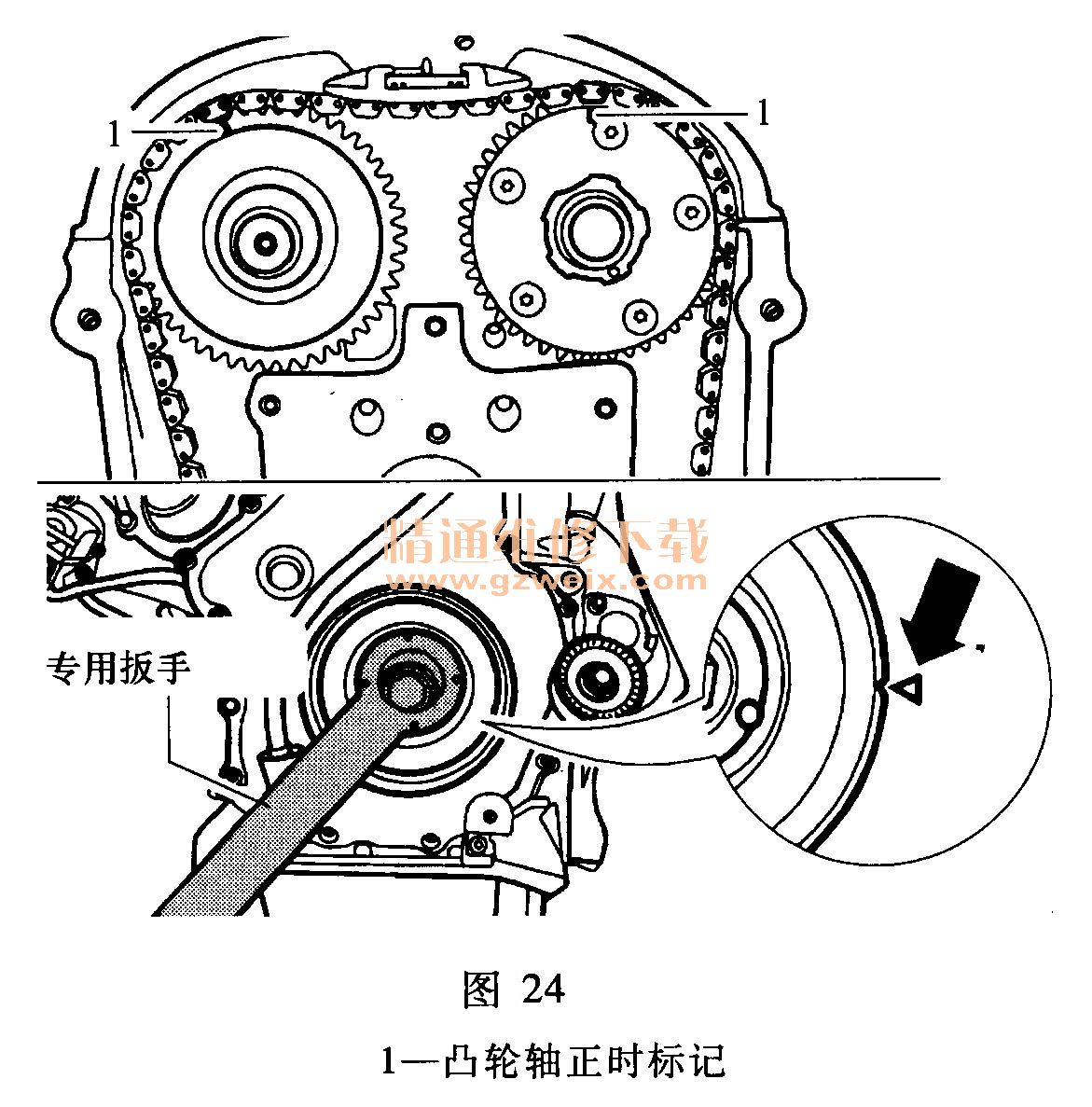

    (1)用专用扳手转动曲轴带轮至“上止点”位置。带轮上的切口必须与正时链下部盖板的箭头标记对齐，凸轮轴上的标记1必须指向上方，如图24所示。

    (2)拆下正时链下部盖板。

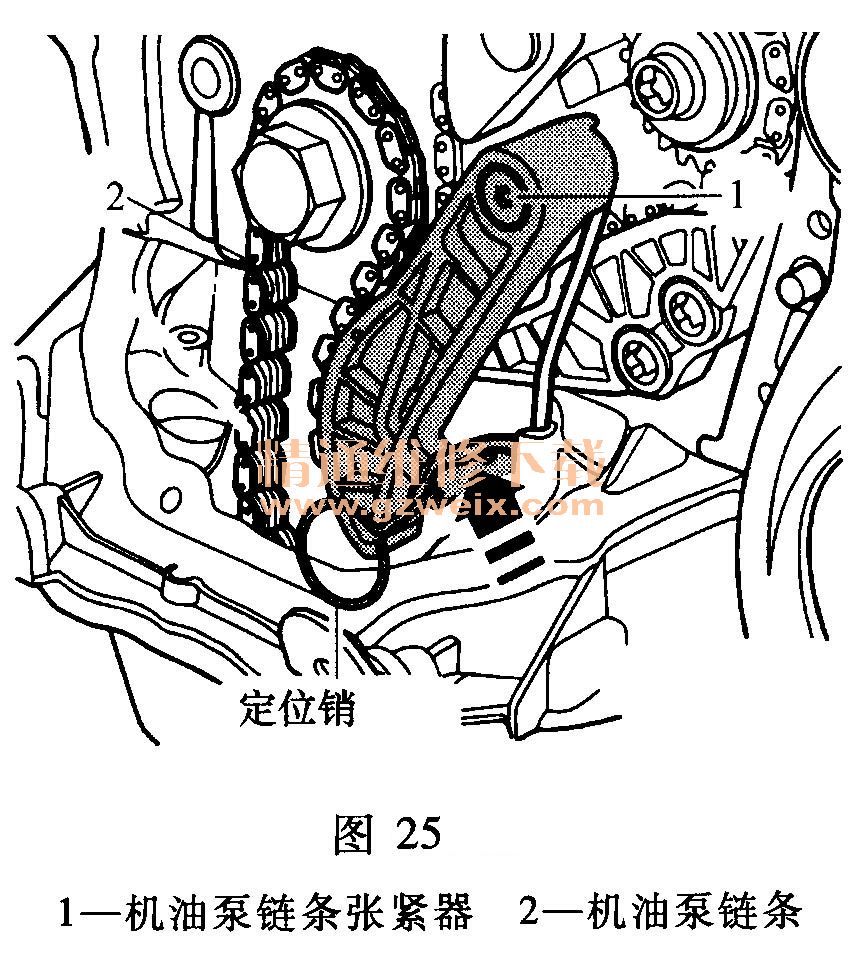

    (3)沿图25箭头所示方向按压机油泵链条张紧器上的张紧弹簧，并用定位销锁定。拆卸机油泵链条张紧器1，然后从曲轴链轮上取下机油泵链条。

    (4)如图26所示，使用定位销插入链条张紧器1上锁定片2的孔中，沿箭头A方向稍稍撬开链轮张紧器的锁块，同时沿箭头B方向按压凸轮轴链条导向夹板，直至用定位销锁定了张紧器。

    (5)旋出链条张紧器固定螺栓，取下链条张紧器。
    (6)旋出链条张紧导轨和滑轨的导向螺栓，取出导轨和滑轨。
    (7)取下凸轮轴正时链条。
    (8)如图27所示，旋出平衡轴正时链条张紧器1。

    (9)旋出平衡轴正时链条导轨导向螺栓2, 3和4，取下导轨。
    (10)取下平衡轴正时链条。
