（二）安装方法
    (1)将齿形传动带首先挂到曲轴的齿形带轮、张紧器的导向轮和张紧轮上，然后挂到凸轮轴正时齿轮和冷卸液泵的带轮上。
    (2)调整凸轮轴正时齿轮，使凸轮轴锁止件能重新安装在正时齿轮上，如图50所示。

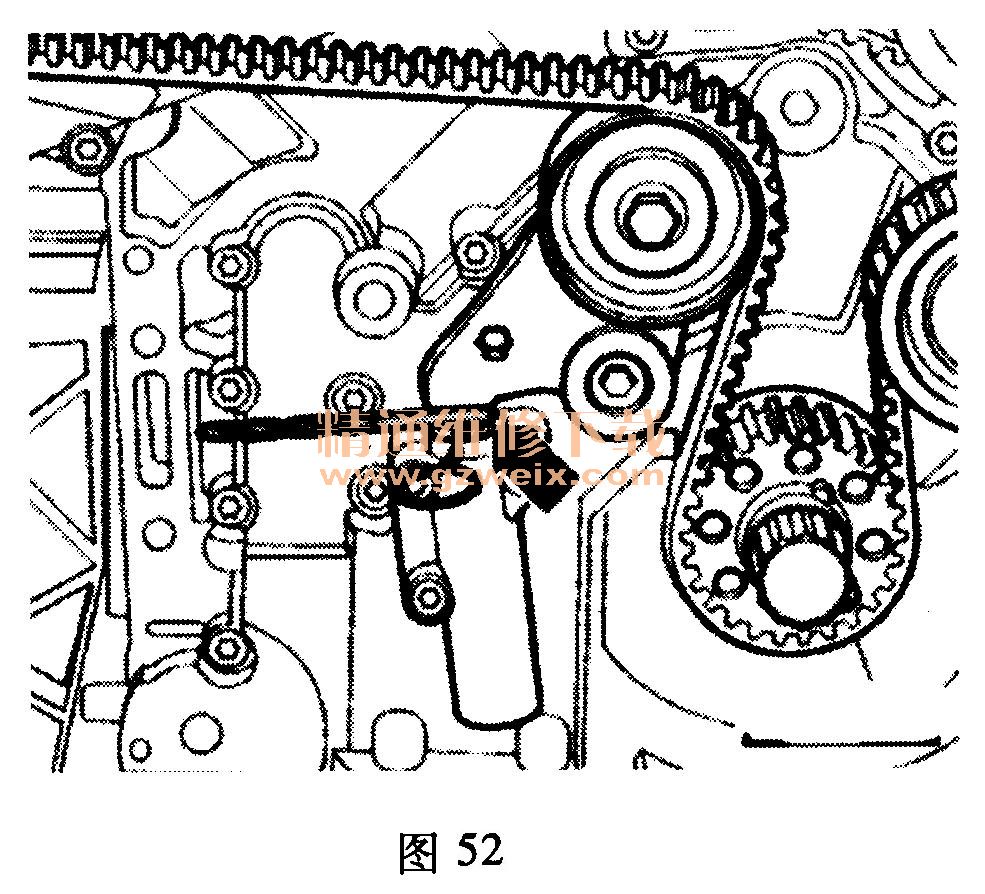

    (3)将一个5mm的钻头置于张紧杆和液压件的活塞之间，如图52所示。

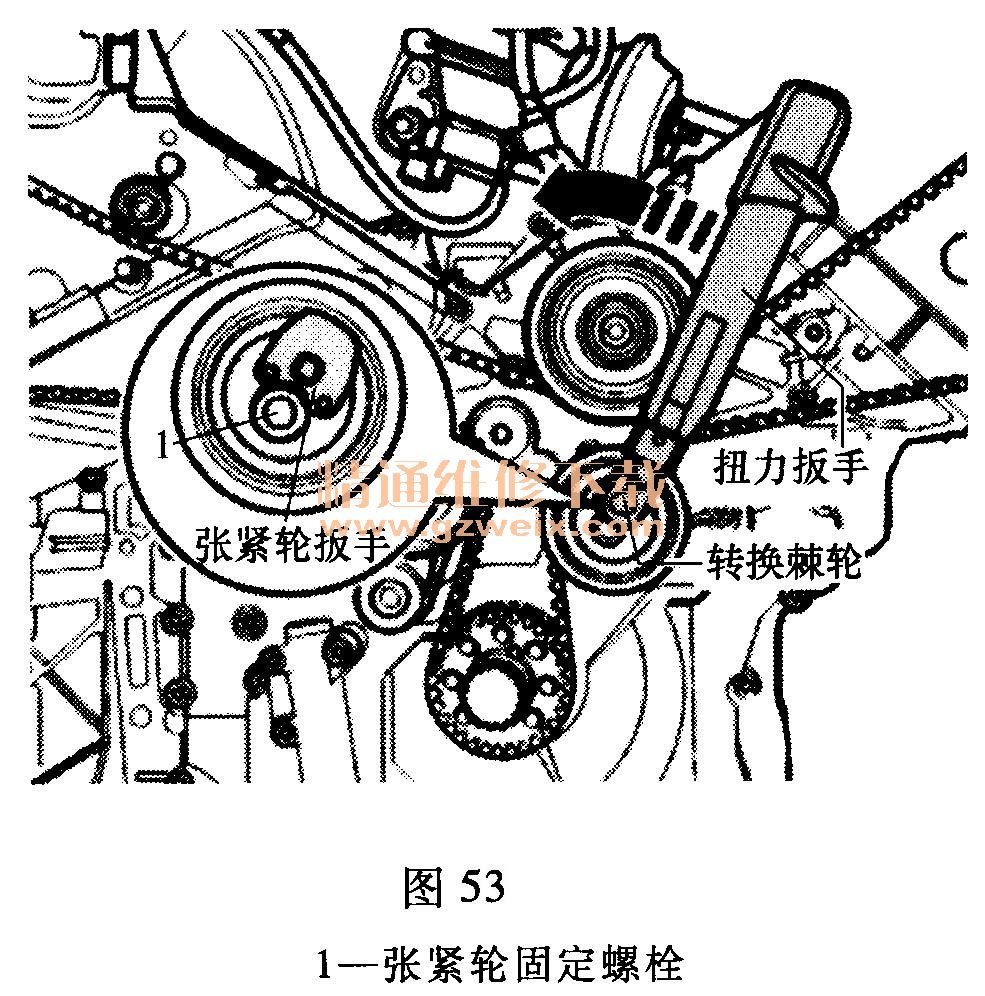

    (4)用扭力扳手、张紧轮扳手和转换棘轮以逆时针方向在该位置上用45N·m的力矩拧紧螺栓1，如图53所示。

    (5)当张紧杆1压紧齿形传动带张紧元件2内的活塞时，拉出定位销，如图49所示。

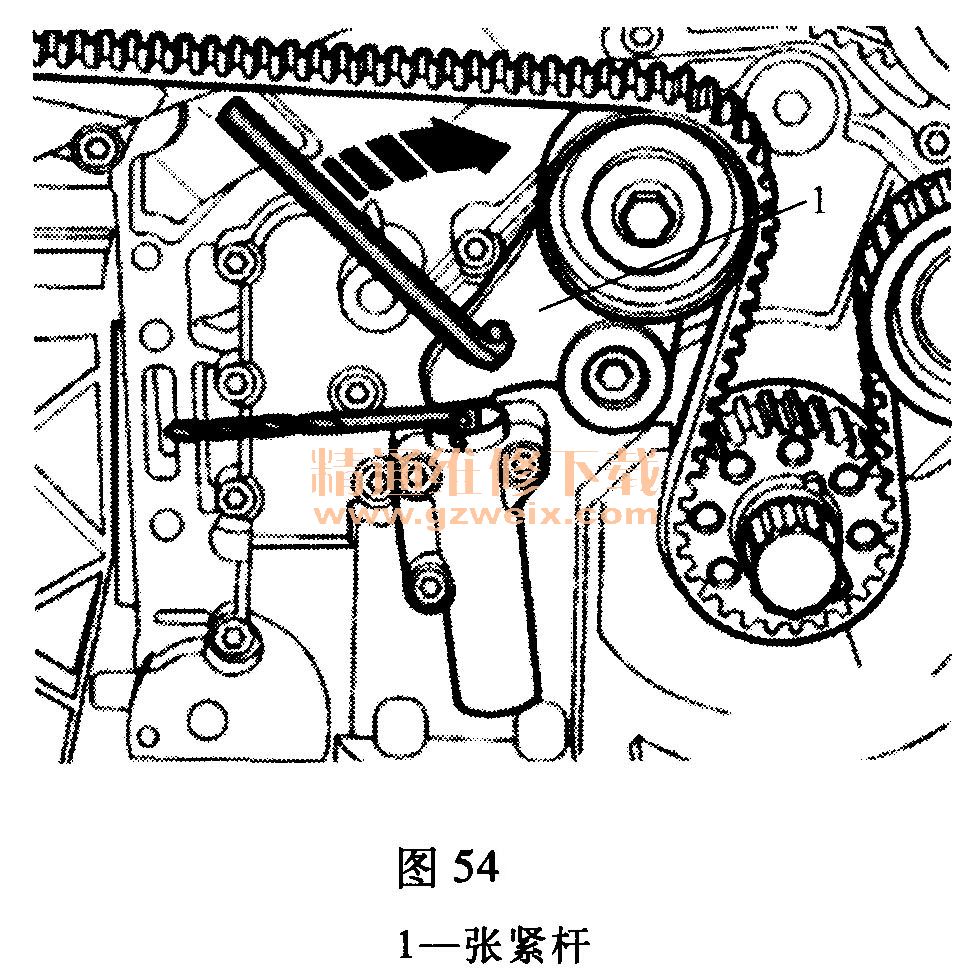

    (6)用内六角扳手按图54箭头所示方向旋转齿轮张紧轮的张紧杆1，将7mm钻头置于外壳和张紧杆之间。

    (7)用55N·m的力矩拧紧凸轮正时齿轮。
    (8)重新取下凸轮轴锁止件。
    (9)取出插在外壳和张紧杆之间的钻头。
    (10)从曲轴上止点孔中旋出锁止工具并旋入闭锁螺栓和新密封圈，然后用35N·m的力矩拧紧，如图47所法。

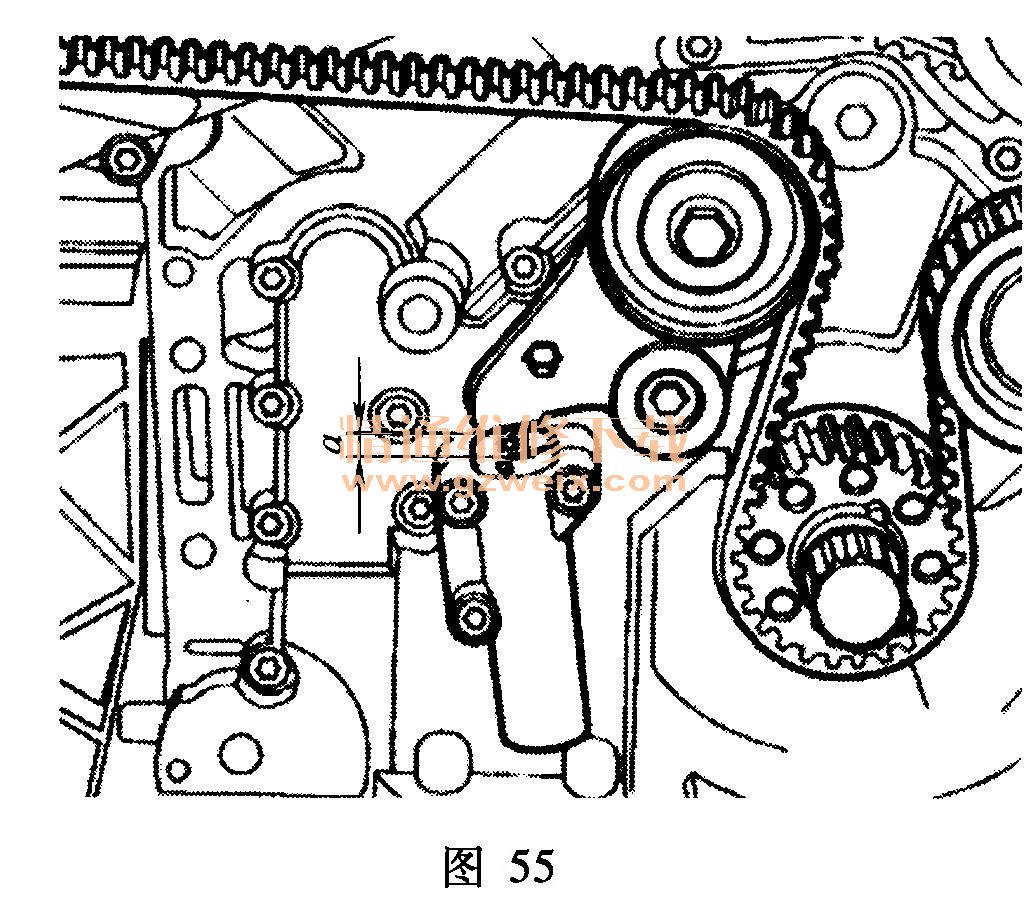

(11)顺时针转动曲轴两圈并检查调整
尺寸a (5 mm)，如图55所示。

(12)安装多楔带盖板和张紧轮。
(13)其余的组装工作与拆卸顺序相反。
