2013~2016年大众辉腾6.0L(Phaeton)(6.0L BRN)发动机正时校对方法
来源:本站整理  作者:佚名  2018-05-29 09:09:38



     (一)链条驱动装置部件(发动机型号代码BRN、BRP和BTT)如图5-344。

   (二)发动机型号代码为BRN, BRP和BTT时调整配气相位(仅在发动机拆下后才拆卸和安装滚子链)
    必备的专用工具、检测仪器以及辅助工具:
    固定螺栓3242、凸轮轴尺T10068A、固定支架T10069、扭矩扳手V.A.G1331、扭矩扳手V.A.G1332、密封剂D176501和钻头(直径为3.5mm),如图5-345。

   (三)工作步骤
    ①以下工作步骤只能在发动机拆下后进行。可以根据发动机被分解的程度从相应的部位开始设置操作。对于已经使用过的滚子链,应注意转动方向标记。滚子链必须笔直地在滑轨和张紧轨上运转。请注意,链轮的所有紧固螺栓都必须更换。

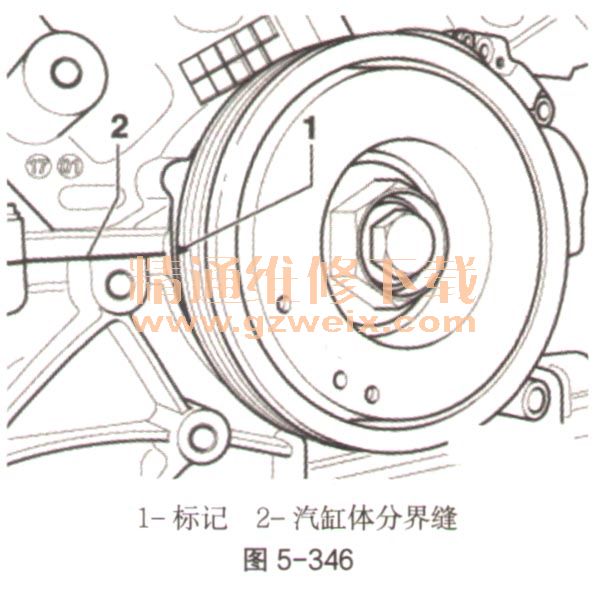

    ②将曲轴置于汽缸1的上止点。标记(如图5-346中1)必须与汽缸体分界缝(如图5-346中2)对齐。

    ③凸轮轴尺T10068A必须能插入2个轴槽中,如图5-347。

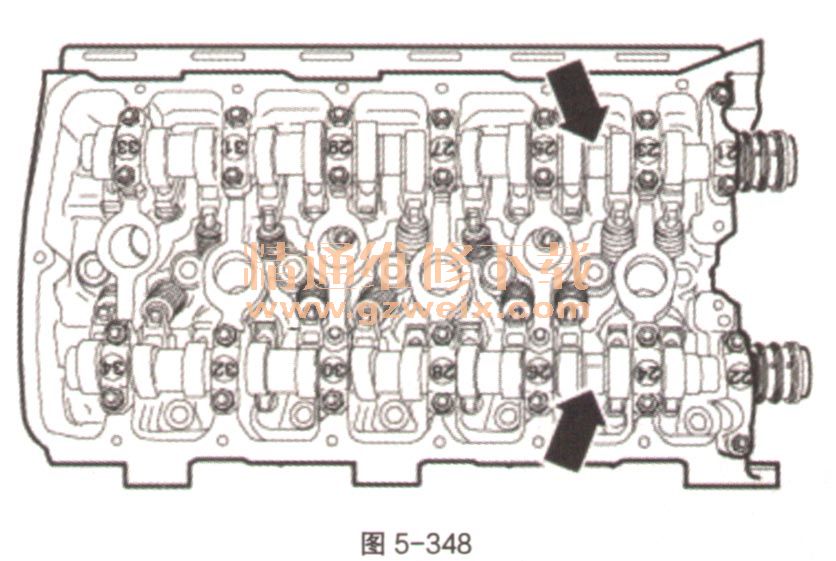

    ④如有必要,用开口扳手(开口宽度32)将凸轮轴(如图5-348中箭头)轻轻转至正确位置。不要在汽缸盖拆下及曲轴固定的情况下转动凸轮轴超过1/4圈。可以将气门装入活塞中。如果不能将凸轮轴尺T10068A插入,则沿发动机转动方向继续旋转曲轴1圈。现在将凸轮轴尺T10068承A插入。凸轮轴尺T10068 A必须在整个工作步骤中插在轴槽中。现在从左下汽缸体中拆下螺旋塞。

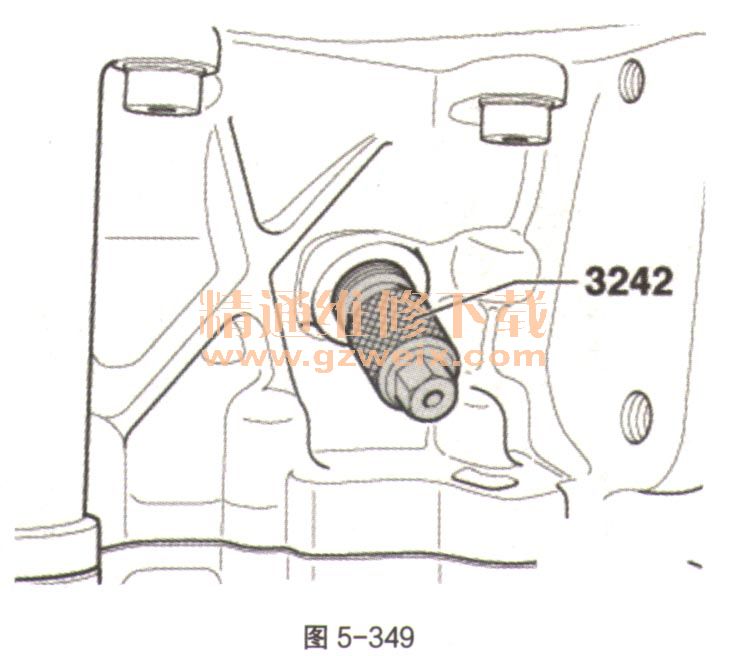

    ⑤将固定螺栓3242旋人孔中,以防曲轴转动,如图5-349。

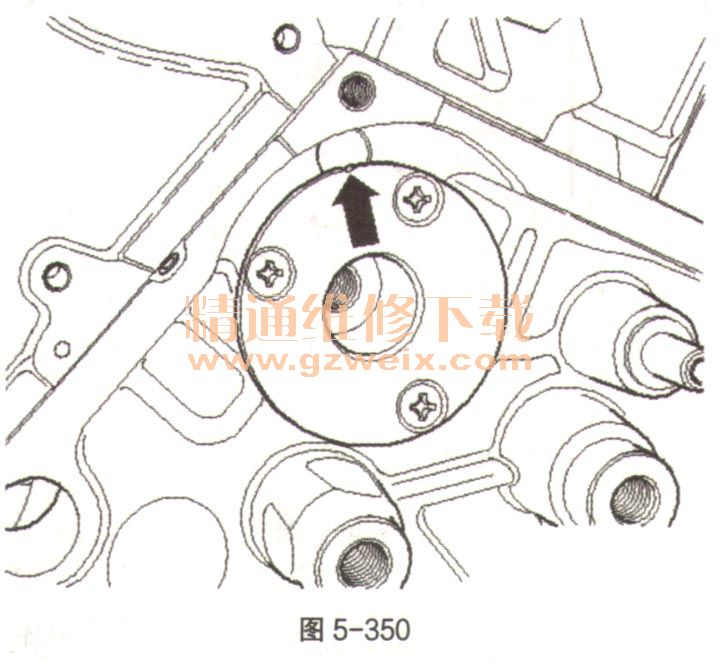

    ⑥安装中间轴。如果拆下了中间轴:切口朝上安装中间轴支座(如图5-350中箭头),然后用新螺栓以15N·m的力矩紧固。
