通用以下车型：
2008～2012年大众途锐3.0TDI（Touareg）（3.0D CASA），
2012～2013年大众辉腾3.0TDI（Phaeton）（3.0D CEXA）。

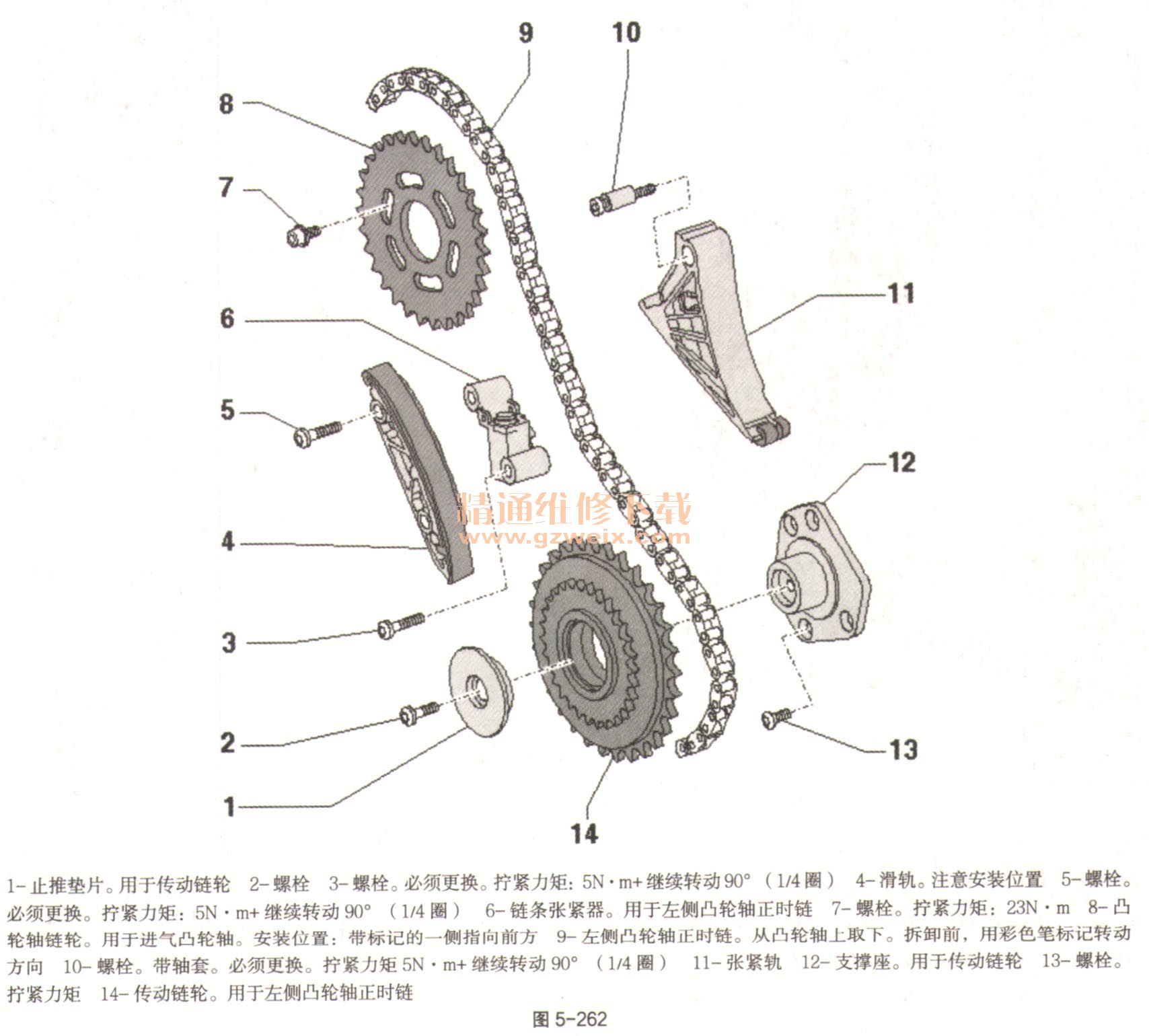

（一）左侧凸轮轴正时链装配一览
如图5-262。

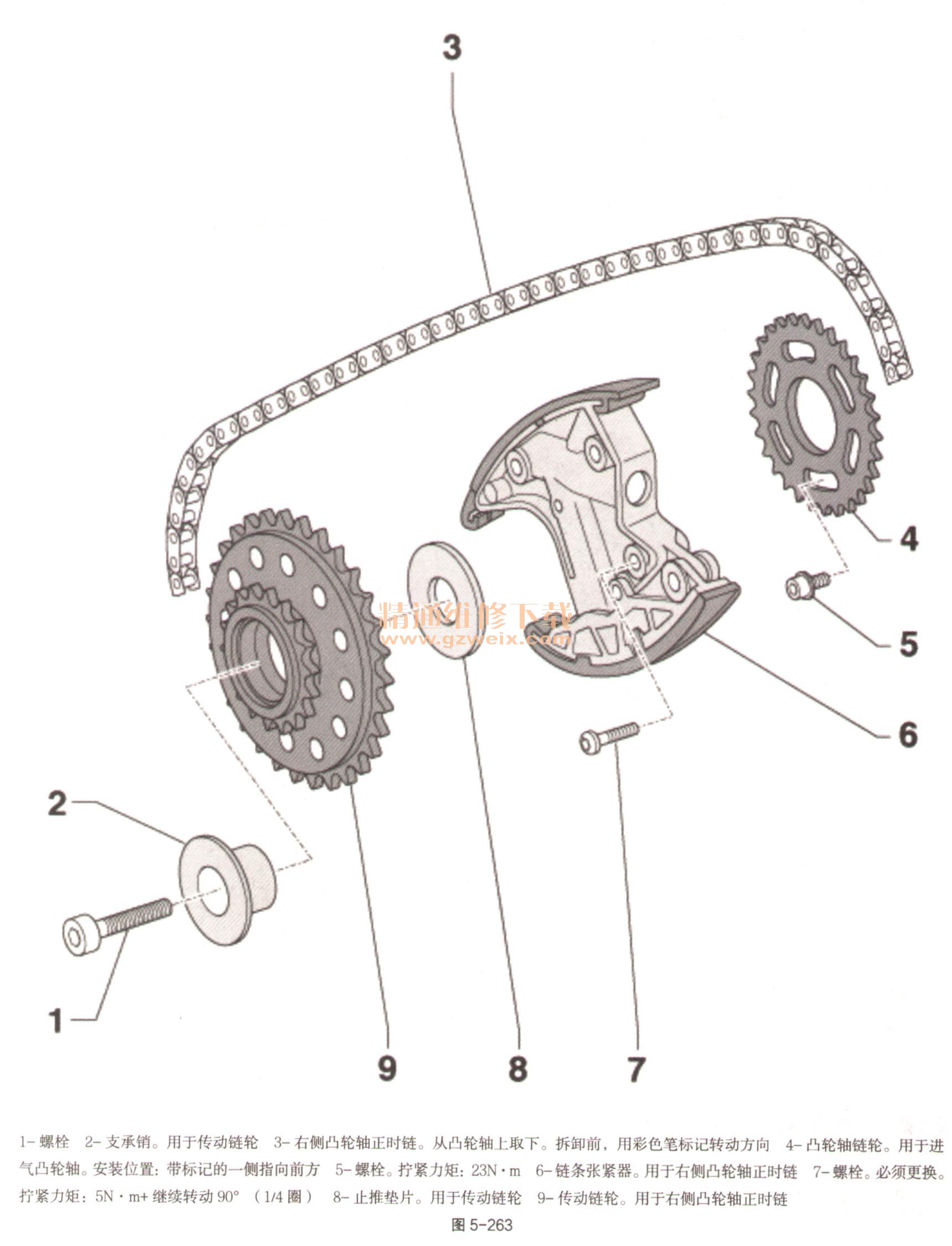

（二）右侧凸轮轴正时链装配一览如图5-263。
（
三）拆卸和安装凸轮轴正时链

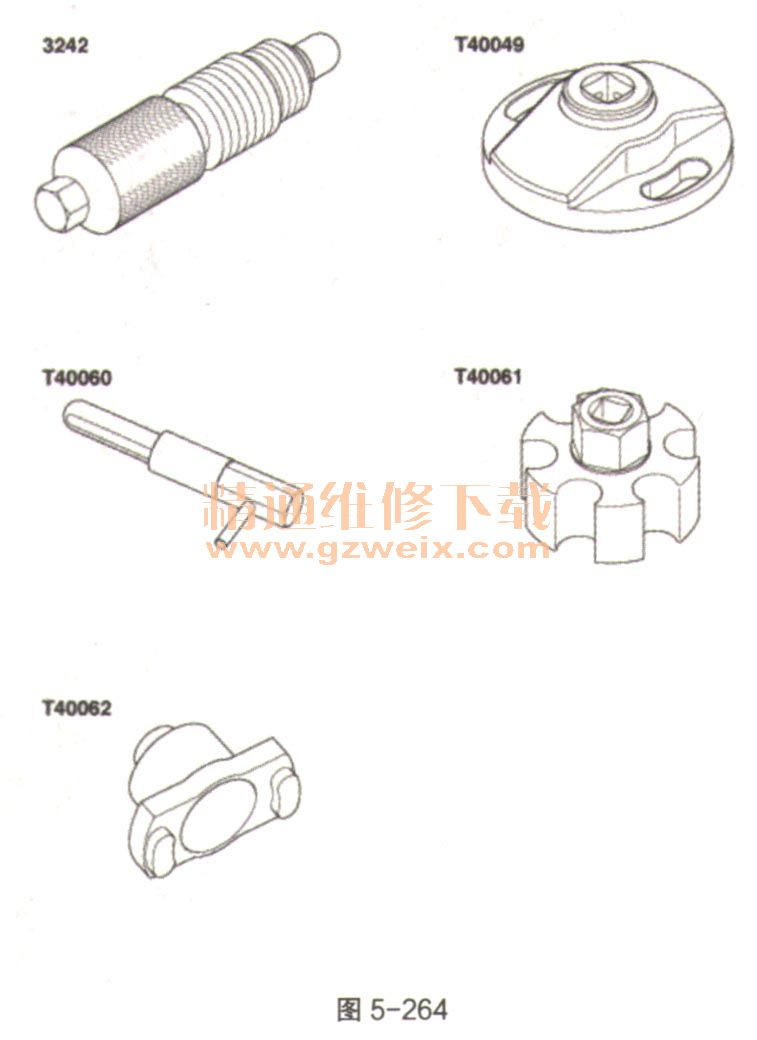

（1）必备的专用工具、检测仪器以及辅助工具：固定螺栓3242、扳手T40049、 2个调整销T40060、适配接头T40061、适配接头T40062和直径为3.3mm的钻头（2个），如图5-264。
（2）拆卸方法。
①拆卸变速器。气门和活塞顶有损坏危险。只允许在完全安装了链条传动装置的情况下才转动曲轴和凸轮轴。
②拆卸从动盘。
③拆卸正时链盖板。
④用2个旧从动盘螺栓（如图5-265中箭头）将扳手T40049安装在曲轴后。
⑤调整销T40060有一处地方是平的（如图5-266中2），使凸轮轴和汽缸盖的插孔稍微错位一点就可以轻松插入调整销。为此首先插入调整销，螺栓（如图5-266中1）横向于凸轮轴。为了到达正确的“上止点”位置，螺栓（如图5-266中1）必须旋转90°（如图5-266中箭头），使螺栓垂直于凸轮轴。
⑥跳齿对凸轮轴正时链有损坏危险。仅沿发动机运转方向转动曲轴。转动曲轴至“上止点”：凸轮轴必须用调整销T40060固定。调整销T40060的螺栓（如图5-267中箭头）必须垂直于汽缸列1（右侧）凸轮轴的中心轴线。
⑦调整销T40060的螺栓（如图5-268中箭头）必须垂直于汽缸列2（左侧）凸轮轴的中心轴线。
⑧从油底壳上部件旋出螺旋塞（如图5-269中箭头）。
