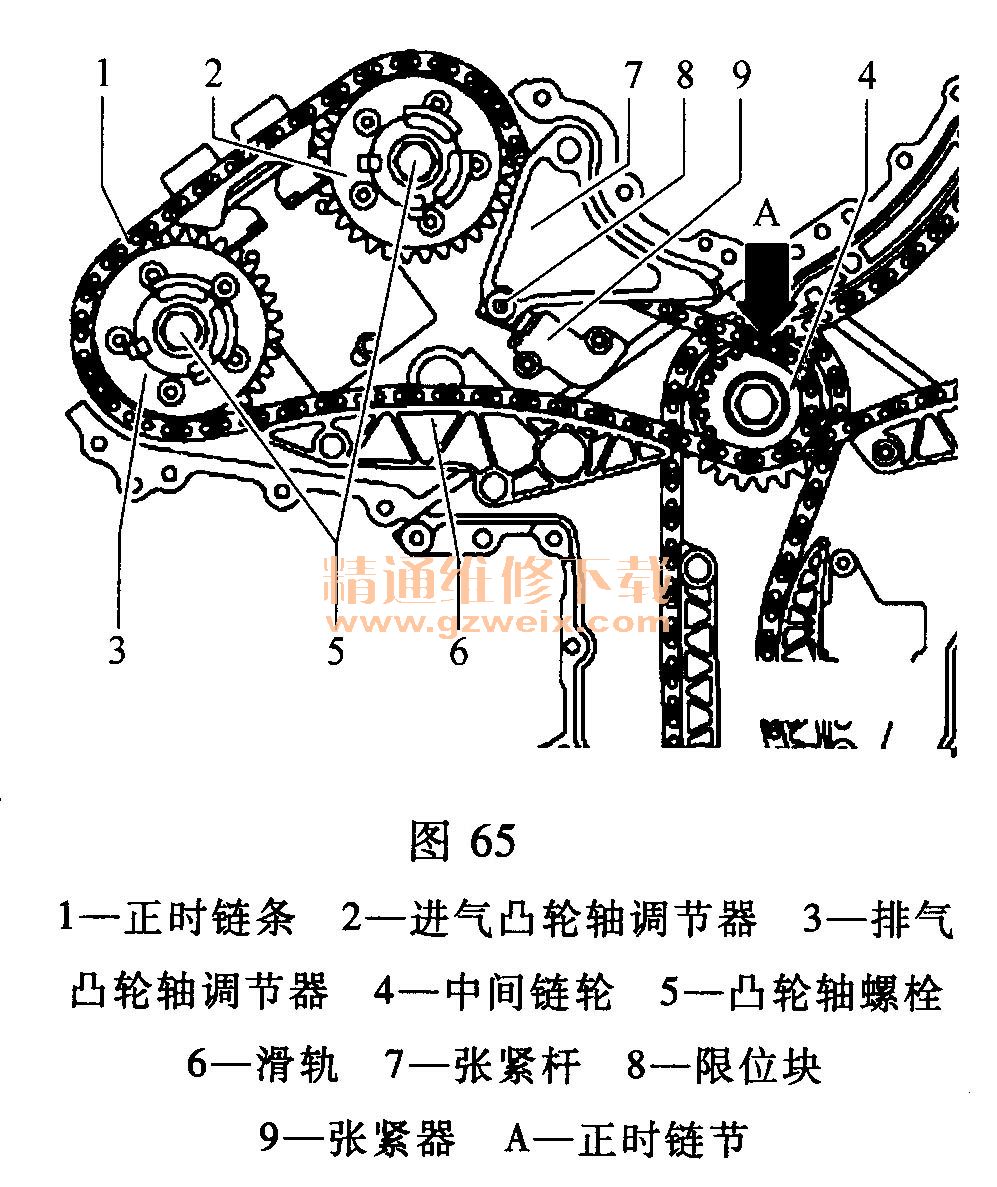

(15)安装滑轨6，将链条拉直，如图65所示。

    (16)将第二个铜链节（箭头）插到排气调节器标记的B2齿上，然后将调节器轻轻地插到排气凸轮轴上，用手拧紧，如图66所示。

    (17)确保正时链条1绷直地在滑轨6上运行，不会在任何地方卡止，如图65所示。

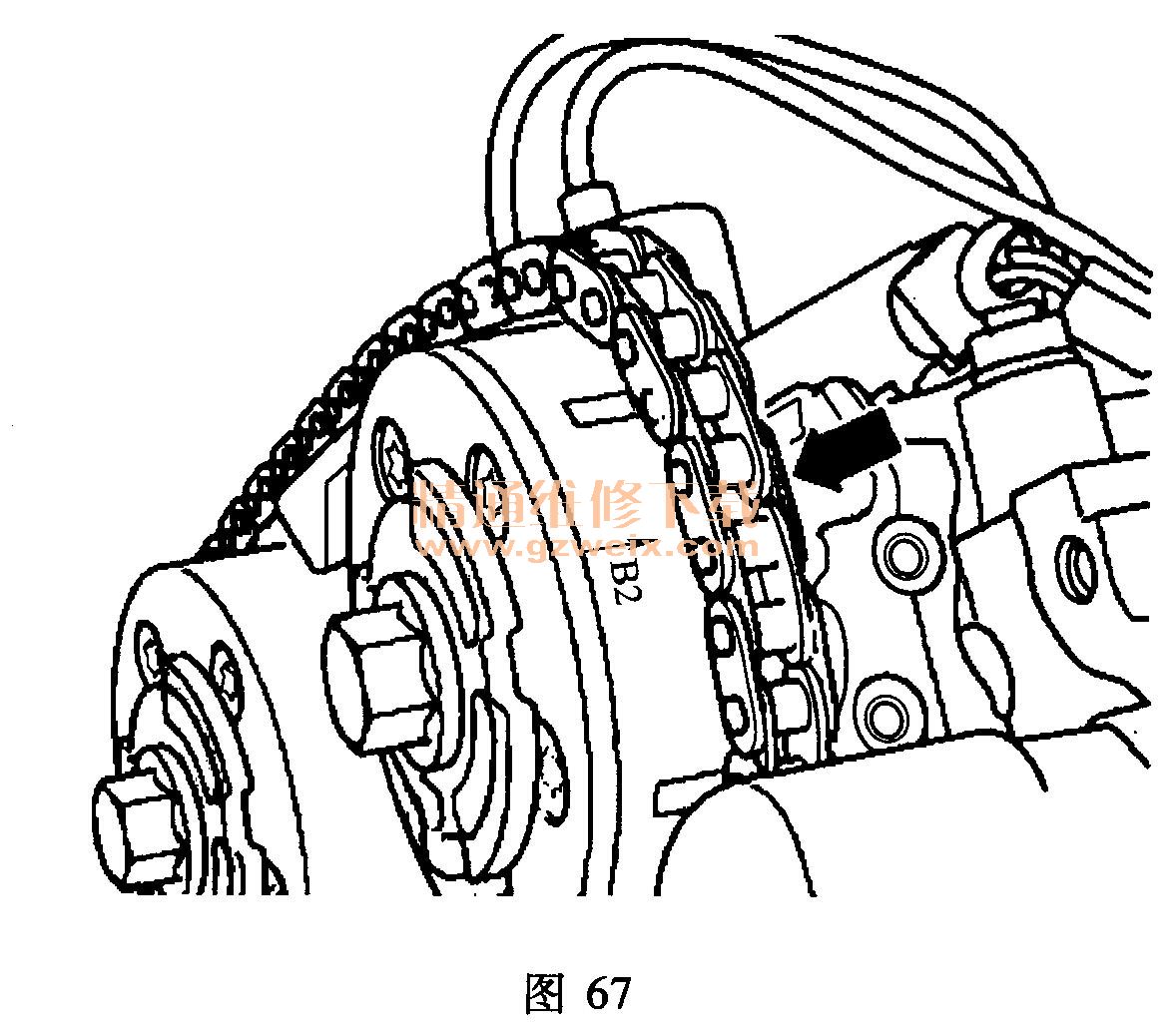

    (18)将右侧凸轮轴正时链的第三个铜链节（箭头）插到进气调节器标记的B2齿上。将调节器轻轻地插到进气凸轮轴上，然后用手拧紧，如图67所示。

    (19)将正时链张紧器的张紧杆7插到导向销上（图65）。

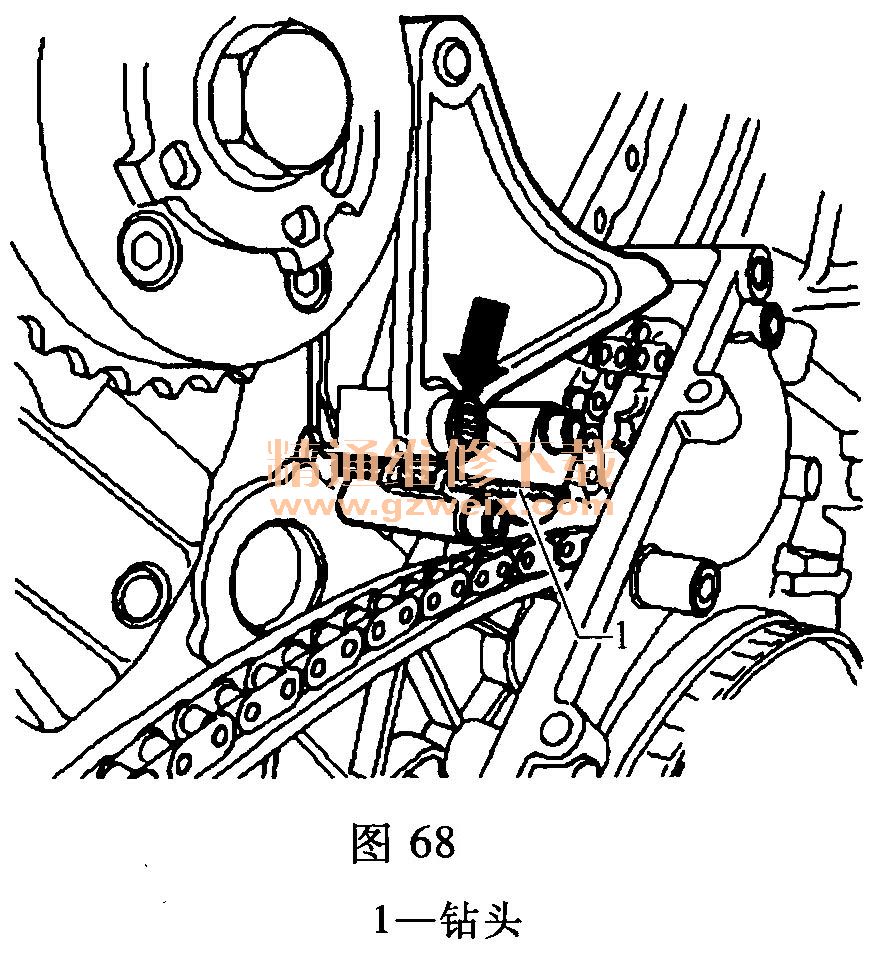

    (20)将正时链张紧器的限位块装到张紧杆中（箭头），以20N·m的力矩拧紧还处于锁定状态的链条张紧器，如图68所示。

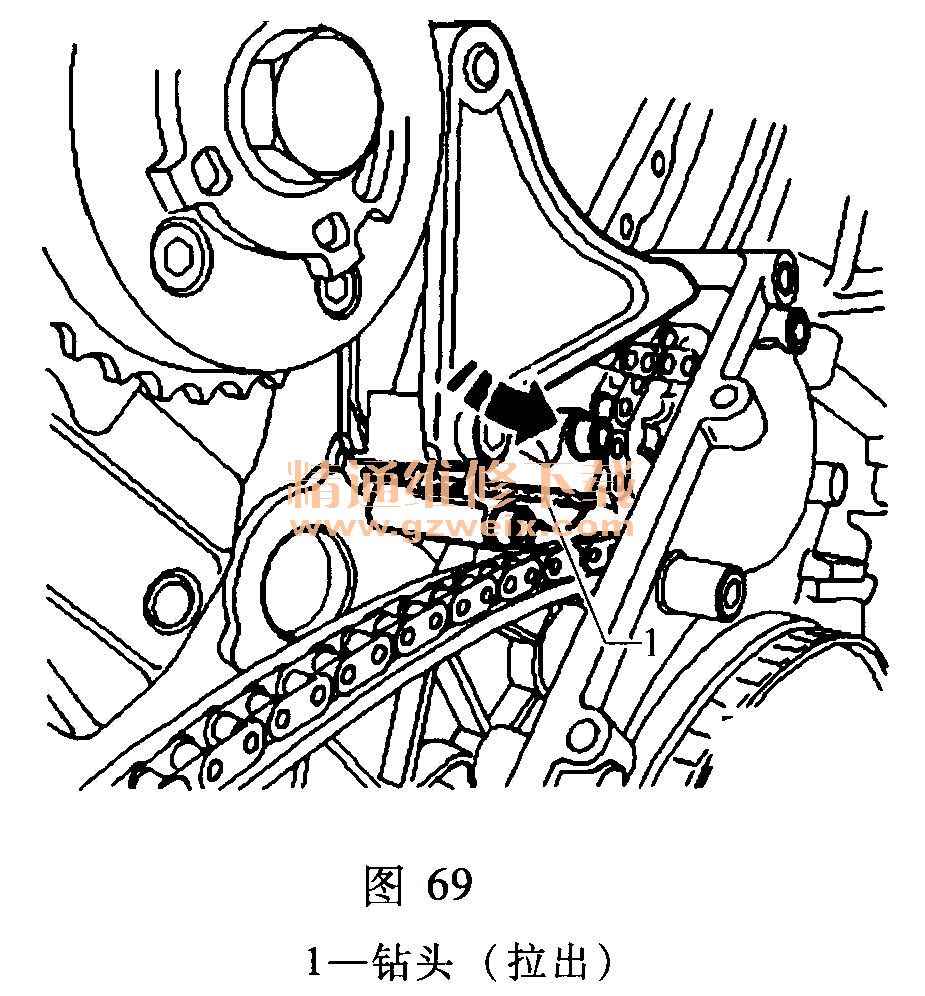

    (21)沿图69中箭头方向按压张紧杆，然后通过拉出钻头1松开链条张紧器。

    (22)安装左侧气缸的凸轮轴正时链条张紧器。
    (23)再次检查所有的古铜色的铜链节位置是否正确。
    (24)取下凸轮轴锁止工具。
    (25)以60N·m的力矩拧紧凸轮轴调节器的所有（共4个）紧固螺栓，然后再旋转90°。只能用呆扳手固定各凸轮轴，拧紧或松开凸轮轴调节器时不得插入凸轮轴定位工具。
    (26)从气缸体中拧出曲轴锁止工具然后拧入上止点标定孔螺塞。
