适用2008～2012年本田飞度（1.5L L15A7）车型
    （一）拆卸方法
    注意：使凸轮链条远离磁场。
    (1)拆下缸盖罩。
    (2)使1号活塞在上止点（TDC）位置。凸轮轴链轮上的“UP”标记A应在顶部，并且凸轮轴链轮上的TDC凹槽B应与气缸盖的顶部边缘对准，如图1。

    (3)拆下右前轮。
    (4)拆下右侧挡泥板。
    (5)松开水泵带轮安装螺栓。
    (6)拆下传动带。
    (7)拆下水泵带轮，如图2所示。

    (8)拆下曲轴带轮。
    (9)拆下传动带自动张紧器。

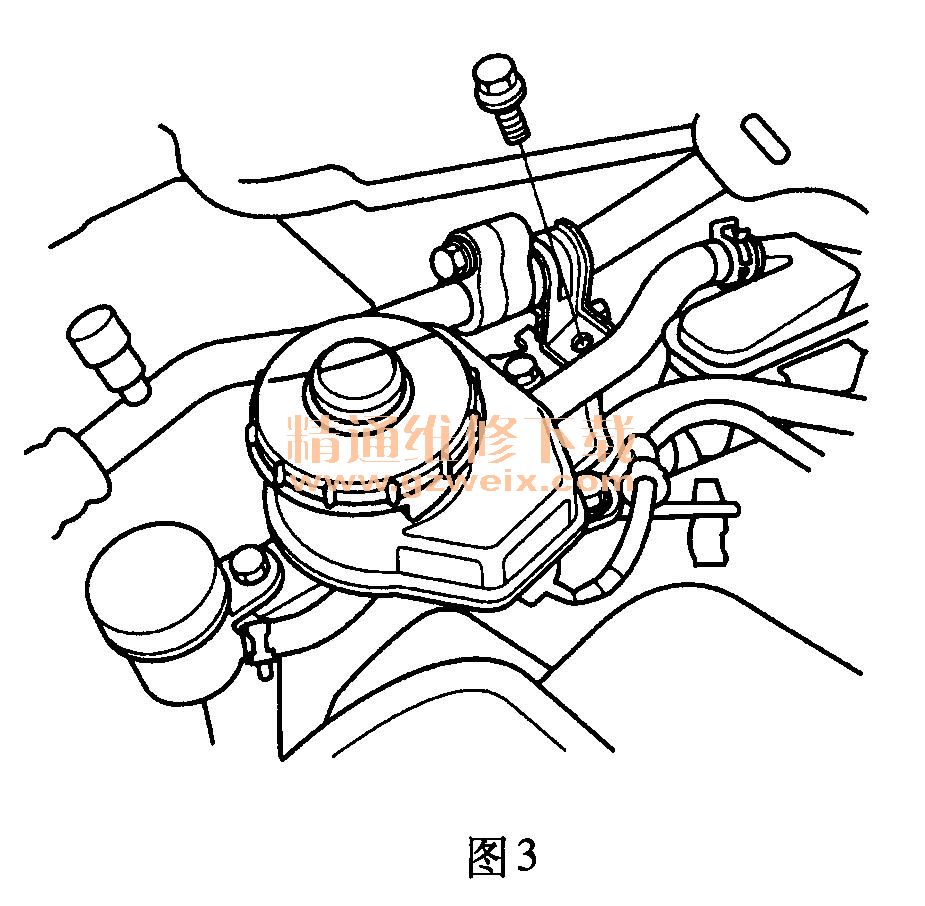

    (10)拆下空调管路托架安装螺栓，如图3所示。

    (11)在油底壳下放置一个千斤顶和木块，以支撑发动机。
    (12)拆下搭铁电缆A，然后拆下发动机侧支座／托架总成B，如图4所示。

    (13)拆下链条箱，如图5所示。

    (14)测量凸轮链条分离间距，如图6所示。如果间距小于维修极限，轮链条和凸轮链条张紧器。

    标准间距：19mm，维修极限：15mm。
    (15)在凸轮链条张紧器滑块A的滑动表面上涂抹新的发动机机油；用螺钉旋具夹住凸轮链条张紧器滑块，然后拆下螺栓B,并松开螺栓C，如图7所示。

    (16)拆下凸轮链条张紧器滑块，如图8所示。

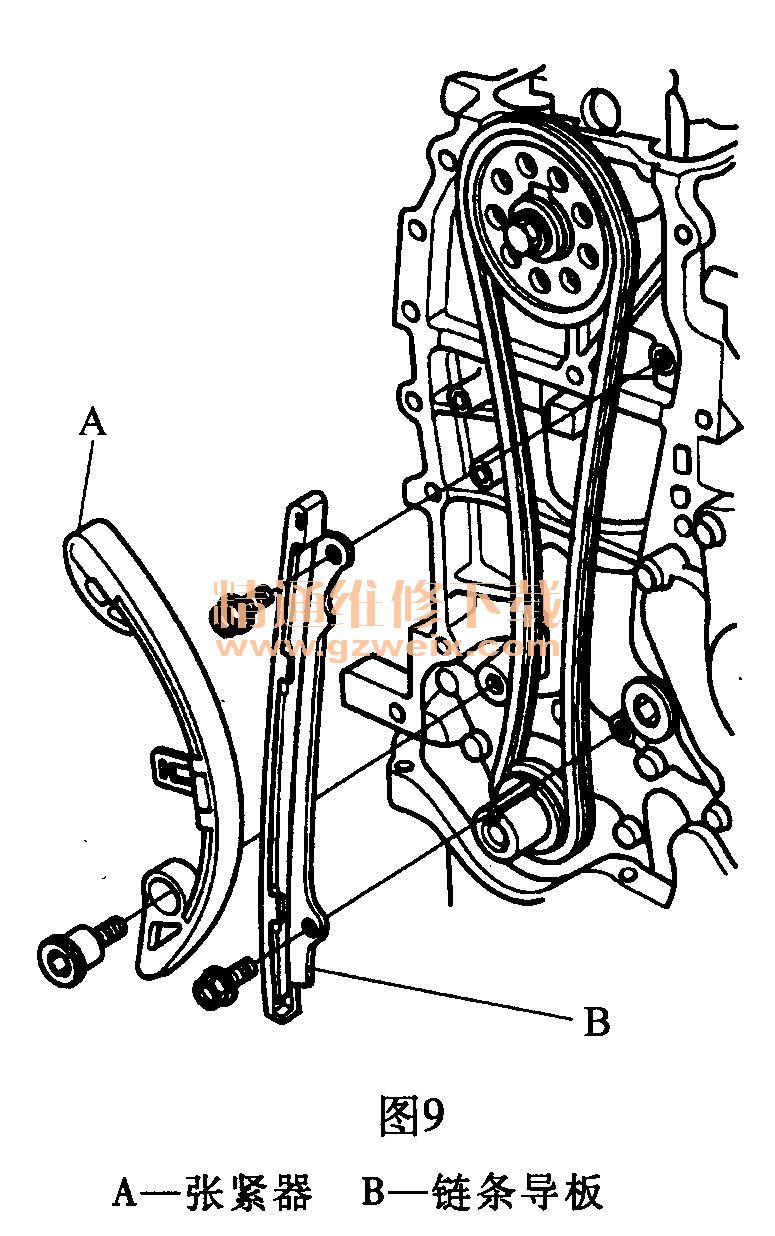

    (17)拆下凸轮链条张紧器A和凸轮链条导板B，如图9所示。

    (18)拆下凸轮正时链条。
