2、连接HDS，发现故障码（见图1):

原因分析：

    1、故障码P0122、P0222、P2127都是传感器电压过低，而它们对应的故障点包括：传感器故障，信号线短路或断路，电源线故障。三个传感器同时故障的概率较小，同样三个传感器没有共用信号线，所以信号线同时短路或断路的概率也很小，再加上故障码P0651，因此最可能故障点为电源线。

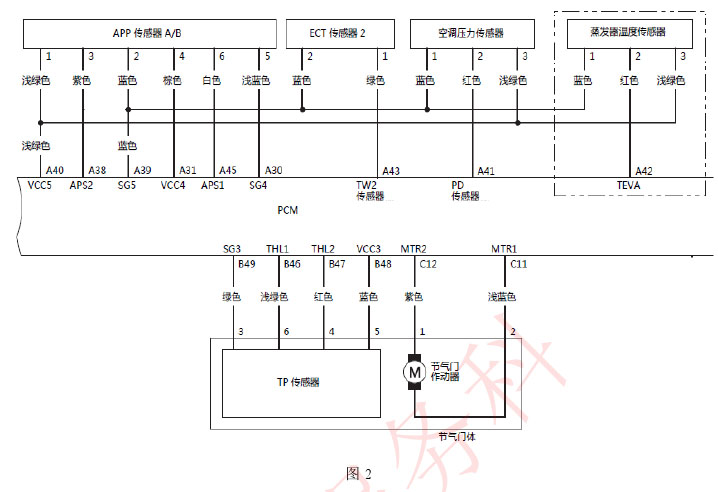

    2、参看整车线路图（图2)及PCM针脚定义，TP传感器A/B基准电压为VCC3, APP传感器A/B基准电压为VCC4和VCC5。

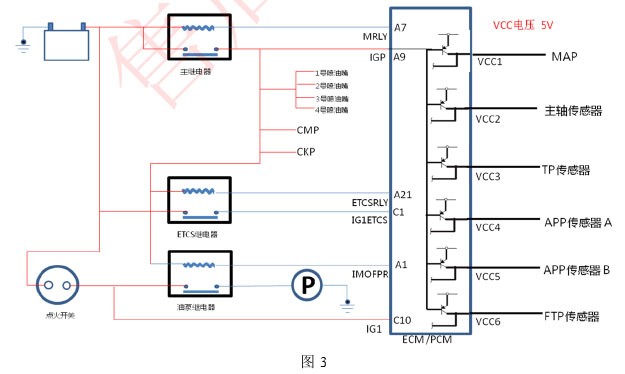

3、基准电压是如何生成的：当点火开关到二档时，IG1（CIO）给PCM供电，PCM开始工作，然后PCM命令A7号脚（控制线）接通，主继电器1工作，IGP(A9)有电，整个PCM开始工作，在PCM内部，通过变压器转化出标准的5V电压，供电给VCC1、VCC2、VCC3如图3,即基准电压。VCC1、VCC2、VCC3这些5V的电源线，在PCM内部是相通的，给各个传感器供电。

    测量PCM上的电压线VCC1, 2, 3等任何一个脚，如果发现电压过低（正常5v)，我们知道这些脚在PCM内部是通的，我们就可以确定是因为这些电源线中有短路的地方，造成整个系统没有电。然后我们把这些电源线连接的传感器一一拔下来，就可以找到问题点。



诊断过程：

    1、依据上过程，当断开空调压力传感器3针接插器时，故障消失。

故障排除：更换空调压力传感器，故障排除。

经验总结：

    1、 HDS提示的可能故障可以给我们诊断是提供一个方向，同时我们要利用可能故障点综合分析，利用故障概率，找出最可能的故障点。

    2、充分了解传感器基本电压的生成可以帮助我们理解、解决此类故障
