适用2008～2012年本田雅阁（2. 0L R20A3）车型
    （一）拆卸方法
    注意：使凸轮轴链条远离磁场。
    (1)拆下前轮。
    (2)拆下挡泥板。
    (3)拆下传动带自动张紧器。
    (4)拆下气门室盖。
    (5)使1号活塞在上止点（TDC）位置。凸轮轴链轮上的“UP”标记A应在顶部，并且凸轮轴链轮上的TDC凹槽B应与气缸盖的顶部边缘对准，如图17所示。

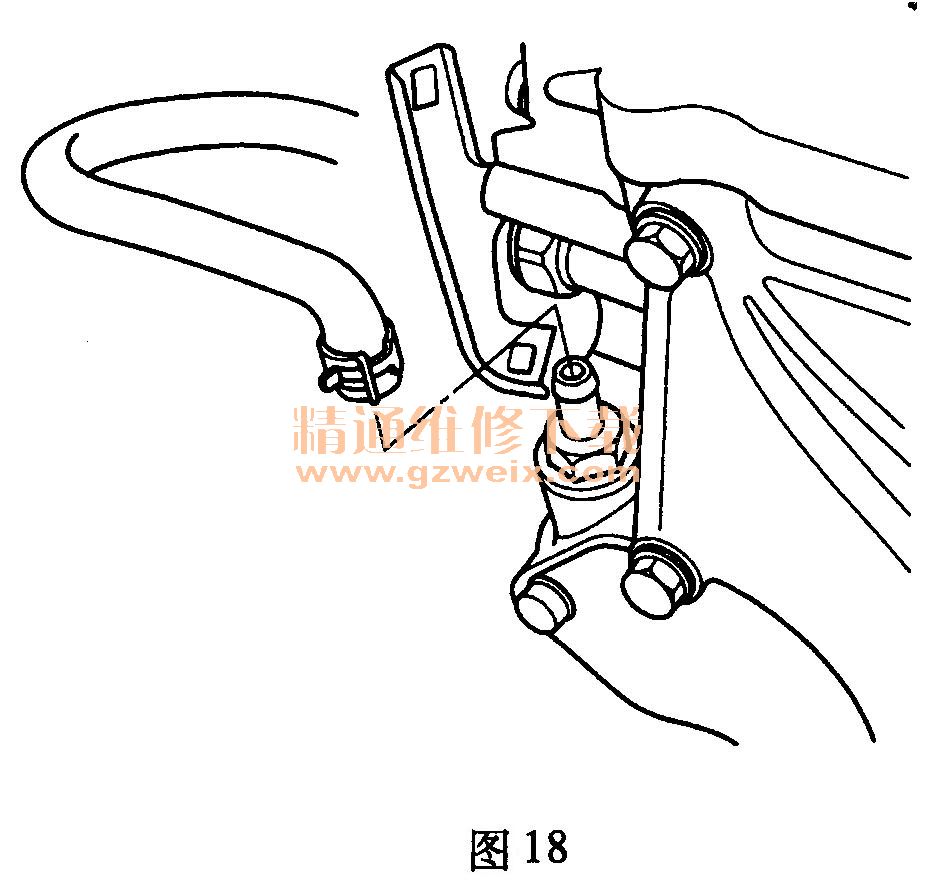

    (6)拆下曲轴箱强制通风（PCV）软管，如图18所示。

    (7)拆下曲轴带轮。
    (8)在油底壳下放置一个千斤顶和木块，以支撑发动机。

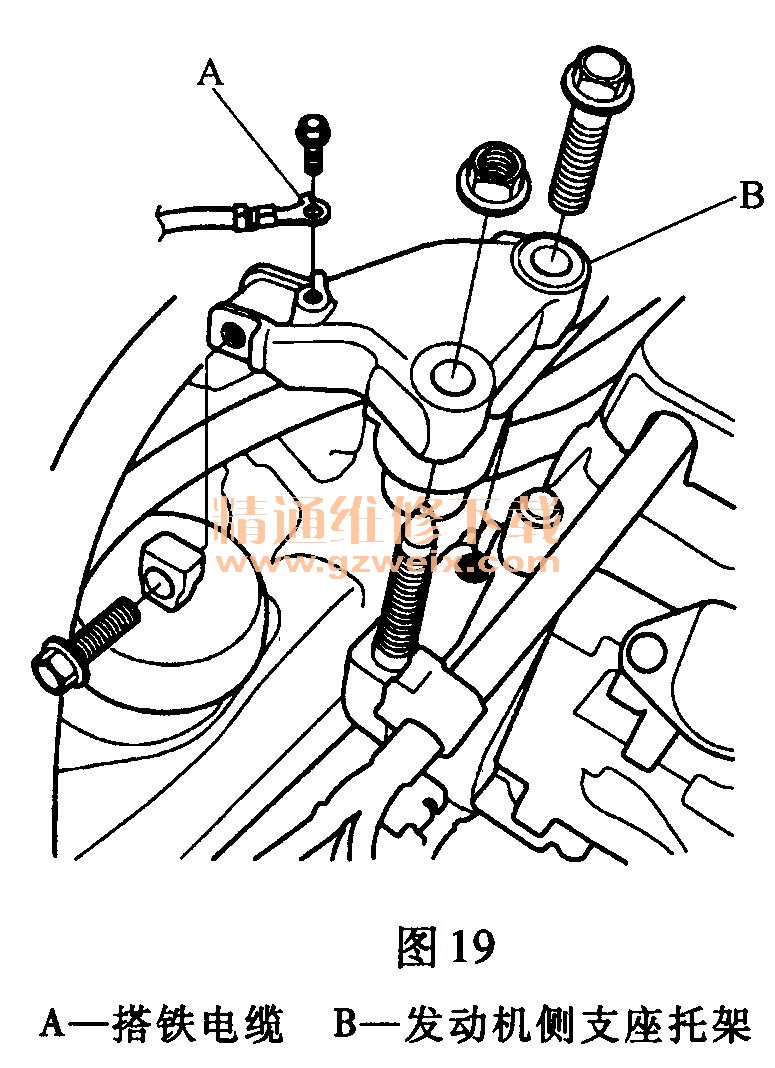

    (9)拆下搭铁电缆A，然后拆下发动机侧支座托架B，如图19所示。

    (10)拆下链条箱和机油泵，如图20所示。

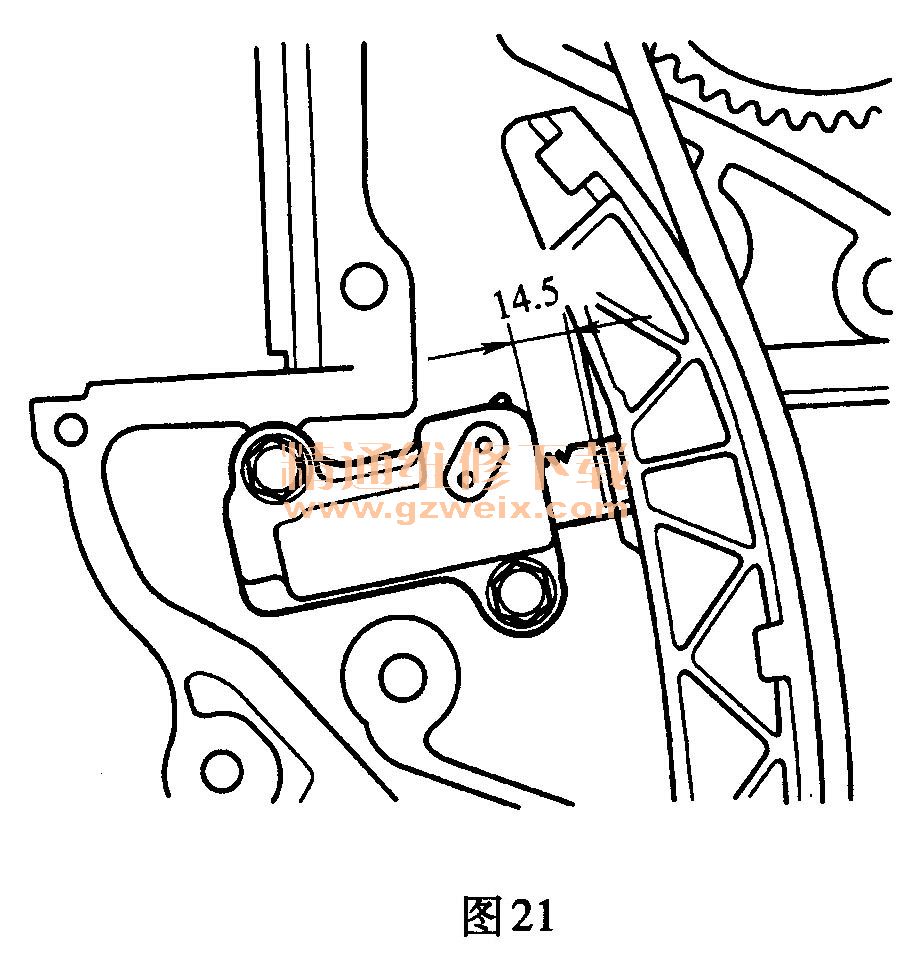

    (11)测量张紧器体和张紧器连杆平面部分底部之间的张紧器连杆长度，如图21所示。如果长度超出14. 5 mm，则更换凸轮轴链条。

    (12)松弛地安装曲轴带轮。
    (13)逆时针旋转曲轴，以压缩自动张紧器。

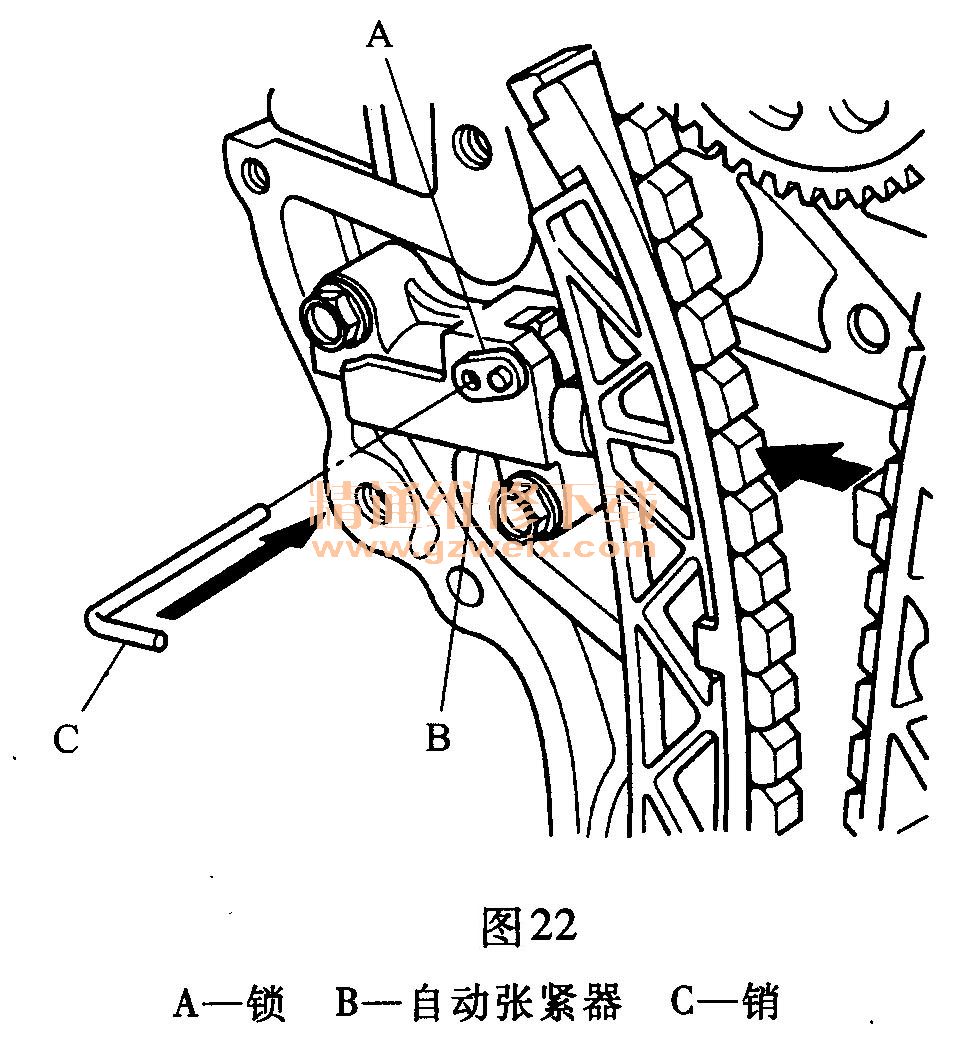

    (14)将锁A上的孔与自动张紧器B的孔对准，然后将一个1mm直径的销C插入孔中，如图22所示。顺时针转动曲轴以固定销。

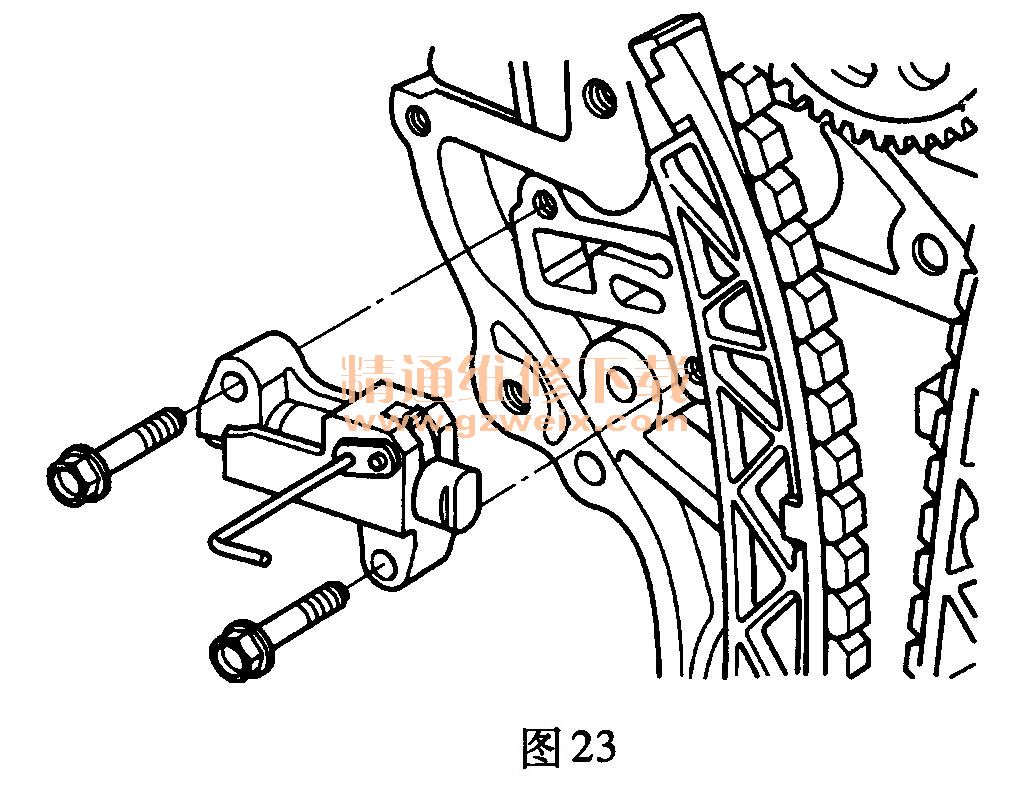

    (15)拆下自动张紧器，如图23所示。

    (16)拆下曲轴带轮。
    (17)拆下凸轮轴链条导板A和凸轮轴链条张紧器臂B，如图24所示。

    (18)拆下凸轮轴正时链条。
